DD3118是一款高性能、高度集成的讀卡器控制芯片，DD3118采用40nm低功耗技術制造，專為讀卡器或者讀卡方案設計的芯片。DD3118作為讀卡器的核心功能模塊，SD 3.0和eMMC 4.5標準協議，可穩定訪問存儲在存儲卡且實現數據傳輸功能。

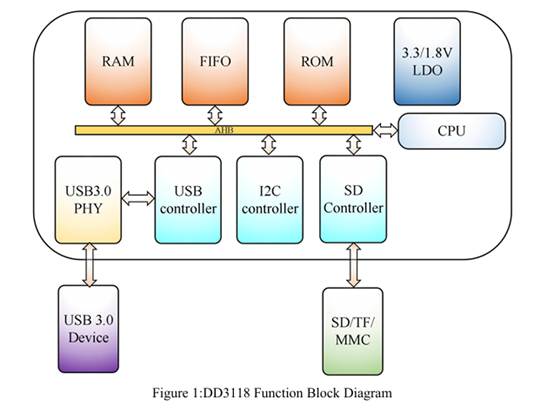

DD3118功能框圖
圖1:DD3118功能框圖
DD3118
讀卡器控制器參數特性
1、DD3118系統時鐘：
無晶體振蕩器系統。
支持低速和高速時鐘。
2、DD3118USB控制器：
符合USB規范版本3.0/2.0/1.0。
符合IF認證。
雙接口設計，支持A型和C型。（DD3118S）
SDC控制器：
符合SD規范3.0版。
符合eMMC規范版本4.5+。
支持SDx4和eMMCx8總線寬度。
支持SD_VCC 3.3V/1.8V電源。
支持SDC 3.3V/1.8V總線電源。
支持SDR25、SDR50、SDR104、DDR50。
3、DD3118 I2C控制器：
支持修改VID、PID等USB信息
4、DD3118電源控制器：
支持V33 LDO輸出3.3V/1.1V
支持3.3V/1.8V的SD_VCC LDO輸出。
ESD保護（MM）：≥200V，＜400V。
ESD保護（HBM）：≥4000V，＜8000V。
ESD保護（CDM）：≥1000V。
5、DD3118工作條件：
5V電壓輸入。
工作溫度：-40℃~85℃。
6、DD3118封裝類型：
QFN-42引腳。
QFN-24Pin
