GL3213S是USB 3.0到SD3.0單LUN讀卡器控制器。 GL3213S可以支持各種類型的存儲卡，如Secure Digital TM（SD）、SDHC、mini SD和microSD（T-Flash）集成在一個芯片上。

DD3118S除了在功能可以完全替代GL3213S,DD3118S還支持高密度存儲卡（容量高達2TB），如SDXC和記憶棒XC，以及高速存儲卡，SD3.0 UHS-I卡，DD3118S集成了高速8051微處理器和高效硬件引擎，以實現最佳性能USB和各種存儲卡接口之間的數據傳輸性能。它還集成了3.3V至1.2V調節器和功率MOSFET，且DD3118對比GL3213S除了芯片成本具有優勢外，DD3118S比GL3213S外圍器件更少，設計上面更加簡單便捷，其外圍器件比GL3213S少了十幾顆電容、電阻，使得整個方案BOM成本更低較GL3213S更具性價比。

1.DD3118S與GL3213S結構框圖比較如下：

?

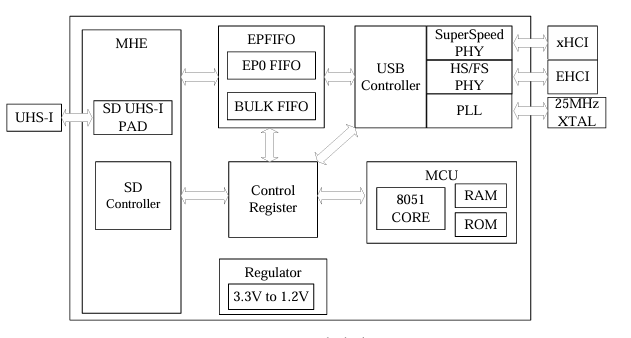

上圖是DD3118S功能框圖

上圖是GL3213S功能框圖

綜上所述：

GL3213S與DD3118S不管在結構和功能上都是一致的，DD3118可以完全替代GL3213S。

2.首先詳細講解一下DD3118S的參數特性：

DD3118S符合通用串行總線3.0規范1.0版（USB 3.0）

符合通用串行總線規范2.0版（USB 2.0）

符合USB大容量存儲類規范1.0版

支持USB大容量存儲類批量傳輸（BOT）

支持1個設備地址和最多3個端點：控制（0）/大容量數據讀入（1）/大批量數據寫入

支持5 Gbps/超高速、480 Mbps/高速和12 Mbps/全速傳輸率

DD3118S在集成USB構建模塊方面具有：

超高速USB/USB 2.0收發器宏（UTM）、串行接口引擎（SIE）和嵌入式上電復位（POR）

嵌入式高速8051微控制器

高效的硬件DMA引擎提高了USB和閃存卡之間的數據傳輸性能接口

支持Secure Digital TM v1.0/v1.1/v2.0/SDHC/SDXC（容量高達2TB）

支持Secure Digital TM v3.0 UHS-I（超高速）：SDR12/SDR25/SDR50/DDR50/SDR104

支持Secure Digital TM v5.0

DD3118S用于提供閃存介質卡電源的片上功率MOSFET具備：

片上3.3V至1.2V穩壓器

支持英特爾電源優化器

支持Chrome操作系統

支持USB3.0 U1/U2/U3低功耗狀態

支持省電模式

支持遠程喚醒功能

支持SD供應商驅動程序的擴頻時鐘，以減少EMI影響

支持過電流保護機制

支持與Intel平臺的SuperSpeed連接。

3. DD3118S與GL3213S芯片的封裝與管腳配置如下：

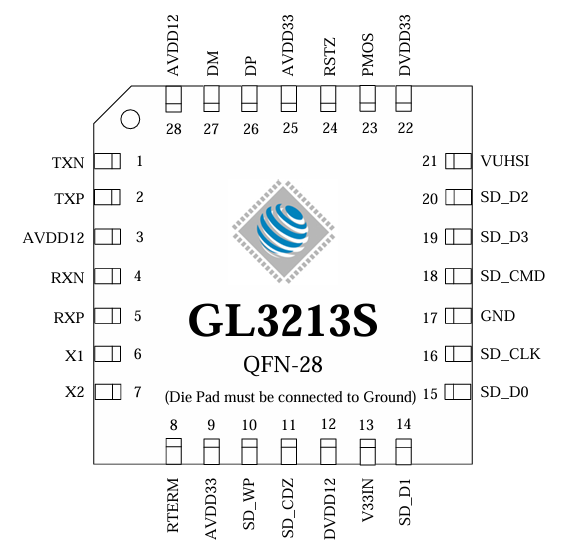

上圖是GL3213S的管腳配置

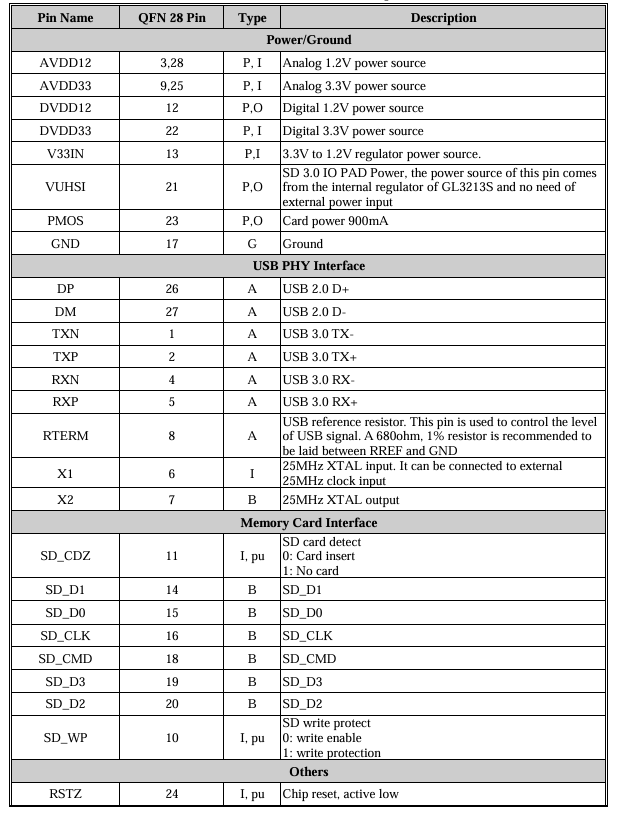

上表格是GL3213S的管腳說明

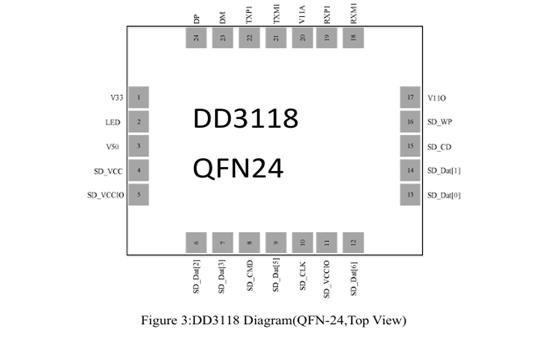

上圖是DD3118S的管腳配置

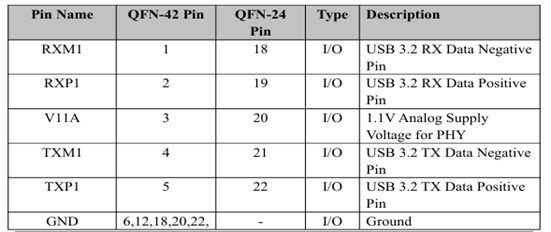

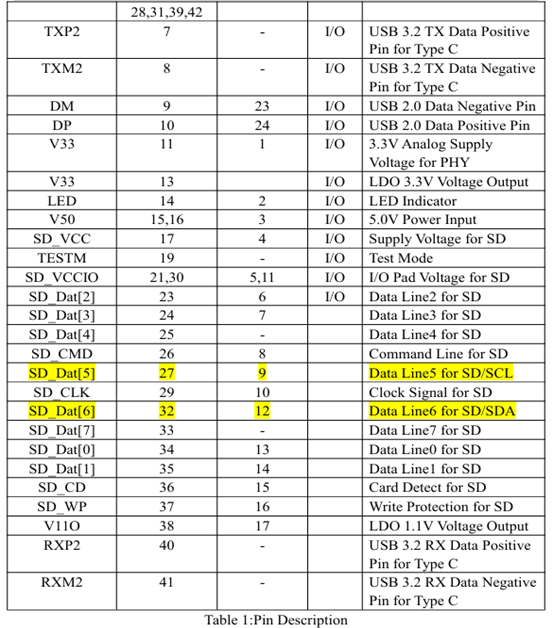

上表格是DD3118的管腳說明

綜上所示：

DD3118S與GL3213S在功能特性是一樣，且DD3118的腳位比GL3213S更少，芯片集成度更高。

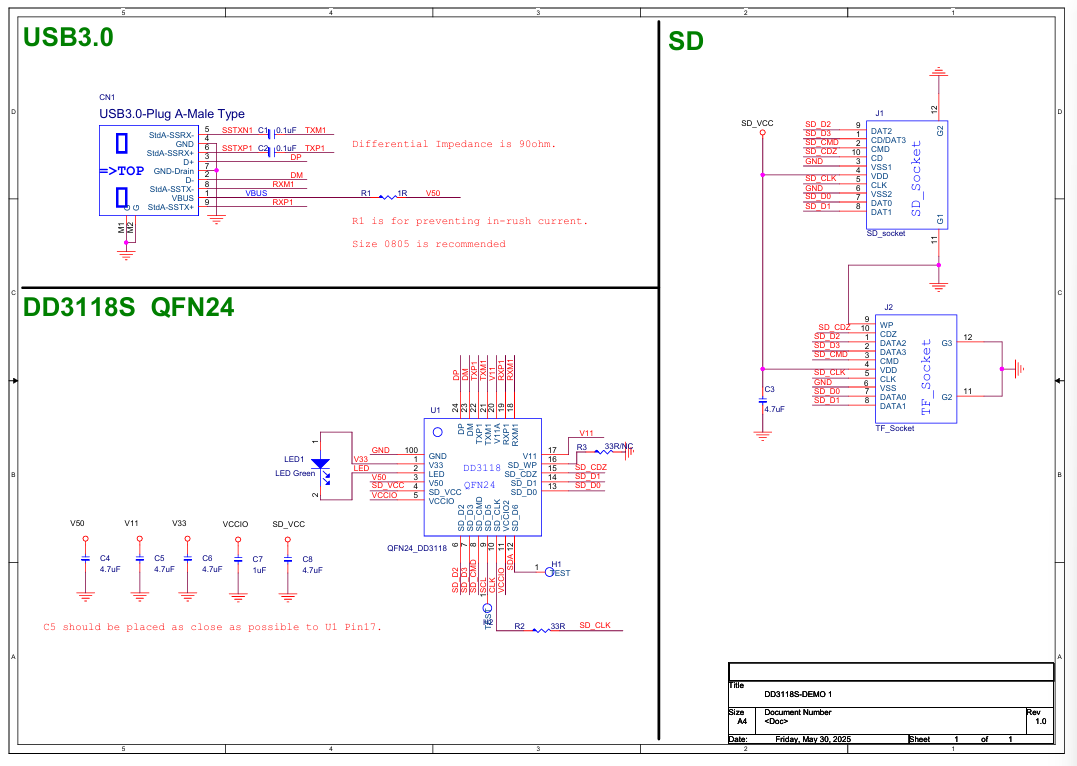

4.DD3118S替代GL3213S方案的設計原理圖如下所示：

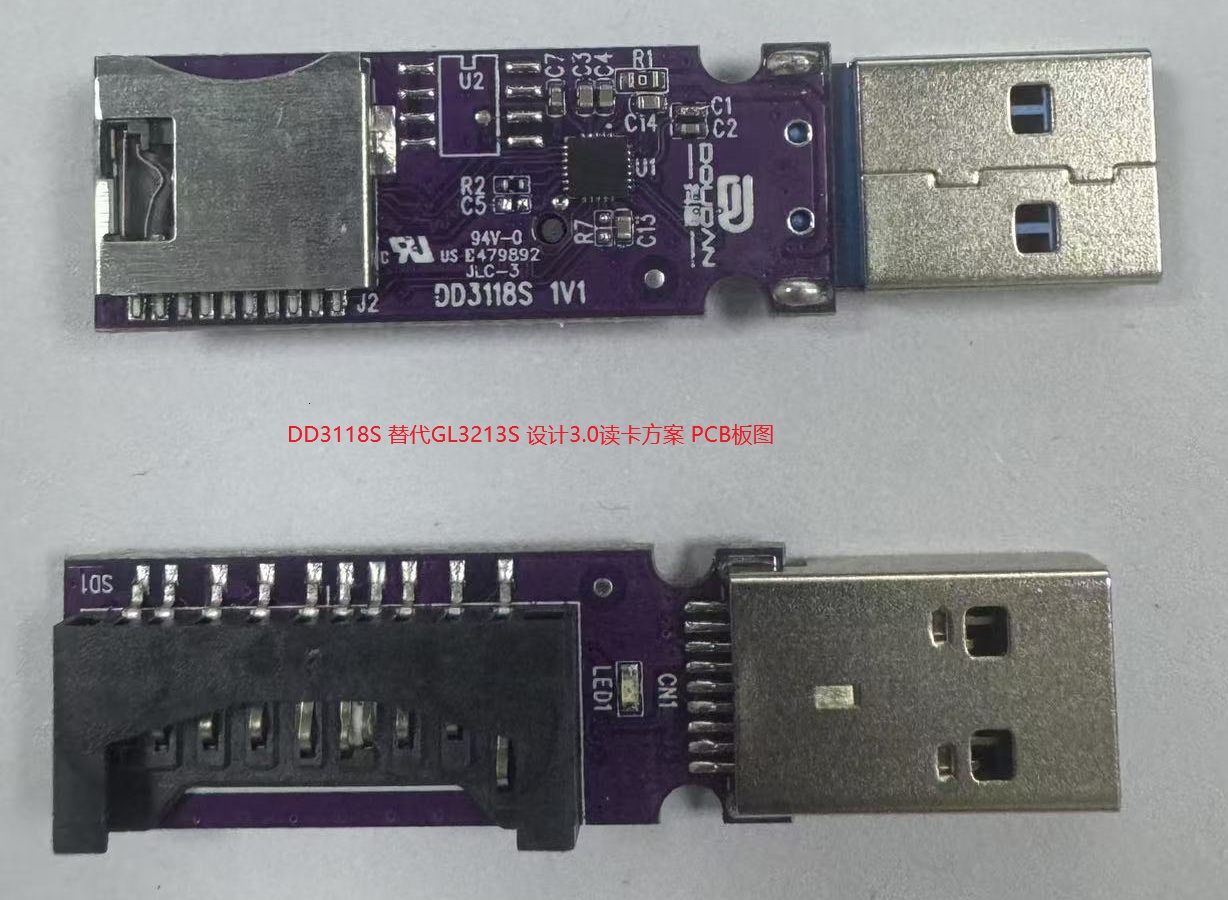

DD3118S替代GL3213S設計3.0讀卡方案PCB板如下：

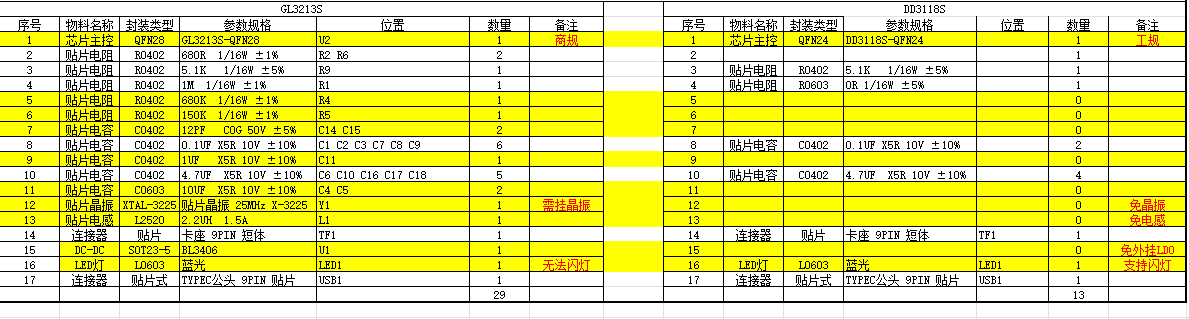

如上圖所示:DD3118S方案外圍器件較少，整體方案BOM成本更低，更優于GL3213，兩者BOM器件成本對比如下所示：

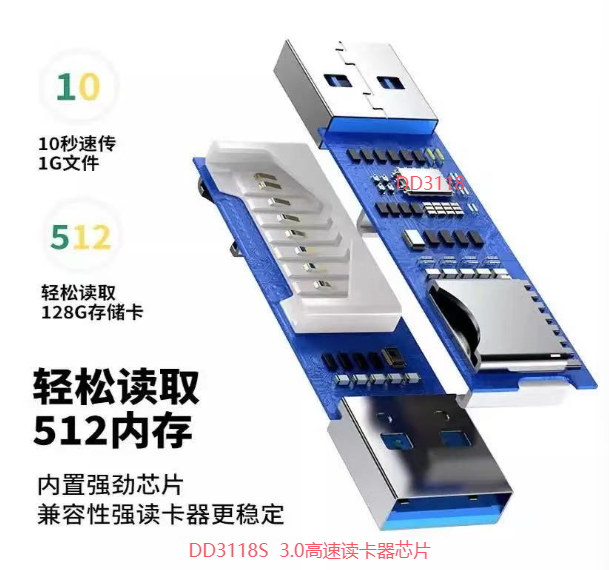

?DD3118S替代GL3213S產品應用如下：
