概述
MAX7318是2線接口擴展器，為SMBus?和I2C應用提供16位并行輸入/輸出(I/O)端口擴展。MAX7318包含輸入端口寄存器、輸出端口寄存器、極性反轉寄存器、配置寄存器、總線超時寄存器以及I2C兼容的串行接口邏輯，它與SMBus兼容。系統主機可以通過寫入高電平有效的極性反轉寄存器反轉MAX7318的輸入數據。

16個I/O端口中的任意一個均可配置為輸入或輸出。上電復位(POR)電路將16個I/O端口初始化為輸入端。三個地址選擇引腳可將器件配置為64個從機ID地址的任何一個。

MAX7318支持熱插入。所有端口引腳、/INT輸出、SDA、SCL和從機地址輸入AD0–2在斷電時(V+ = 0V)保持高阻態，可承受高達6V的電壓。

MAX7318采用24引腳SO、SSOP、TSSOP和薄型QFN封裝，工作在-40°C至+125°C汽車級溫度范圍內。

需要SMBus超時功能的應用，請參考MAX7311的數據資料。
數據表：*附件：MAX7318 2線接口、16位輸入 輸出端口擴展器，帶有中斷和熱插入保護技術手冊.pdf

應用

• 工業控制
• 儀表與試驗測量
• 醫療裝置
• PLC
• RAID系統
• 服務器

特性

• 400kbps I2C兼容串行接口
• 2V至5.5V工作
• 5.5V過壓容限I/O端口
• 支持熱插入
• 上電后，16個I/O引腳缺省設置為輸入
• 每個I/O端口有100kΩ上拉電阻
• 開漏極中斷輸出(/INT)
• SCL/SDA輸入具有噪聲濾波器
• 有64個可選的從機ID地址
• 低待機電流(典型值5.4μA)
• 極性反轉
• 4mm x 4mm、0.8mm薄型QFN封裝
• -40°C至+125°C工作溫度范圍

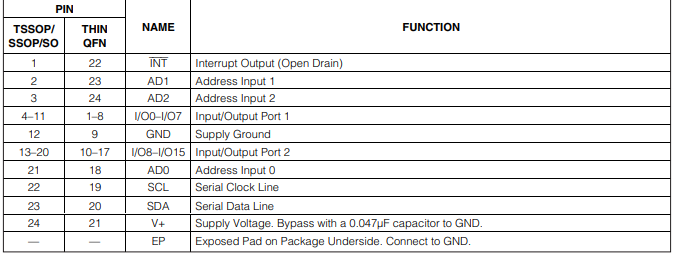

引腳配置描述

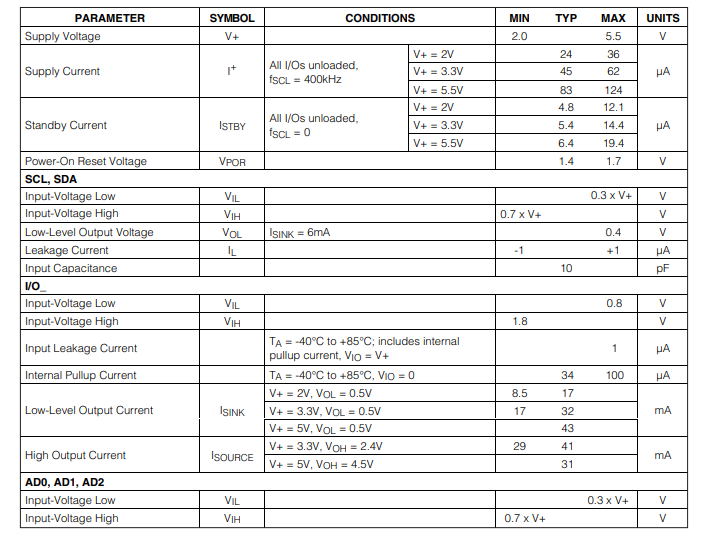

DC電氣特性

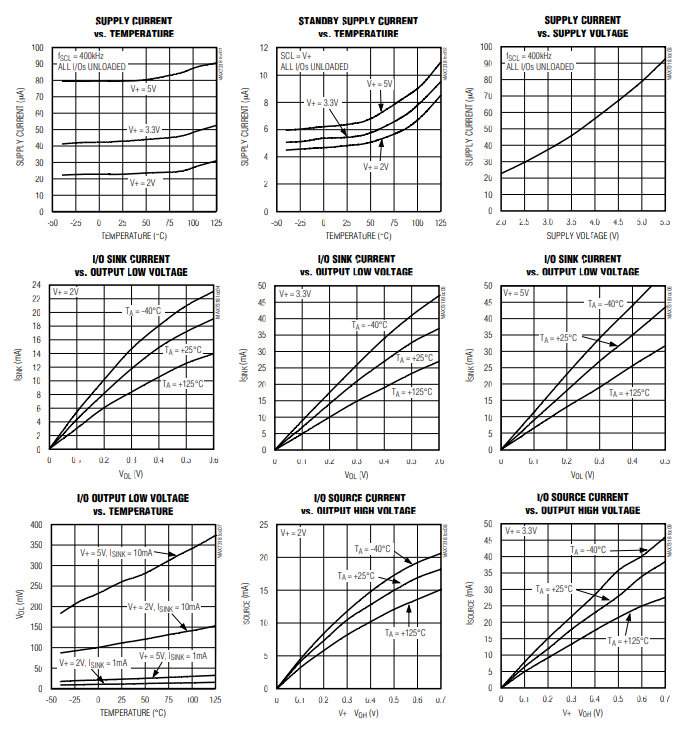

典型操作特性

應用信息

中斷插入

I/O端口（I/O0 - I/O15）、中斷輸出INT、串行接口SDA、SCL、ADO - 2保持高阻抗?fàn)顟B(tài)。當MAX7318上電（V+= 5V）時，這些引腳上會出現高達6V的電壓。因此，MAX7318可用于熱插拔應用。需注意，當MAX7318斷電時，I/O引腳上100kΩ的上拉電阻會變?yōu)?00kΩ的下拉電阻。

電源考量

MAX7318的工作電源電壓范圍為2V至5.5V。使用0.047μF的電容將電源旁路至地，并且盡可能使器件靠近電源。對于QFN版本，將暴露的焊盤連接到地。
