概述
MAX7314是一種I2C兼容串行接口的外設電路，可以為微處理器提供16個I/O端口加一個單輸出端口和一個單輸入端口。每個I/O口都可單獨配置為開漏輸出(工作電壓允許到5.5V，吸收電流達50mA)，或具有跳變檢測的邏輯輸入。僅輸出端口可被指定為過渡檢測的中斷輸出端口。輸出可驅動LED，或者通過外部電阻上拉(最高上拉至5.5V)提供邏輯輸出。

所有17個輸出口還內置有8位PWM電流控制電路。其中4位為全局控制，應用于所有LED輸出，用于電流的粗調，從完全關斷到完全開通共14個亮度級。另外，每路輸出還具有獨立的4位控制位，可將全局電流設置進一步細分為16級。作為另外一種選擇，電流控制也可配置為單一的8位控制方式，可一次設置所有的輸出。

每路輸出具有單獨的閃爍定時，包含兩個閃爍階段。LED可被單獨設定為在任何一個閃爍階段點亮或關閉，或者忽略閃爍控制。閃爍周期由加在BLINK上的外部時鐘(最高1kHz)或者寄存器控制。BLINK輸入也可用作一個邏輯輸入，控制LED的點亮或關閉，或者用作通用輸入(GPI)。

MAX7314支持熱插入，斷電時(V+ = 0V)，所有端口引腳，/INT輸出、SDA、SCL、/RST、BLINK和從機地址輸入AD0保持高阻，可承受6V電壓。MAX7314可通過2線I2C串行接口控制，使用4電平邏輯從一個選擇引腳獲取四個I2C地址。
數據表：*附件：MAX7314 18端口GPIO，帶有LED亮度控制和中斷，提供熱插入保護技術手冊.pdf

應用

• 鍵盤背光
• LCD背光
• LED狀態指示
• 繼電器驅動器
• RGB LED驅動器
• 系統I/O端口

特性

• 400kbps，2線串行接口，耐壓5.5V
• 2V至3.6V工作
• 總共8位PWM LED強度控制
  • 全局16級亮度控制
  • 另加單獨的16級亮度控制
• 兩相LED閃爍
• 每個端口最大50mA輸出電流
• 支持熱插入
• 可工作于5.5V的漏極開路輸出
• 輸入過壓保護至5.5V
• 具有中斷輸出的跳變檢測電路
• 工作電流1.2μA (典型值), 3.6μA (最大值)
• 小巧的4mm x 4mm薄型QFN封裝
• -40°C至+125°C溫度范圍

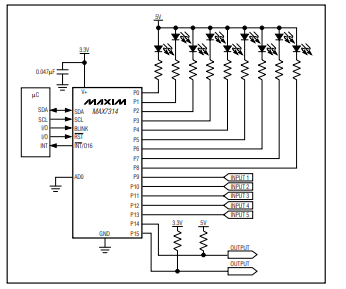

應用電路

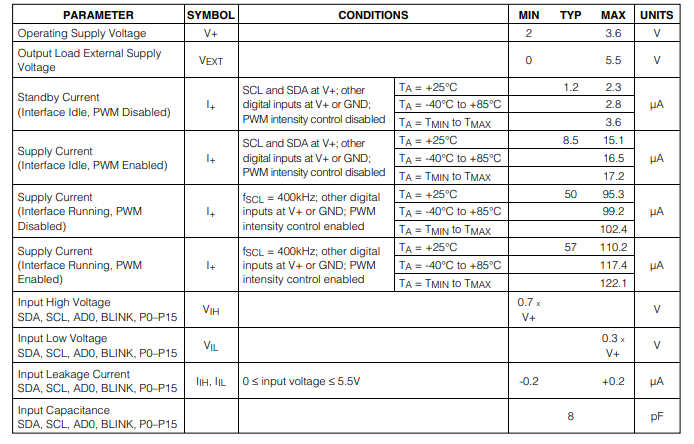

電特性

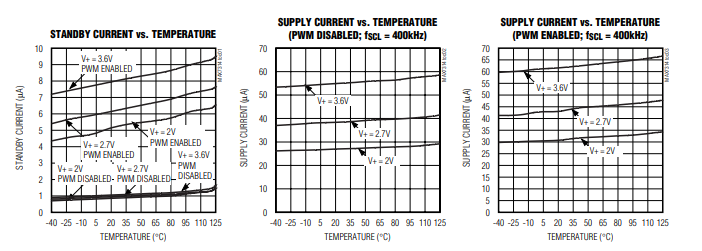

典型操作特性

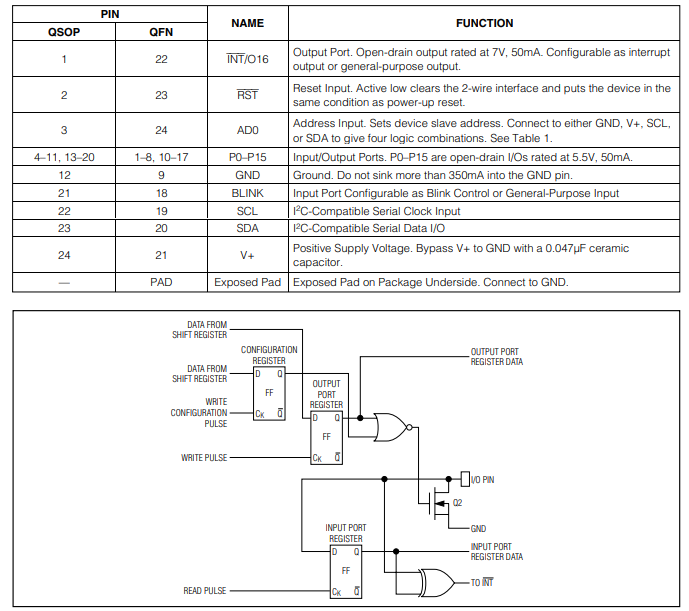

引腳配置描述

串行接口

串行尋址

MAX7314 作為從設備運行，通過兼容 I2C 的兩線接口發送和接收數據。該接口使用串行數據線（SDA）和串行時鐘線（SCL），以實現主設備（通常是微控制器）與從設備（MAX7314）之間的雙向通信。主設備發起所有數據傳輸，并生成用于同步數據傳輸的 SCL 時鐘（圖 2）。

MAX7314 的 SDA 線既作為輸入，又作為漏極開路輸出。通常需要在 SDA 上接一個 4.7kΩ 的上拉電阻。MAX7314 的 SCL 線僅作為輸入。通常在 SCL 上需要接一個 4.7kΩ 的上拉電阻，如果系統中有多個主設備，或者主設備在兩線接口上具有漏極開路 SCL 輸出，則更是如此。

每個傳輸都以一個起始條件開始（圖 3），隨后 MAX7314 發送一個 7 位從設備地址加上讀/寫（R/W）位、一個寄存器地址字節、一個或多個數據字節，最后以一個停止條件結束（圖 3）。

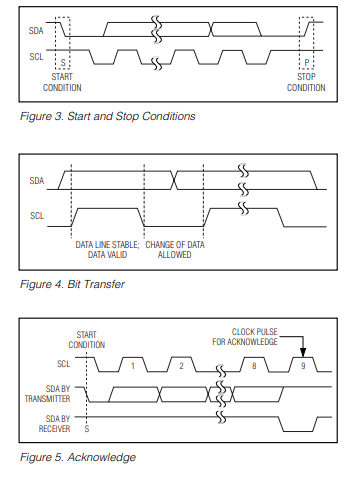

起始和停止條件

SDA 和 SCL 在接口不忙時都保持高電平。主設備通過將 SDA 從高電平轉換為低電平（同時 SCL 保持高電平）來發出起始（S）條件，以此表示傳輸開始。當主設備與從設備通信完畢后，它通過將 SDA 從低電平轉換為高電平（同時 SCL 保持高電平）來發出停止（P）條件，此時總線可用于另一次傳輸（圖 3）。

位傳輸

在每個時鐘脈沖期間傳輸一位數據。當 SCL 為高電平時，SDA 上的數據必須保持穩定（圖 4）。

應答

應答位是第 9 個帶時鐘的位，接收方用于處理每個接收到的數據字節（圖 5）。因此，每個字節的有效傳輸需要 9 位。主設備生成第 9 個時鐘脈沖，接收方在應答時鐘脈沖期間將 SDA 線拉低，以使 SDA 線在應答時鐘脈沖期間保持低電平。當主設備向 MAX7314 傳輸數據時，MAX7314 作為接收方生成應答位；當 MAX7314 向主設備傳輸數據時，主設備作為接收方生成應答位，因為此時主設備是接收方。

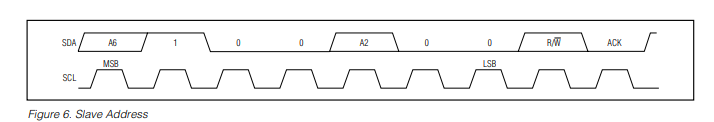

從設備地址

MAX7314 有一個 7 位的從設備地址（圖 6）。前 7 位是 7 位從設備地址，第 8 位是讀/寫（R/W）位。R/W 位為低電平表示寫命令，為高電平表示讀命令。
