概述
MAX7304包含16個端口GPIO，其中12個推挽GPIO，4個開漏GPIO，可配置為PWM控制的LED驅動器。該器件支持使用一個1.62V至3.6V的獨立電源進行電平轉換。地址選擇輸入(AD0)可為器件提供多達四個唯一的從機地址。

每個GPIO都可以編程為兩個外部施加的邏輯電壓電平之一。PORT15–PORT12也可以配置為具有恒流灌電流并通過內部振蕩器控制PWM強度的LED驅動器。每個開漏LED端口的最大恒流電平為20mA。每個開漏端口上的LED強度可通過256步PWM控制單獨調節。該端口還具有LED漸變功能。

器件中的相同索引行和列可用作直接邏輯電平轉換器。

該器件采用帶裸露焊盤的24引腳(3.5mm x 3.5mm) TQFN封裝，以及小型25引腳(2.159mm x 2.159mm)晶圓級封裝(WLP)封裝，適用于手機、掌上電腦和其他便攜式消費電子應用。

該器件在-40°C至+85°C擴展溫度范圍內工作。
數據表：*附件：MAX7304 I2C接口、16端口、電平轉換GPIO和LED驅動器，內置ESD保護技術手冊.pdf

應用

• 蜂窩電話
• 手持式游戲機
• 筆記本電腦
• PDA
• 便攜式消費類電子

特性

• PORT15–PORT12上提供四個LED驅動器引腳
• 集成高ESD保護
  • ±8kV IEC 61000-4-2接觸放電
  • ±15kV IEC 61000-4-2氣隙放電
• 5V容限、開漏I/O端口能夠驅動恒流LED
• 256步PWM獨立LED亮度控制精度
• 單獨LED閃爍速率和通用LED漸亮/漸暗速率范圍：256ms到4096ms
• 用戶可配置去抖時間（1ms至32ms）
• 可配置邊沿觸發端口中斷（低電平有效INT）
• 工作電源電壓范圍：1.62V至3.6V
• GPIO可單獨編程為兩個邏輯電平
• 8通道獨立可編程電平轉換器
• 支持熱插拔
• 具有可選總線超時的400kbps、5.5V容限I2C串行接口

典型操作電路

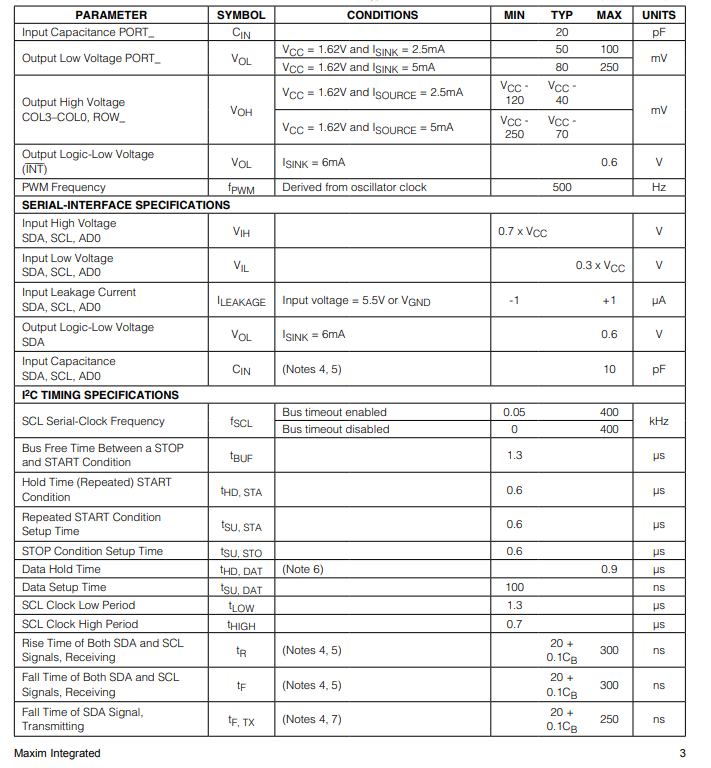

電特性

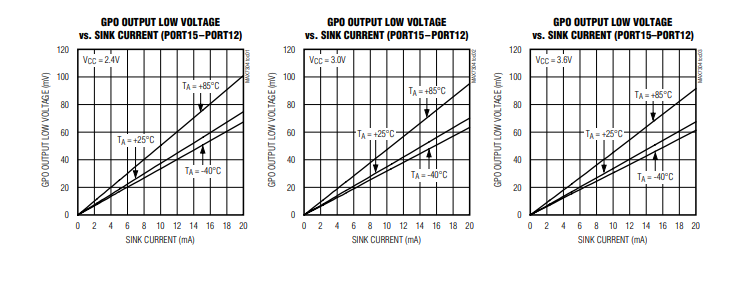

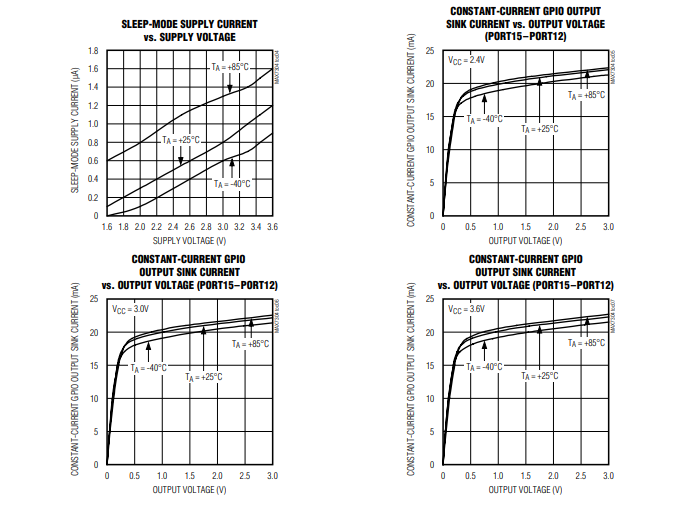

典型操作特性
