概述
MAX7313是I2C兼容的串行接口外圍設備，可為微處理器提供16個I/O端口。每個I/O端口可以單獨配置為漏極開路輸出，額定輸出電流50mA/5.5V；也可以配置為具有瞬態檢測的邏輯輸入。第17個端口可用作瞬態檢測中斷或通用輸出。輸出端口可用于驅動LED或與外部上拉電阻配合提供高達5.5V的邏輯輸出。

器件還集成了8位PWM電流控制，其中4位用于全局控制，對所有的LED輸出提供電流粗調，從完全關閉到最亮狀態，共有14個亮度級。此外，每個輸出還具有各自的4位控制，可進一步將全局設置電流細分為16個等級。另外，電流控制也可配置成單獨的8位控制，同時設置所有輸出。

每個輸出具有獨立的閃爍定時，具有兩相閃爍。每相閃爍LED可被設置為打開或關斷，也可省略閃爍控制。閃爍周期由寄存器控制。

MAX7313支持熱插入，斷電時(V+ = 0V)，所有端口引腳、/INT輸出、SDA、SCL和從機地址輸入AD0-2保持高阻，可承受6V電壓。

MAX7313通過2線I2C/SMBus串行接口控制，可被配置為64個I2C地址中的任何一個。
數據表：*附件：MAX7313 16端口輸入 輸出擴展器，帶有LED亮度控制和中斷，提供熱插入保護技術手冊.pdf

應用

• 鍵盤背光
• LCD背光
• LED狀態指示
• 筆記本電腦
• 便攜式設備
• RGB LED驅動器

特性

• 400kbps、2線串行接口，5.5V容限
• 2V至3.6V工作
• 8位PWM LED亮度控制
  • 全局16級亮度控制
  • 獨立的16級亮度控制
• 兩相LED閃爍
• 高端口輸出電流，每端口50mA (最大值)
• 輸出額定電壓5.5V，漏極開路
• 支持熱插入
• 5.5V輸入過壓保護
• 瞬態檢測，具有中斷輸出
• 1.2μA (典型值)、3.6μA (最大值)待機電流
• 小尺寸4mm x 4mm、TQFN封裝
• -40°C至+125°C工作溫度范圍
• 所有端口均可配置成輸入或輸出

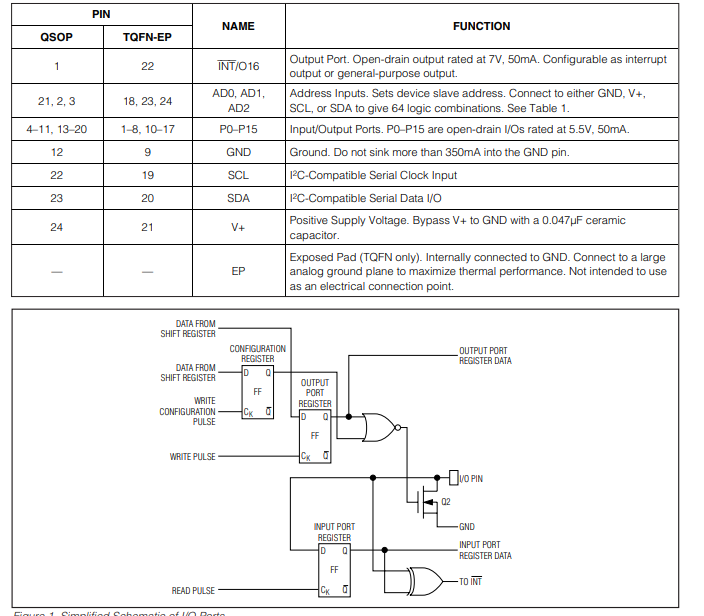

引腳配置描述

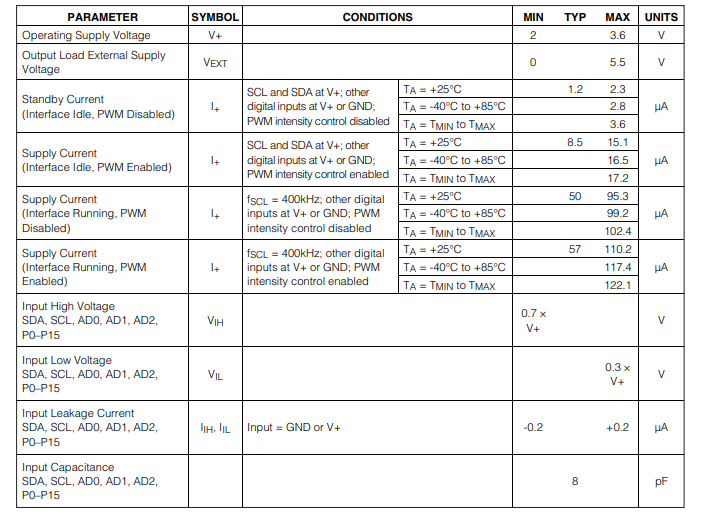

電特性

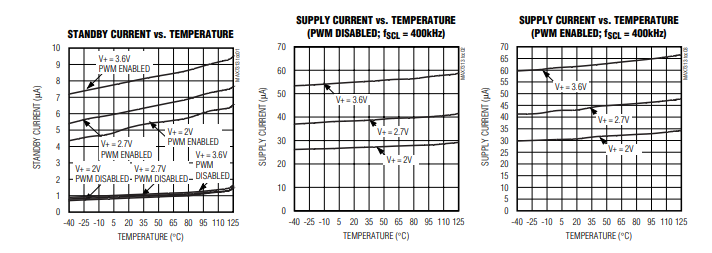

典型操作特性

詳細說明

初始上電

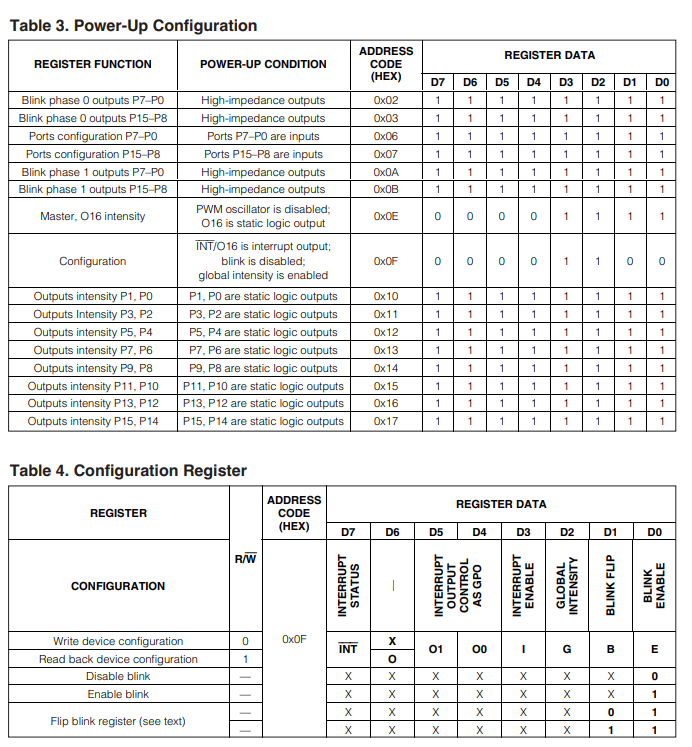

上電時，所有控制寄存器復位，MAX7313 進入待機模式（表 3）。上電狀態使所有端口變為輸入，并禁用 PWM 振蕩器和閃爍功能。

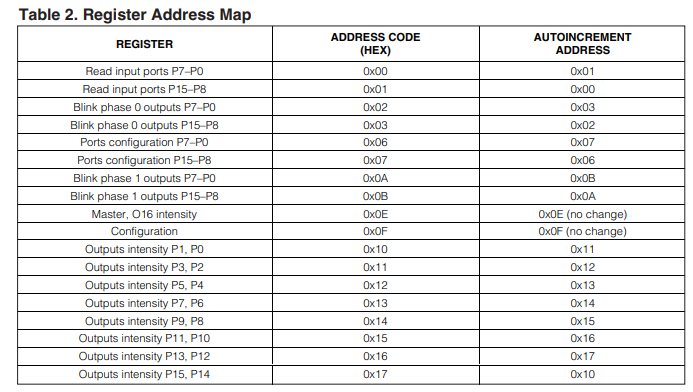

配置寄存器

配置寄存器用于配置 PWM 強度模式、中斷，以及設置輸出 INT7/16 的閃爍行為，并回讀中斷狀態（表 4）。

端口配置

16 個 I/O 端口 P0 至 P15 可配置為輸入和輸出的任意組合。使用輸出配置寄存器（表 5），INT/O16 輸出也可配置為額外的通用輸出，使用配置寄存器（表 4）。

輸入端口

輸入端口寄存器為只讀（表 6）。無論端口配置為輸入還是輸出，它們都反映端口的輸入邏輯電平。端口配置寄存器捕獲當前值。讀取輸入端口寄存器會鎖存受影響的八個端口的當前輸入邏輯電平。向輸入端口寄存器寫入無效。

轉換檢測

所有配置為輸入的端口都會持續監控其邏輯狀態的變化。讀取輸入端口寄存器或寫入端口配置寄存器時，會對相應 8 位端口條件進行采樣（表 4、6）。此采樣值會持續與實際端口條件進行比較。檢測到輸入條件的實際變化會產生中斷條件。中斷標志會自動清除，無論變化的輸入是恢復到原始狀態，還是在適當的輸入端口寄存器中讀取更新值。
隨機將端口從輸出改為輸入，若輸入狀態與適當輸入端口寄存器中的內容不匹配，可能會導致誤觸發中斷。可通過配置寄存器（表 4）中的中斷標志 INT 來評估中斷狀態。
上電后，會立即對 MAX7313 內部初始化時的所有端口進行采樣，因此如果所有端口都被拉至有效邏輯電平，在該時刻就會產生中斷。

INT/O16 輸出

INT/O16 輸出引腳可配置為反映中斷標志邏輯狀態的 INT 輸出，或作為通用輸出 O16。用作通用輸出時，INT/O16 引腳與其他端口具有相同的閃爍和 PWM 強度控制功能。
在配置寄存器中設置中斷使能位，可將 INT/O16 配置為 INT 輸出（表 4）。清除配置寄存器中的 INT 位，可將 INT/O16 配置為 O16。O16 邏輯狀態由配置寄存器中的 O1 和 O0 位設置。O16 遵循配置寄存器中設置的閃爍標志規則。如果禁用閃爍功能，則無論 O16 位設置如何，INT/O16 引腳的邏輯狀態都為高電平。
