概述
2線串行接口外設MAX7322具有4路推挽輸出和4路帶可選內部上拉的輸入端口。輸入端口具備+6V過壓保護，還有帶中斷輸出的瞬態檢測特性。

器件連續監視4個輸入端口的狀態變化(瞬態檢測)。并鎖存中斷，實現對瞬態變化的檢測?？蛇x擇任意輸入組合來觸發可屏蔽的中斷，產生開漏/INT輸出。當隨后通過串行接口訪問MAX7322時，任何未決的中斷均被清除。

4路推挽輸出額定吸收電流為20mA，可驅動LED。

/RST輸入可清零串行接口，終止與MAX7322的任何I2C通信。

MAX7322采用帶有4電平邏輯的兩個地址輸入，可支持16個I2C從地址。從地址還能設置4個輸出端口的上電默認邏輯狀態，使能或禁止輸入端口的40k?內部上拉電阻。

MAX7322是引腳兼容的端口擴展器件系列之一，帶有可選的輸入端口、開漏I/O端口和推挽輸出端口(參見完整數據資料中的表1)。

MAX7322提供16引腳QSOP和TQFN封裝，工作于-40°C至+125°C汽車級溫度范圍。
數據表：*附件：MAX7322 I2C端口擴展器，提供4路推挽輸出和4路輸入技術手冊.pdf

應用

• 蜂窩電話
• 筆記本電腦
• SAN/NAS
• 衛星通信
• 服務器

特性

• 400kHz I2C串行接口
• +1.71V至+5.5V工作電壓
• 4路推挽輸出端口，能吸收20mA電流
• 4路輸入端口具有可屏蔽、帶鎖存的瞬態檢測功能
• 輸入端口具有+6V過壓保護
• 鎖存瞬態變化，允許在讀操作之間做檢測
• 在所選任意輸入發生變化時產生/INT輸出告警
• 通過AD0和AD2輸入選擇16個從地址
• 低待機電流：0.6μA (典型值)
• -40°C至+125°C工作溫度范圍

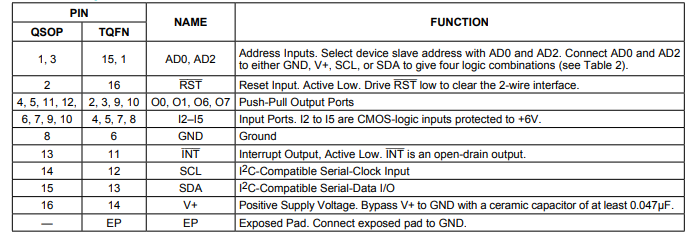

引腳配置描述

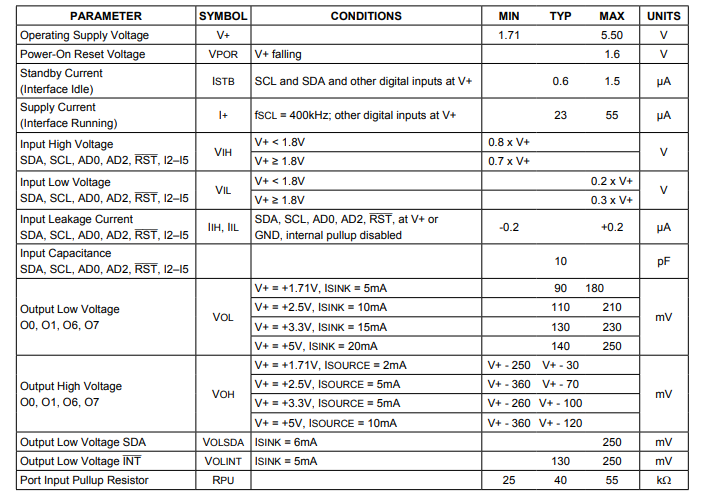

DC電氣特性

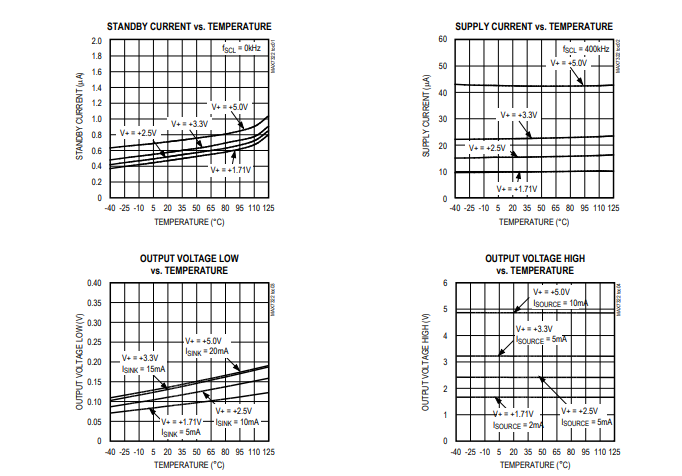

典型操作特性

引腳配置描述

詳細說明

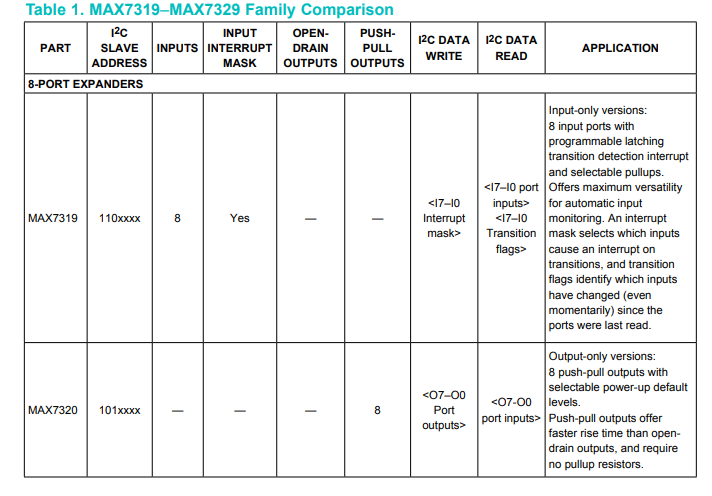

MAX7319 - MAX7329系列對比

MAX7319 - MAX7329系列由五個引腳兼容的端口擴展器組成。每個版本都針對不同應用進行了優化。MAX7328和MAX7329是工業標準版本。

MAX7324 - MAX7327系列由四個引腳兼容的16端口擴展器組成，它們集成了MAX7320的功能，并且其中之一集成了MAX7319、MAX7321、MAX7322或MAX7323的功能。

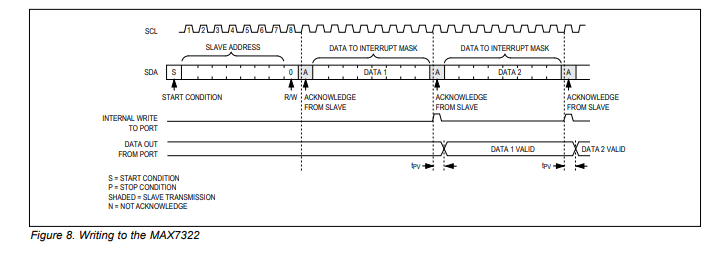

功能概述

MAX7322是一款通用端口擴展器，工作電壓為1.71V至5.5V，提供4個推挽輸出端口，每個端口具有25mA的灌電流能力和10mA的源驅動能力，以及4個輸入端口，這些端口具備高達 +6V的過壓保護，且獨立于電源電壓。MAX7322的額定灌電流為100mA，四個組合輸出的總源電流為50mA。

MAX7322可通過地址輸入AD2設置為16個I2C從地址之一（0x60至0x6F），并通過I2C串行接口進行訪問，速率最高可達400kHz。RST輸入引腳在出現總線鎖定情況時會清除串行接口，終止發往或來自MAX7322的任何串行事務。

應用信息

端口輸入與I2C接口電平：從更高或更低邏輯電壓轉換

MAX7322的SDA、SCL、AD0、AD2、輸入RST、INT以及輸入端口I2 - I5可承受高達 +6V的過壓，且獨立于電源電壓。這使得MAX7322能夠從較低電源電壓（如 +3.3V ）運行，同時I2C接口和部分端口由更高邏輯電平（如 +5V ）驅動。

MAX7322也能夠從較高電源電壓（如 +5V ）運行，同時I2C接口和部分端口（如I2 - I5）由較低邏輯電平（如 +2.5V ）驅動。只要電源電壓為0.7V + V+ ，就可從任何電源電壓將邏輯高電平置為高電平。例如，工作在 +5V 電源下的MAX7322可能無法識別 +3.3V 的標稱邏輯高電平。一種輸入電平轉換解決方案是使用上拉電阻將開漏輸出拉高至大于0.7V + V+ 的電壓，以確保高電平電壓足夠高。
