概述
MAX7320 2線串口外設具有8個推挽輸出，帶有可選的上電邏輯狀態。

+5.5V容限/RST輸入對串口清零，終止與MAX7320的任何I2C通信。

MAX7320使用帶有4電平邏輯的兩個地址輸入，以支持16個I2C從地址。從地址還能夠以4端口為一組，決定上電狀態。

MAX7320支持熱插入。串口SDA、SCL、AD0、AD2和/RST在關斷(V+ = 0V)時保持高阻抗，并可承受高達+6V的電壓。

MAX7320是引腳兼容端口擴展器系列器件之一，可選擇輸入端口，開漏I/O端口和推挽輸出端口。

MAX7320采用16引腳QSOP和16引腳TQFN封裝，規定工作在汽車級溫度范圍(-40°C至+125°C)。
數據表：*附件：MAX7320 I2C端口擴展器，提供8路推挽式輸出技術手冊.pdf

應用

• 蜂窩電話/PDA
• 筆記本電腦
• RAID
• 衛星通信
• 服務器

特性

• 400kHz、+5.5V容限I2C串口
• +1.71V至+5.5V工作電壓
• 8個推挽輸出端口，帶有可選上電邏輯狀態
• /RST清除串口，終止與MAX7320的任何串行傳輸
• 通過AD0和AD2輸入選擇16個從地址
• 低至0.6μA的(典型)待機電流
• -40°C至+125°C溫度范圍

電特性

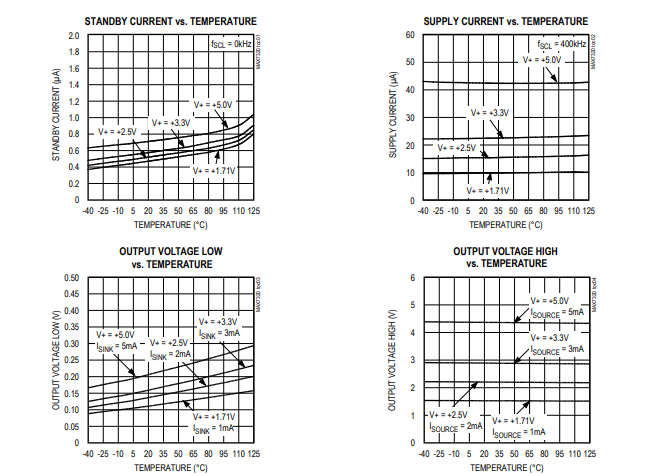

典型操作特性

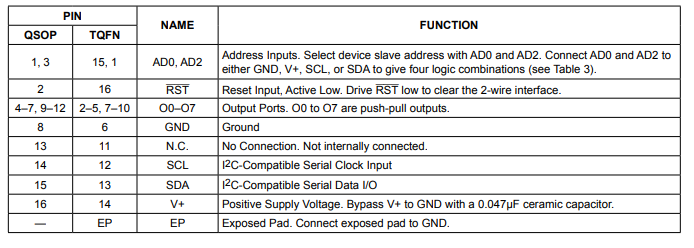

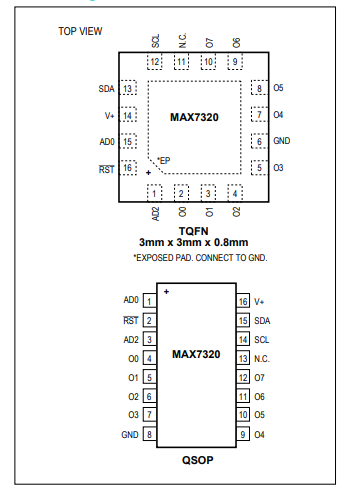

引腳配置描述

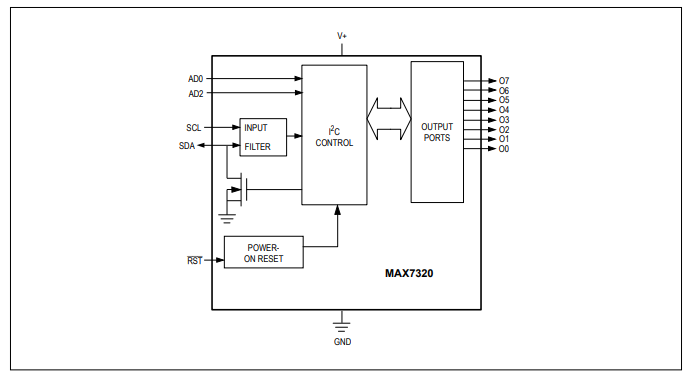

框圖

應用信息

熱插拔

SDA、SCL、AD0、AD2 和 RST 具有過壓保護，可承受高達 +6V（獨立于 V+ ）。這意味著 MAX7320 的工作電壓可低至 +3.3V，而 I2C 接口可由更高的邏輯電平（如 +5V ）驅動。

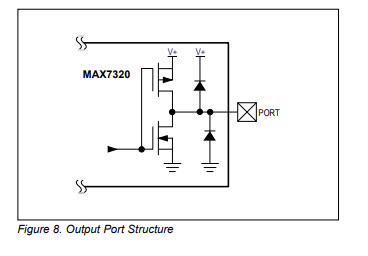

每個輸出端口 O0 - O7 都有一個連接到 V+ 和 GND（圖 8）的保護二極管。當端口輸出被驅動到高于 V+ 的電壓或低于 GND 的電壓時，專用保護二極管會導通。當輸出電壓高于 V+ 或低于 GND 時，MAX7320 會下拉（V+ = 0V），此時每個輸出端口就像一個連接到 GND 的二極管（圖 8）。

電源注意事項

MAX7320 的工作電源電壓為 +1.71V 至 +5.5V，工作溫度范圍為 -40°C 至 +125°C。

使用 0.047μF 的陶瓷電容將 V+ 旁路至 GND，盡可能靠近器件。對于 TQFN 版本，還需將外露焊盤連接到 GND。
