概述
MAX7310為兼容于SMBus?和I2C的應用提供8位并行輸入/輸出端口擴展。MAX7310包含輸入端口寄存器、輸出端口寄存器、極性反轉寄存器、配置寄存器、總線延時寄存器和一個SMBus/I2C兼容的串行接口。系統主控制器向高有效的極性反轉寄存器寫入適當的數據，可以將MAX7310的輸入數據反向。通過總線延時寄存器，系統主控制器可以使能或禁止總線延時。

八個I/O端口中的任意一個均可配置為輸入或輸出。低有效的復位輸入可將八個I/O都設定為輸入。通過三個地址選擇引腳可配置從機ID地址為56個中的一個。

MAX7310采用16引腳薄型QFN、TSSOP和QSOP封裝，額定工作溫度范圍為-40°C至+125°C汽車級溫度范圍。
數據表：*附件：MAX7310 2線接口、8位、輸入 輸出端口擴展器，帶有復位技術手冊.pdf

應用

• 蜂窩手機
• 臺式計算機：主板
• GPIO
• 工業控制
• 工業顯示器
• 儀表與試驗測量
• 醫療裝置
• RAID系統
• 服務器
• 白光LED驅動器

特性

• 400kHz 2線接口
• 2.3V至5.5V工作電壓
• 低待機電流(典型1.7μA)
• 總線延時實現無鎖定工作
• 56個從機ID地址
• 極性反轉
• 八個I/O引腳在上電時默認為輸入
• I/O開漏輸出容許5V電壓
• 4mm x 4mm，0.8mm薄型QFN封裝
• -40°C至+125°C工作溫度范圍

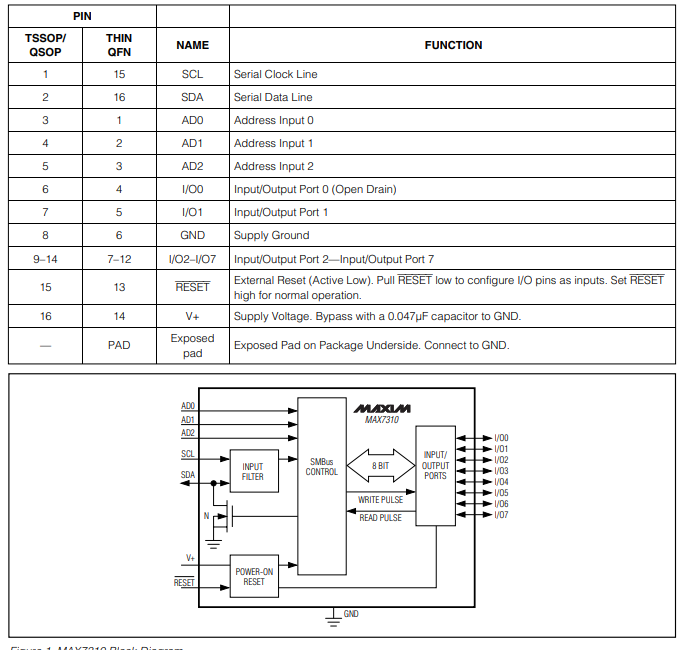

引腳配置描述

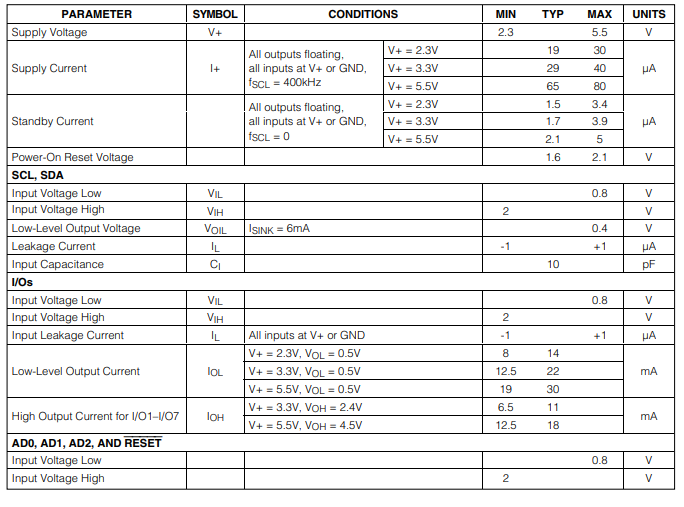

DC電氣特性

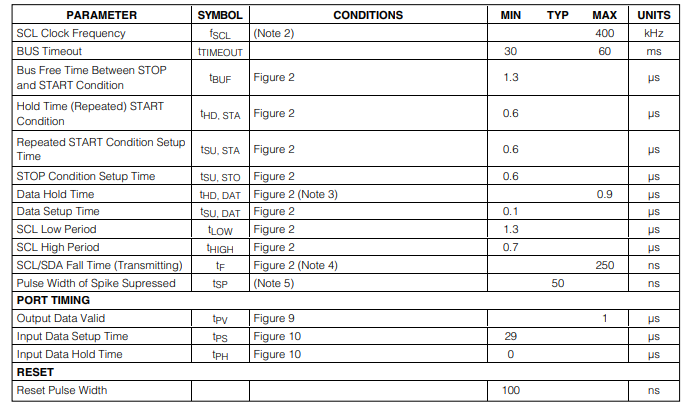

交流電氣特性

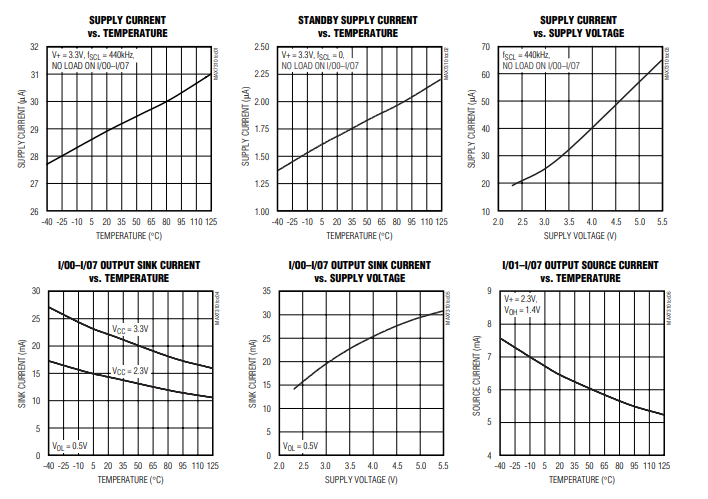

典型操作特性

串行接口

串行尋址

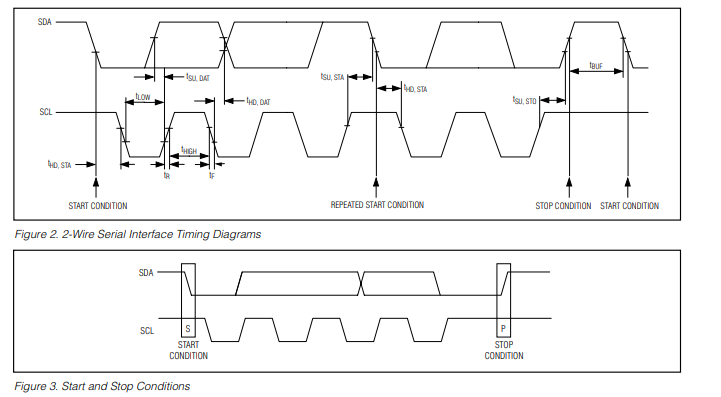

MAX7310作為從設備運行，通過兩線接口發送和接收數據。該接口使用串行數據線（SDA）和串行時鐘線（SCL），以實現主設備（通常是微控制器）與從設備（MAX7310）之間的雙向通信。主設備發起所有數據傳輸，并生成用于同步數據傳輸的SCL時鐘（圖2）。

每次傳輸都由主設備發起，先發送一個起始條件，接著是MAX7310的7位從設備地址加上讀/寫（R/W）位、一個寄存器地址字節、一個或多個數據字節，最后以一個停止條件結束（圖3）。

起始和停止條件

當接口不忙時，SCL和SDA都保持高電平。主設備通過將SDA從高電平轉換為低電平（同時SCL保持高電平）來發出起始（S）條件，以此表示傳輸開始。當主設備與從設備通信完畢后，它通過將SDA從低電平轉換為高電平（同時SCL保持高電平）來發出停止（P）條件，此時總線可用于另一次傳輸（圖3）。

位傳輸

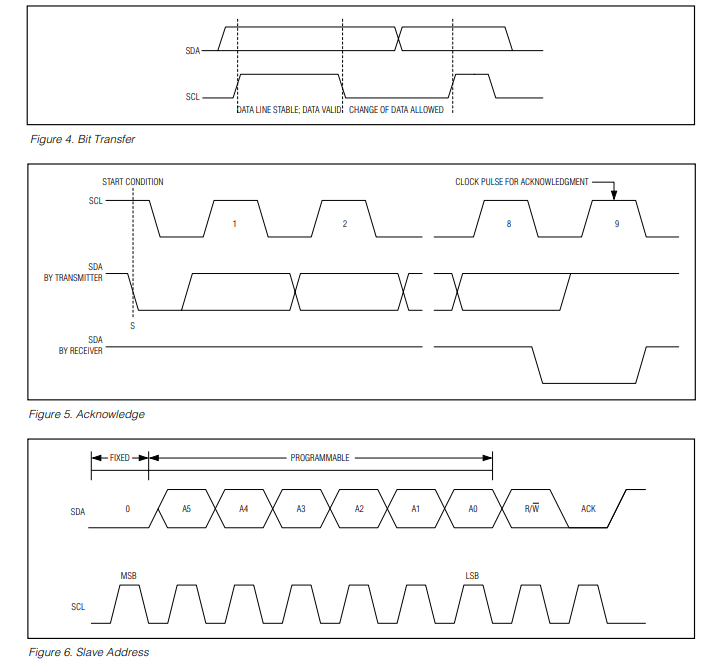

在每個時鐘脈沖期間傳輸一位數據。當SCL為高電平時，SDA上的數據必須保持穩定（圖4）。

應答

應答位是第9個帶時鐘的位，接收方用于處理每個接收到的數據字節（圖5）。因此，每個字節的有效傳輸需要9位。主設備生成第9個時鐘脈沖，接收方在應答時鐘脈沖期間將SDA線拉低，以使SDA線在應答時鐘脈沖期間保持低電平。當主設備向MAX7310傳輸數據時，MAX7310作為接收方生成應答位；當MAX7310向主設備傳輸數據時，主設備作為接收方生成應答位，因為此時主設備是接收方。
從設備地址

MAX7310有一個7位的從設備地址（圖6）。第8位是讀/寫（R/W）位。R/W位為低電平表示寫命令，為高電平表示讀命令。
