SiC碳化硅MOSFET時代的驅動供電解決方案:基本BTP1521P電源管理芯片
傾佳電子(Changer Tech)-專業汽車連接器及功率半導體(SiC碳化硅MOSFET單管,SiC碳化硅MOSFET模塊,碳化硅SiC-MOSFET驅動芯片,SiC功率模塊驅動板,驅動IC)分銷商,聚焦新能源、交通電動化、數字化轉型三大方向,致力于服務中國工業電源,電力電子裝備及新能源汽車產業鏈。
引言:SiC MOSFET的驅動挑戰與需求
隨著碳化硅(SiC)MOSFET在新能源、工業電源等領域的廣泛應用,其高開關速度、高溫耐受性及高能效等優勢逐漸凸顯。然而,這些特性也對驅動電路提出了更高要求:
高頻驅動能力:需匹配SiC器件MHz級開關頻率,降低開關損耗;
高可靠性:在高溫、高壓等嚴苛環境下穩定運行;
強抗干擾性:驅動電源需具備隔離能力,避免信號串擾;
快速動態響應:確保驅動信號傳輸延遲低,提升系統效率。
傳統驅動電源方案因頻率限制、散熱不足等問題難以滿足需求,而BTP1521P正激DCDC開關電源芯片憑借其獨特設計,成為SiC MOSFET驅動供電的理想選擇。
BTP1521P的核心技術優勢

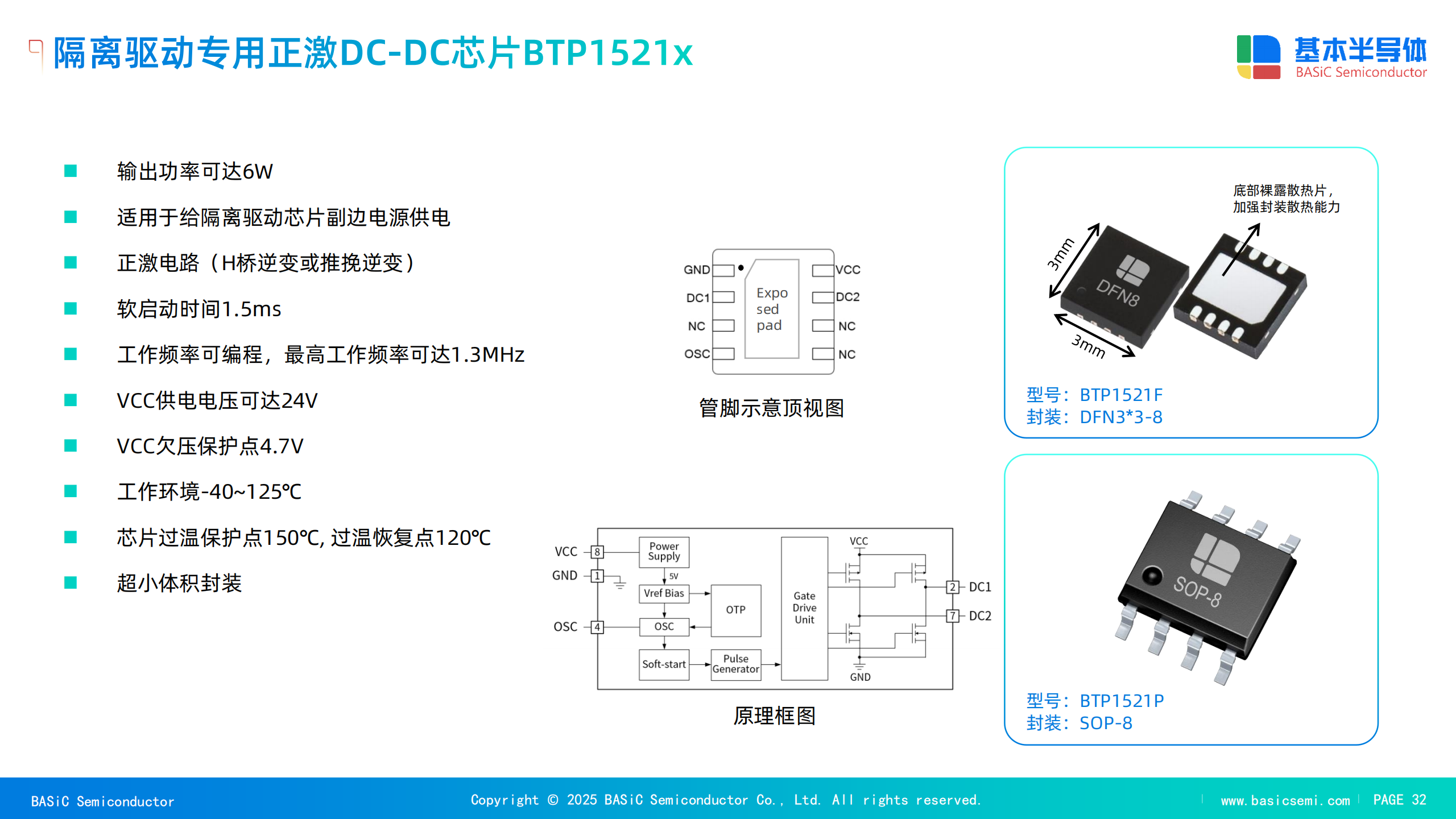

1. 高頻可編程,匹配SiC開關特性
工作頻率可達1.3MHz:通過OSC引腳外接電阻(如62kΩ時典型值330kHz),靈活適配SiC MOSFET的高頻開關需求,減少開關損耗與電磁干擾(EMI)。

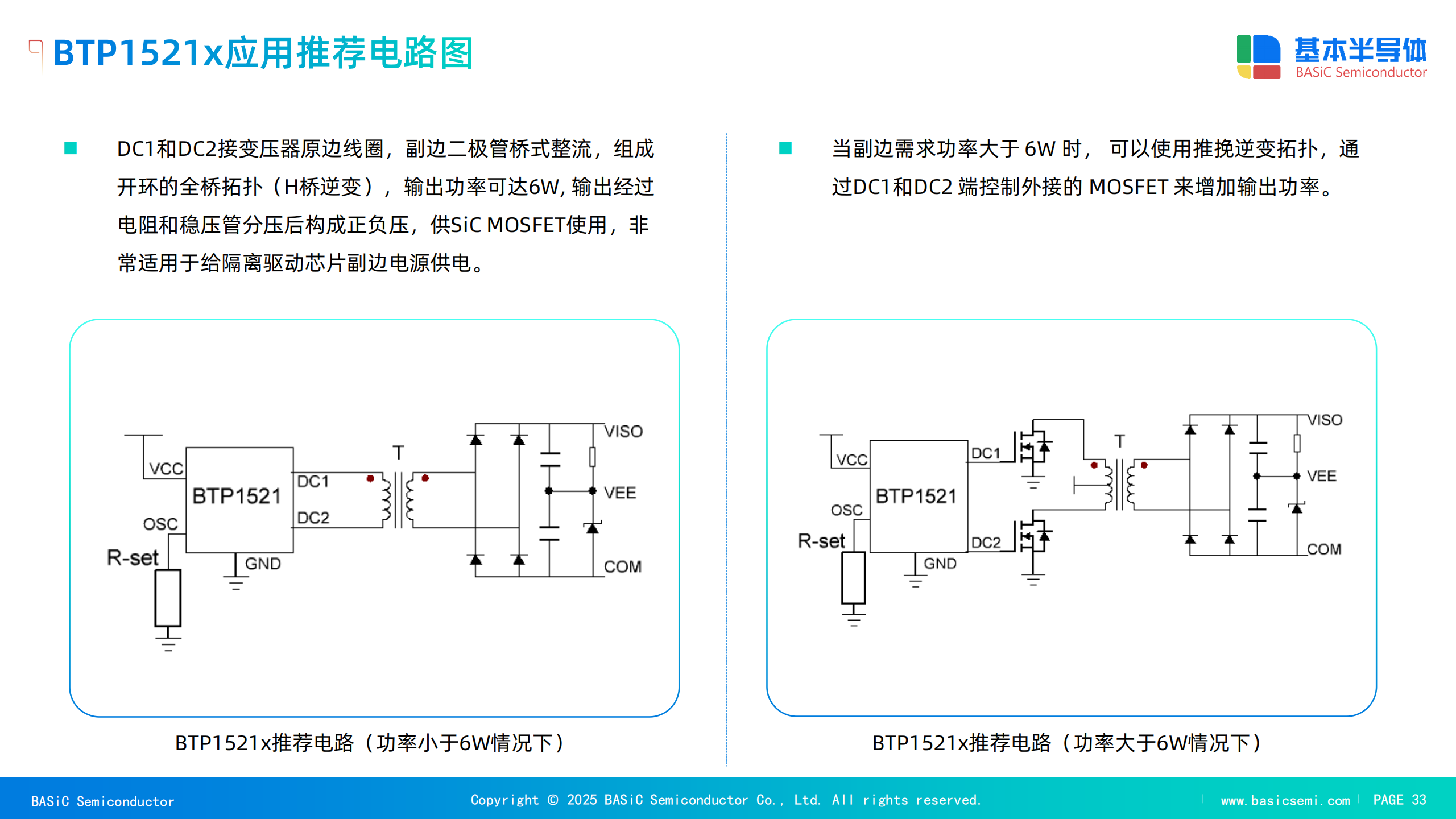

推挽擴展能力:當驅動功率需求超過6W時,可通過外接MOSFET構建推挽拓撲,輕松擴展輸出能力,支持更大功率應用場景。
2. 高可靠性設計
寬電壓輸入(6-20V):兼容多種供電環境,適應工業級電壓波動。
雙重保護機制:
欠壓保護(4.7V閾值):防止電源異常導致器件損壞;
過溫保護(160°C關斷,120°C恢復):結合底部散熱焊盤設計(DFN封裝),有效降低熱阻(SOP-8封裝RQJA僅213.4°C/W),確保高溫工況下的穩定運行。
3. 軟啟動與隔離驅動
1.5ms軟啟動:上電時占空比從0逐步增大,避免浪涌電流沖擊,提升系統壽命;

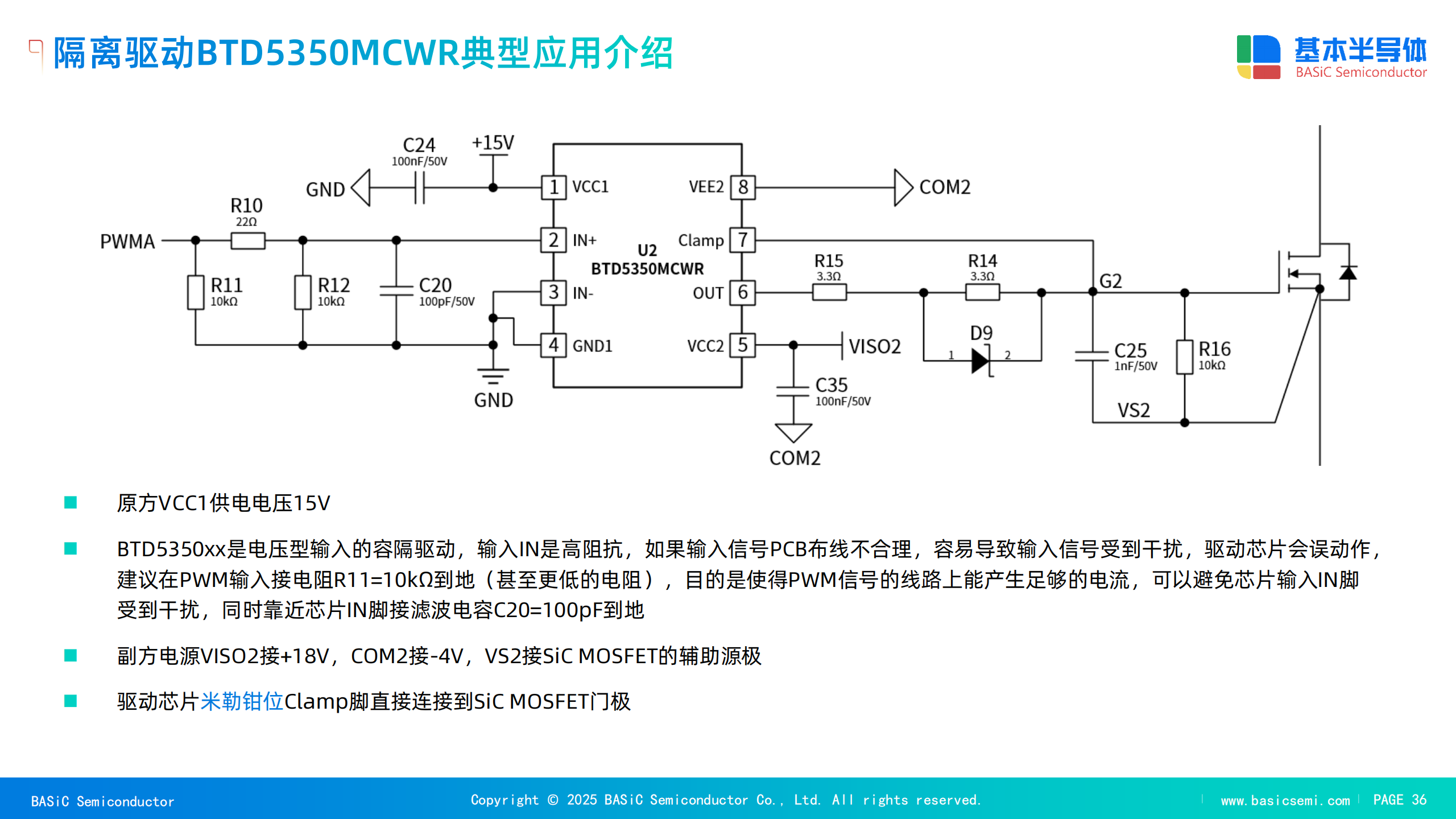

直接驅動變壓器:支持全橋、推挽等隔離拓撲,副邊輸出可拆分正負電壓(如±18.6V/-4.7V),滿足SiC MOSFET對隔離驅動電源的需求。
4. 工業級耐用性
工作溫度范圍-40~125°C:適應光伏逆變器、儲能PCS等戶外極端環境;
ESD防護(HBM±2000V,CDM±500V):增強抗靜電能力,降低安裝損壞風險。
典型應用案例

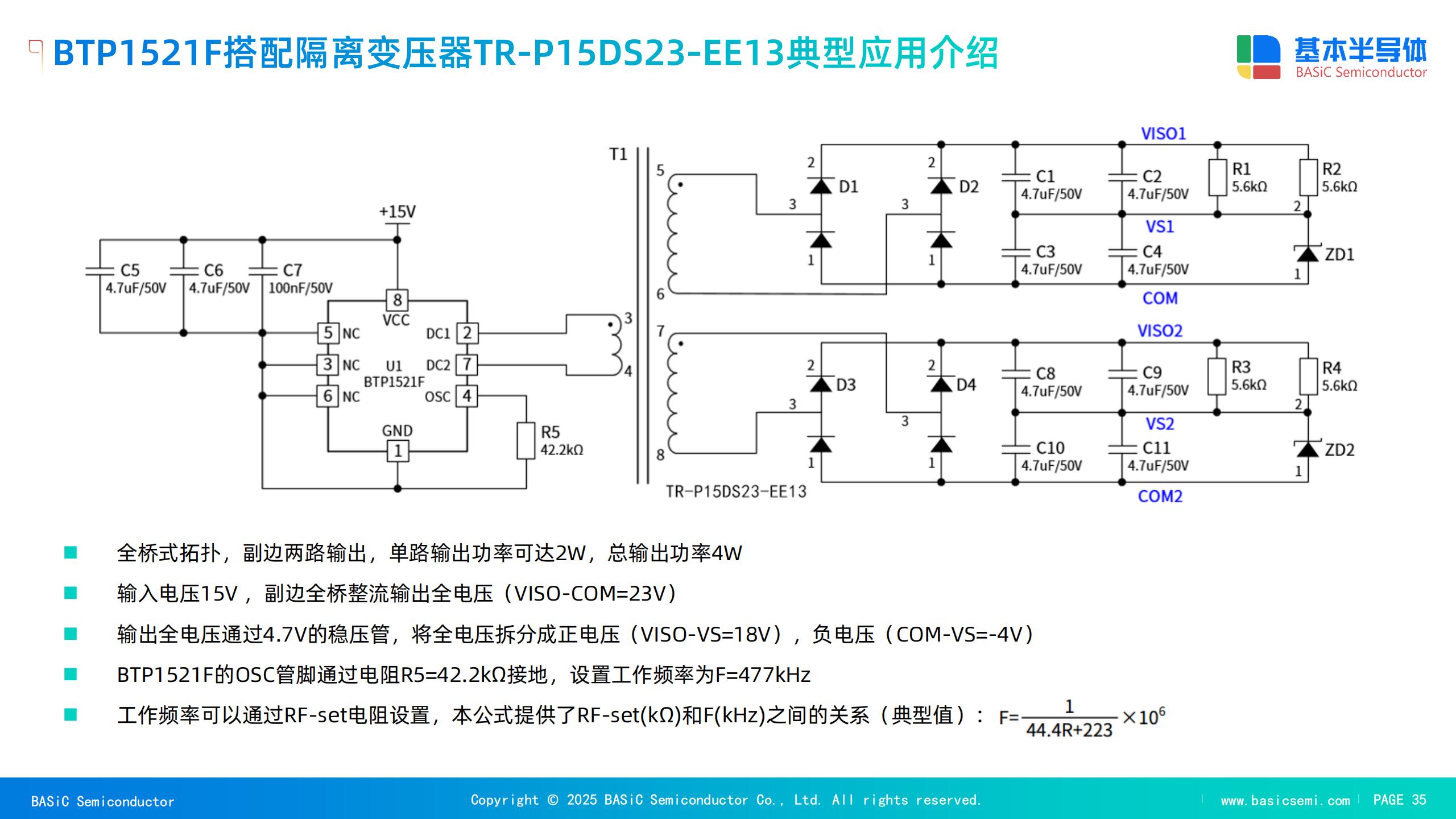

案例1:充電樁模塊的全橋驅動方案

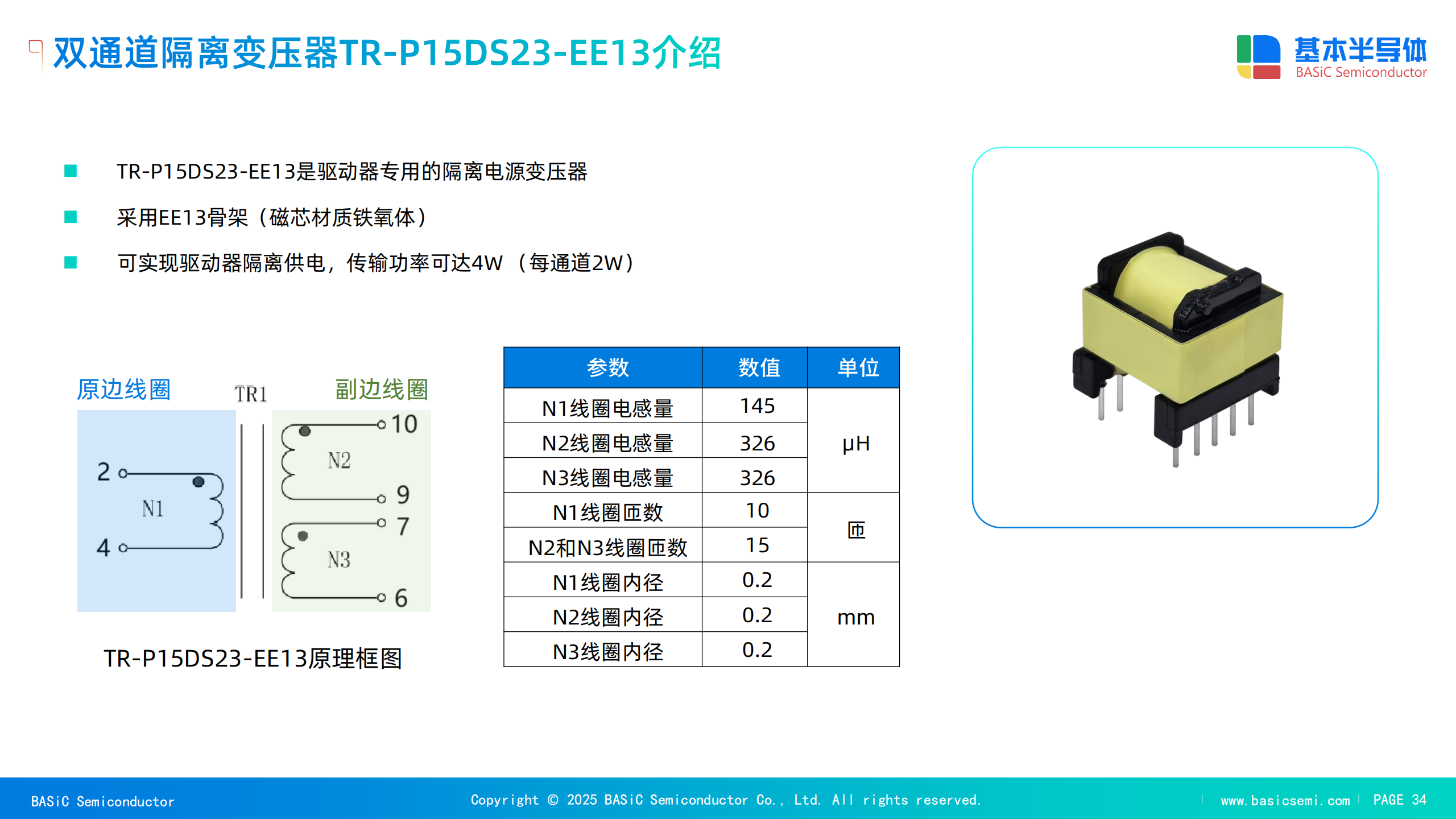

拓撲結構:BTP1521P搭配隔離變壓器TR-P15DS23,構建全橋拓撲;
輸出能力:副邊兩路輸出,單路2W,總功率4W,通過穩壓管拆分為±電壓;
頻率設定:OSC引腳接43kΩ電阻,工作頻率469kHz,優化SiC MOSFET開關效率。
案例2:大功率儲能變流器PCS系統的推挽拓撲
擴展設計:外接MOSFET構建推挽電路,輸出功率超6W;
隔離設計:全橋整流輸出23.3V,經穩壓管分配為驅動所需電壓,確保信號純凈;
散熱優化:底部散熱焊盤連接PCB地平面,結合芯片低熱阻特性,實現高效散熱。
與傳統方案的對比優勢
指標 傳統方案 BTP1521P方案
工作頻率 ≤500kHz 1.3MHz(可編程)
功率密度 低(依賴分立器件) 高(集成軟啟動/保護功能)
可靠性 依賴外部保護電路 內置欠壓/過溫/ESD防護
適用溫度 -25~85°C -40~125°C(工業級)
總結與展望
BTP1521P憑借高頻可編程、高可靠性及靈活擴展能力,為SiC MOSFET驅動供電提供了高效解決方案,尤其適用于充電樁、光伏逆變器、儲能系統等高頻高功率場景。未來,隨著SiC器件向更高頻、更高功率密度發展,BTP1521P的模塊化設計與兼容性將進一步推動驅動電源技術的革新。
選擇BTP1521P,賦能SiC時代的高效驅動!
-
