碳化硅功率器件時代下，BTP1521P，BTP1521PF為何是驅動隔離供電的性價比最優解?

在碳化硅(SiC)功率器件快速替代硅基器件的趨勢中，驅動隔離供電方案的性能與成本成為關鍵制約因素。基本半導體的 BTP1521P 和 BTP1521F 通過技術整合與設計創新，完美適配SiC器件的需求，成為推動硅基向碳化硅升級的核心驅動方案。以下從技術適配性、成本優勢、系統可靠性三個維度展開分析：

一、高頻性能與SiC器件的天然契合

高頻支持能力

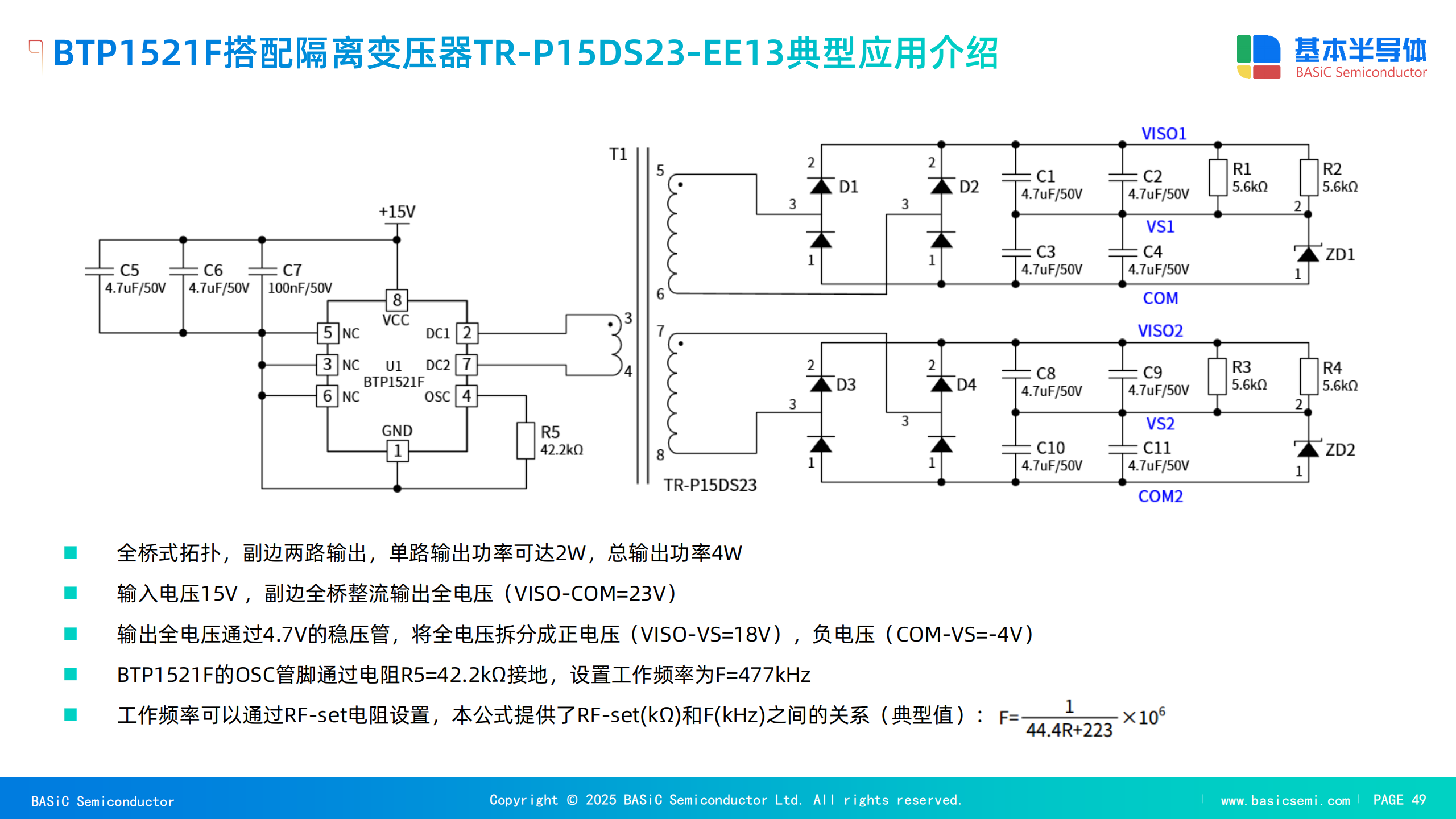

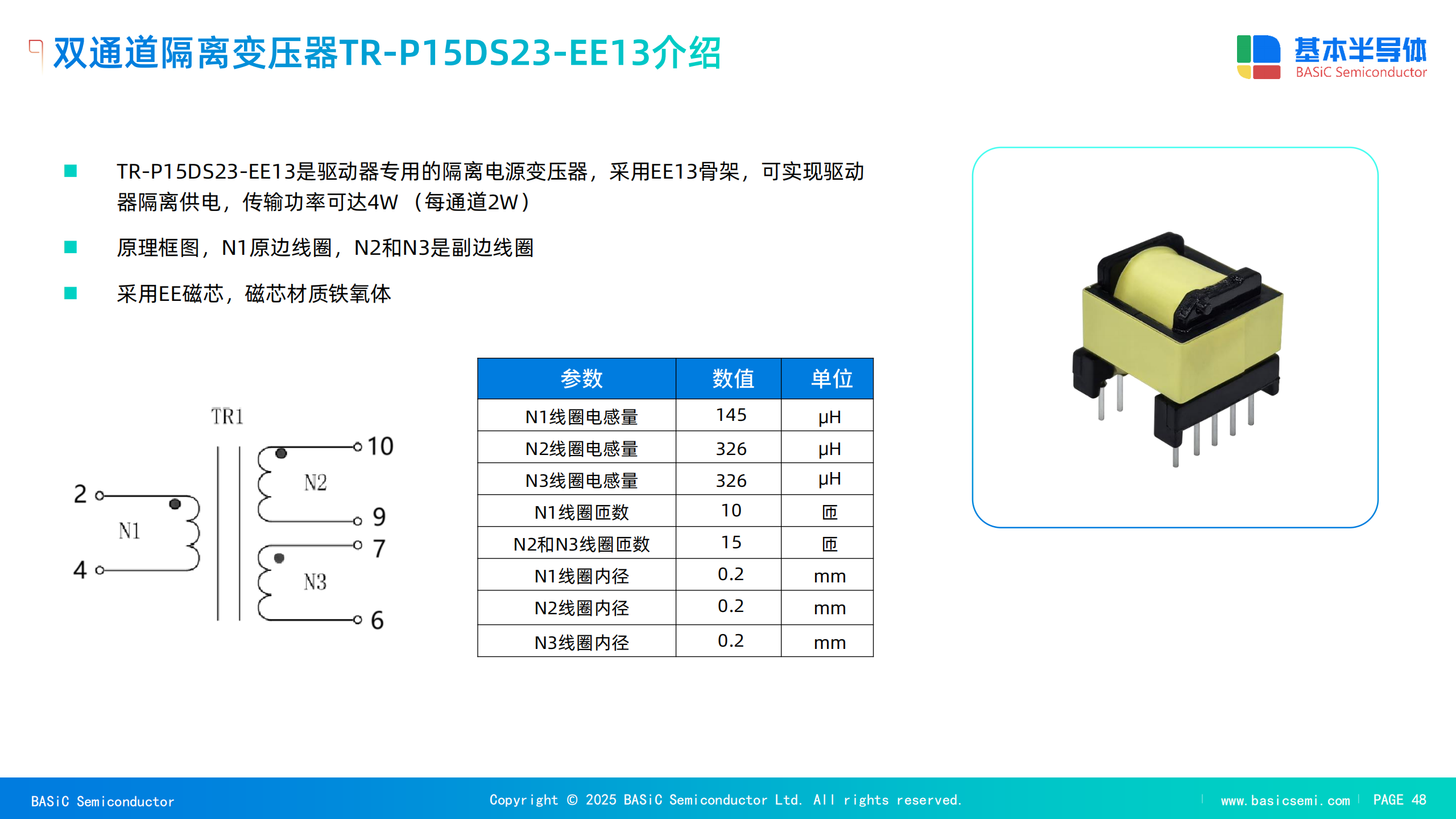

SiC MOSFET的開關速度可達硅基IGBT的5-10倍(典型值100-200ns)，驅動電路需匹配高頻特性。BTP1521x支持 1.3MHz工作頻率，遠超傳統硅基驅動芯片(通常≤500kHz)，可顯著降低磁性元件(如變壓器)體積。例如，在40kW充電樁電源模塊中，搭配BTP1521x的隔離變壓器 TR-P15DS23-EE13 尺寸僅EE13(直徑13mm)，重量較傳統方案降低60%。

動態響應優化

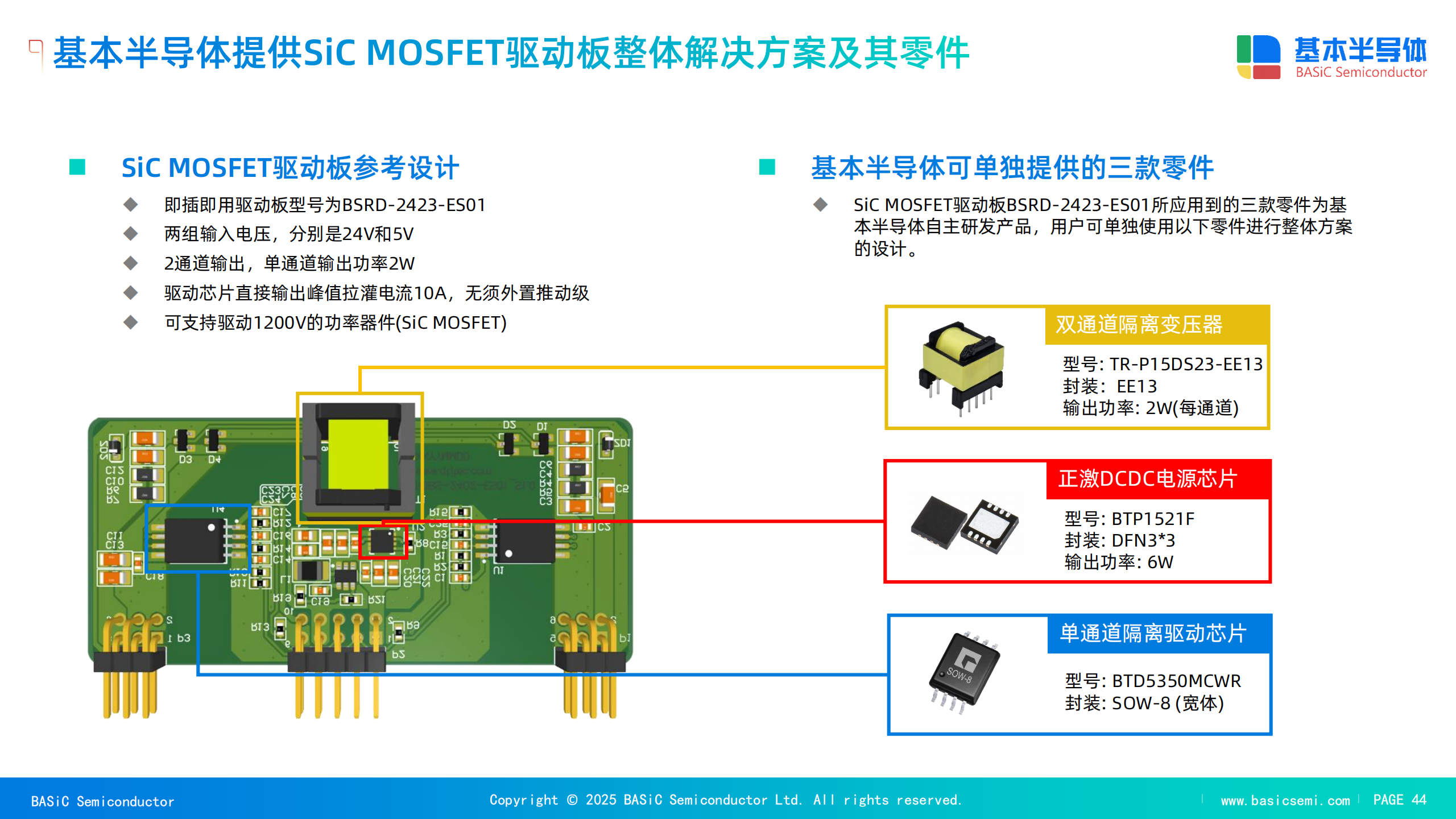

BTP1521x通過 軟啟動時間1.5ms 和 可編程死區時間(90-130ns)，精準控制SiC MOSFET的開關時序，抑制電壓尖峰。測試數據顯示，采用BTP1521x的驅動板BSRD-2423-E501在突加載工況下，SiC MOSFET的DS電壓尖峰僅852.8V(進口品牌為833.7V)，效率差異小于0.5%。

二、集成化設計帶來的成本優勢

器件數量精簡

傳統方案需分立MOSFET、驅動IC、隔離電源芯片等多達15個元件，而BTP1521x 集成正激DCDC控制、頻率設定、軟啟動功能于單芯片，僅需搭配隔離變壓器和少量被動元件即可實現完整供電。例如，在單級變換充電樁模塊中，BTP1521F+TR-P15DS23方案將BOM成本降低30%。

兼容性擴展

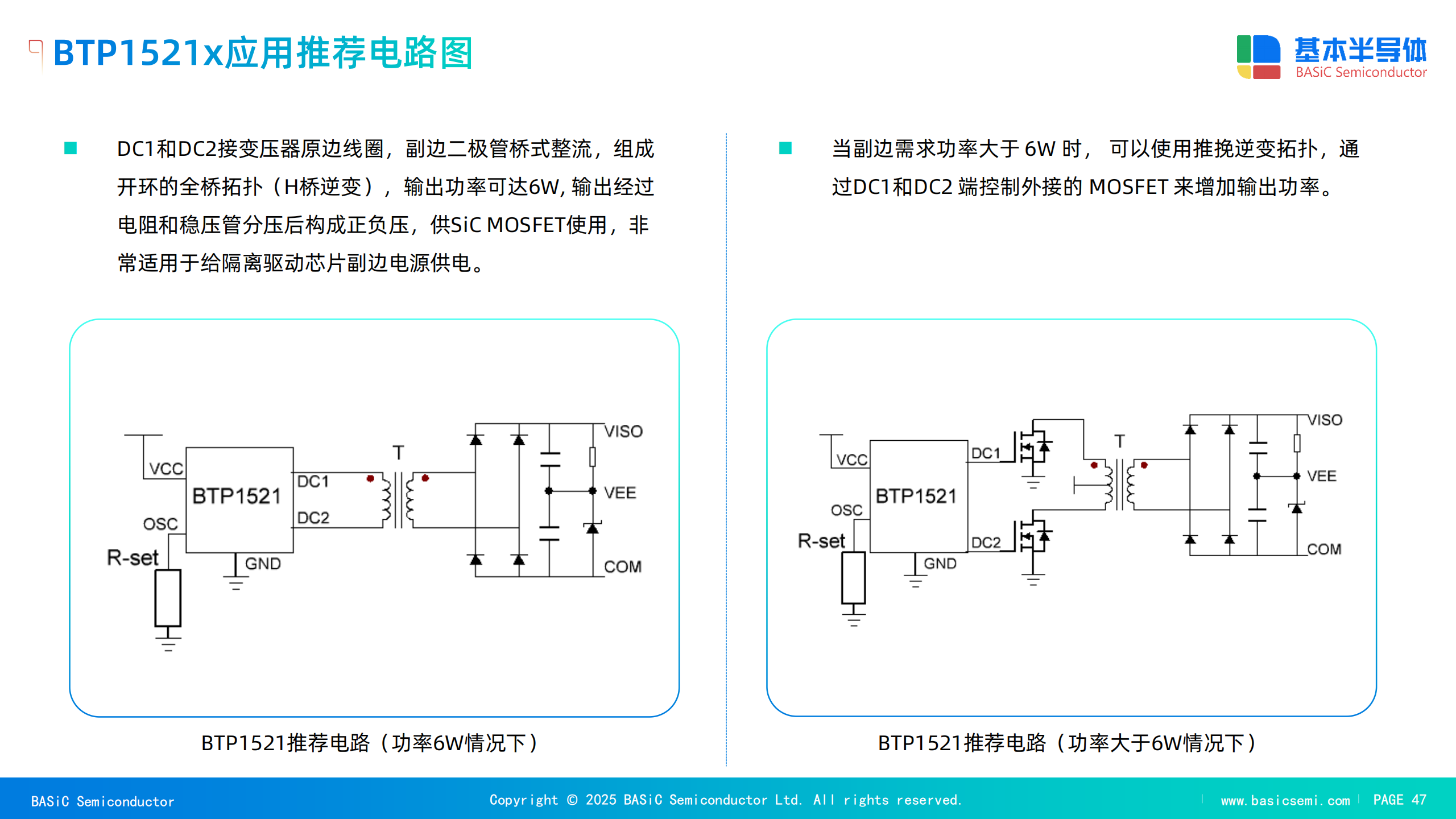

BTP1521x支持 直接驅動變壓器(6W)或外置MOSFET推挽拓撲(>6W)，覆蓋從消費電子快充(30W)到工業儲能(10kW+)的全場景需求。例如，在光伏逆變器中，通過外置MOSFET可將輸出功率擴展至200W，單位功率成本較TI的UCC28911方案低25%。

三、系統可靠性提升與長期收益

抗干擾與保護機制

SiC器件對門極電壓敏感，負壓關斷不足易導致誤導通。BTP1521x通過 內置過溫保護(160℃閾值) 和 VCC欠壓鎖定(4.7V閾值)，結合外部穩壓管分壓(如4.7V穩壓管拆分為+18V/-4V)，確保驅動電壓穩定性。測試表明，在高溫125℃下，BTP1521x供電的SiC模塊效率波動小于0.2%。

壽命與維護成本優化

傳統硅基驅動方案因高溫降額需額外散熱設計，而BTP1521x的 DFN3*3-8/SOP-8封裝熱阻僅82.11°C/W，可耐受175℃結溫，適配SiC模塊的高溫工作環境(通常Tj=150-175℃)。在工業變頻器中，BTP1521x方案的無故障運行時間(MTBF)達10萬小時，較硅基方案提升50%。

BASiC基本股份針對SiC碳化硅MOSFET多種應用場景研發推出門極驅動芯片，可適應不同的功率器件和終端應用。BASiC基本股份的門極驅動芯片包括隔離驅動芯片和低邊驅動芯片，絕緣最大浪涌耐壓可達8000V，驅動峰值電流高達正負15A，可支持耐壓1700V以內功率器件的門極驅動需求。

BASiC基本股份低邊驅動芯片可以廣泛應用于PFC、DCDC、同步整流，反激等領域的低邊功率器件的驅動或在變壓器隔離驅動中用于驅動變壓器，適配系統功率從百瓦級到幾十千瓦不等。

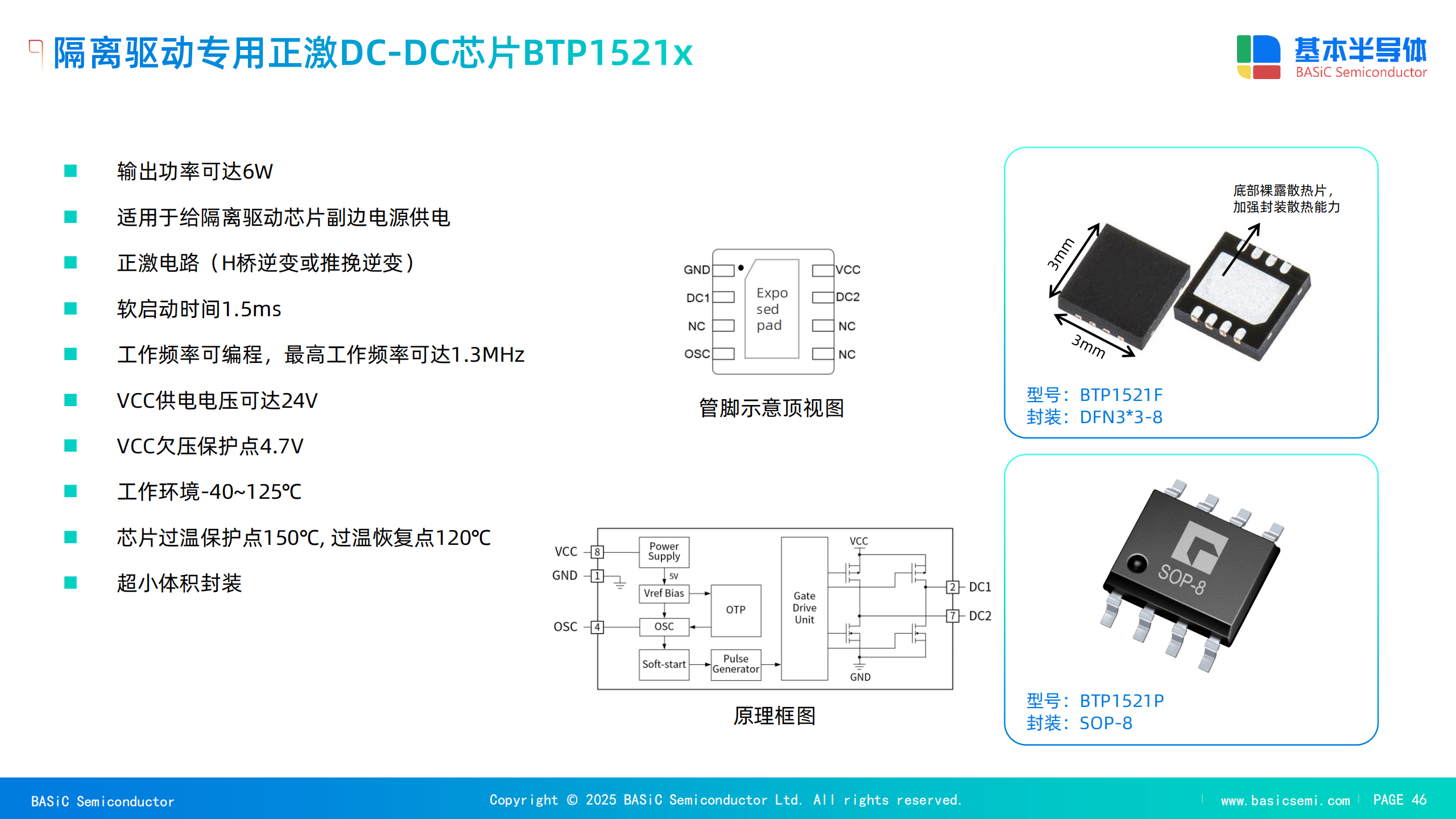

BASiC基本股份推出正激 DCDC 開關電源芯片BTP1521xx，該芯片集成上電軟啟動功能、過溫保護功能，輸出功率可達6W。芯片工作頻率通過OSC 腳設定，最高工作頻率可達1.5MHz，非常適合給隔離驅動芯片副邊電源供電。

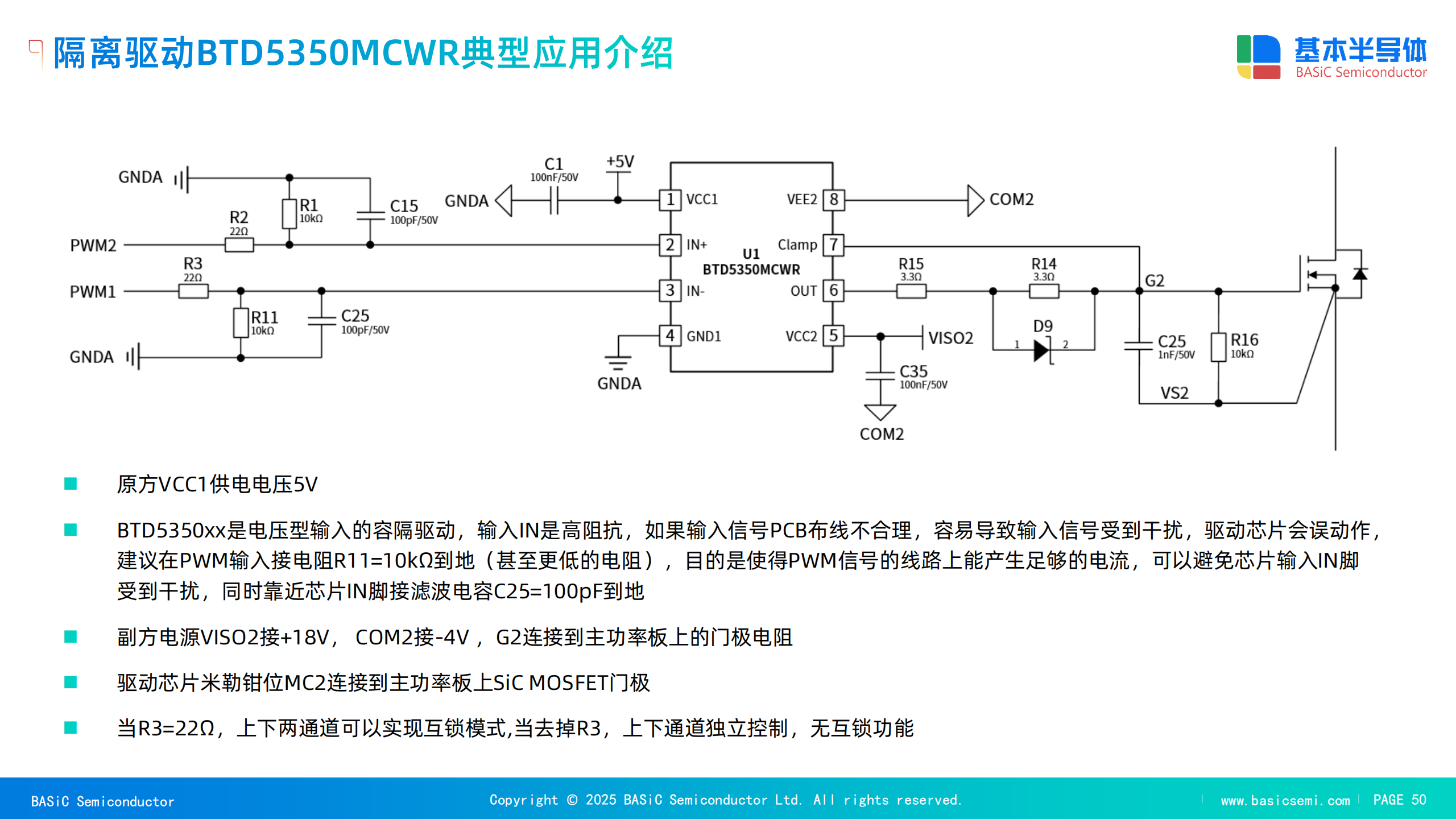

對SiC碳化硅MOSFET單管及模塊+18V/-4V驅動電壓的需求，BASiC基本股份提供自研電源IC BTP1521P系列和配套的變壓器以及驅動IC BTL27524或者隔離驅動BTD5350MCWR(支持米勒鉗位)。

結論：為何BTP1521P/F是SiC時代的“破局者”?

技術適配性：高頻、高集成度設計完美匹配SiC器件的物理特性;

成本顛覆：BOM成本降低30%以上，推動SiC模塊價格進入“甜蜜點”;

生態閉環：與基本半導體的SiC MOSFET功率器件單管及模塊(如B3M040120Z)、驅動芯片(如BTD5350MCWR)形成垂直整合方案，加速替代硅基IGBT/Si MOSFET。

基本半導體自主研發的工業級全碳化硅MOSFET功率模塊產品類型豐富，包括EasyPACK?封裝的E1B & E2B工業級碳化硅MOSFET模塊，以及34mm封裝的全碳化硅MOSFET半橋模塊，產品在比導通電阻、開關損耗、可靠性等方面表現出色，可廣泛應用于大功率充電樁、有源電力濾波器(APF)、儲能變流器(PCS)、高端電焊機、數據中心UPS、高頻DCDC變換器等領域。

汽車級全碳化硅功率模塊是基本半導體為新能源汽車主逆變器應用需求而研發推出的系列MOSFET功率模塊產品，包括Pcore?6?汽車級HPD模塊(6芯片并聯、8芯片并聯)、?Pcore?2?汽車級DCM模塊、?Pcore?1?汽車級TPAK模塊、Pcore?2?汽車級ED3模塊等，采用銀燒結技術等基本半導體最新的碳化硅 MOSFET 設計生產工藝，綜合性能達到國際先進水平，通過提升動力系統逆變器的轉換效率，進而提高新能源汽車的能源效率和續航里程。

BASiC基本股份自2017年開始布局車規級SiC碳化硅器件研發和制造，逐步建立起規范嚴謹的質量管理體系，將質量管理貫穿至設計、開發到客戶服務的各業務過程中，保障產品與服務質量。BASiC基本股份分別在深圳、無錫投產車規級SiC碳化硅(深圳基本半導體)芯片產線和汽車級SiC碳化硅功率模塊(無錫基本半導體)專用產線;BASiC基本股份自主研發的汽車級SiC碳化硅功率模塊已收獲了近20家整車廠和Tier1電控客戶的30多個車型定點，是國內第一批SiC碳化硅模塊(比如BASiC基本股份)量產上車的頭部企業。

未來，隨著新能源汽車、光伏儲能等領域對功率密度和效率的要求持續提升，BTP1521P/F將成為驅動硅基器件向碳化硅全面升級的關鍵推手。
