亞非拉市場工商業儲能破局之道:基于SiC碳化硅功率模塊的高效、高可靠PCS解決方案
—— 為高溫、電網不穩環境量身定制的技術革新
傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊,助力電力電子行業自主可控和產業升級!
傾佳電子楊茜跟住SiC碳化硅MOSFET功率器件三個必然,勇立功率半導體器件變革潮頭:
傾佳電子楊茜跟住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢!
傾佳電子楊茜跟住SiC碳化硅MOSFET單管全面取代IGBT單管和高壓平面硅MOSFET的必然趨勢!
傾佳電子楊茜跟住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢!
痛點直擊:亞非拉市場的獨特挑戰
在亞非拉地區部署工商業儲能系統(ESS)面臨三大核心挑戰:
高溫環境:環境溫度常超45℃,傳統IGBT模塊降額嚴重,系統效率驟降;
電網波動:電壓驟升/跌落頻發,功率器件需承受高浪涌電流;
成本敏感:初始投資與運維成本需極致優化,縮短投資回報周期。
解決方案核心:SiC MOSFET功率模塊的革命性突破
以基本半導體BMF240R12E2G3(1200V/5.5mΩ)為代表的SiC半橋模塊,為125kW PCS提供三大技術優勢:
1. 高溫高效:重新定義散熱邊界
負溫度開關特性:Eon損耗隨溫度升高不升反降(Tj=125℃時Eon比常溫降低12%),顛覆傳統器件性能曲線(圖25)。

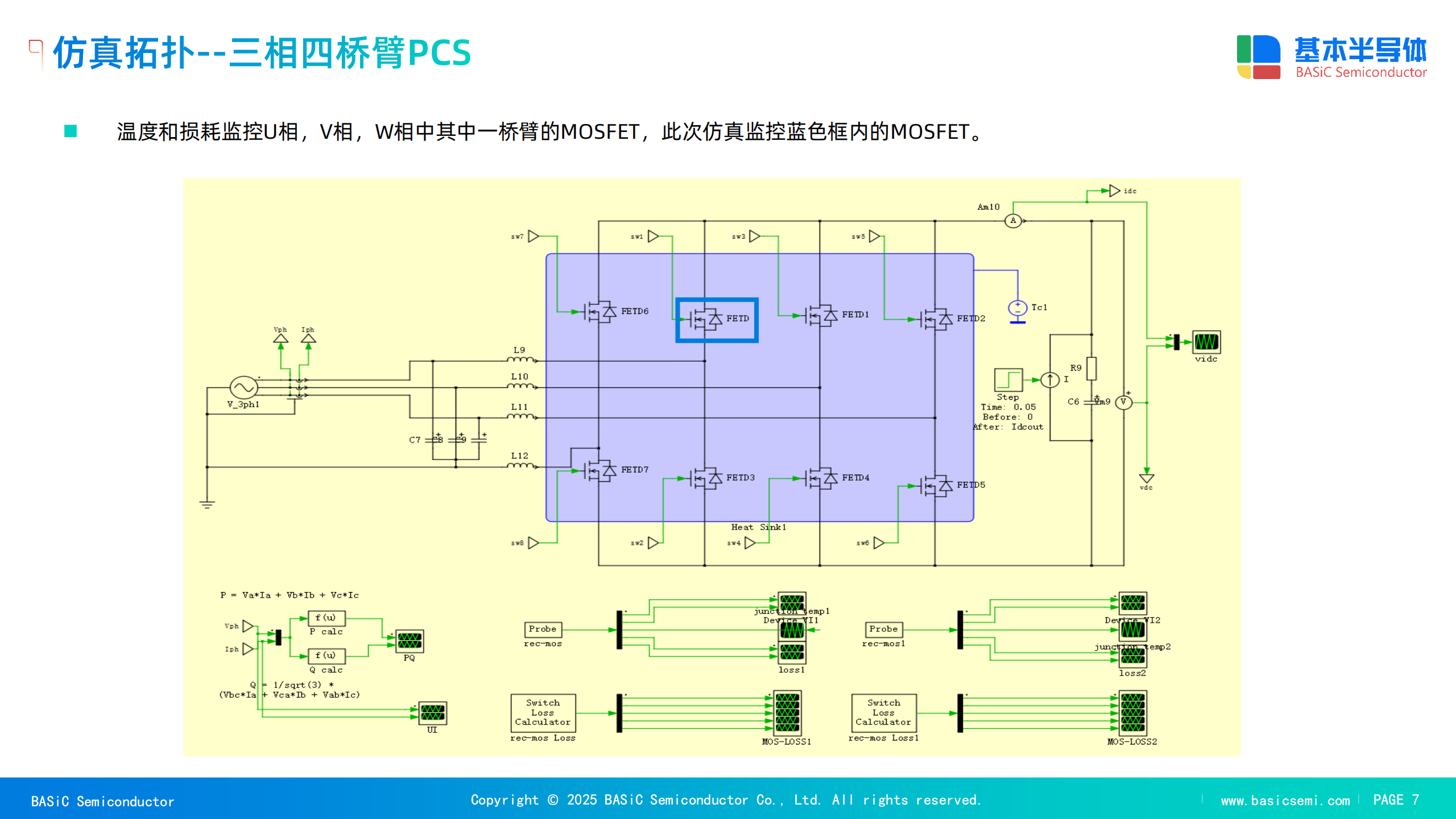

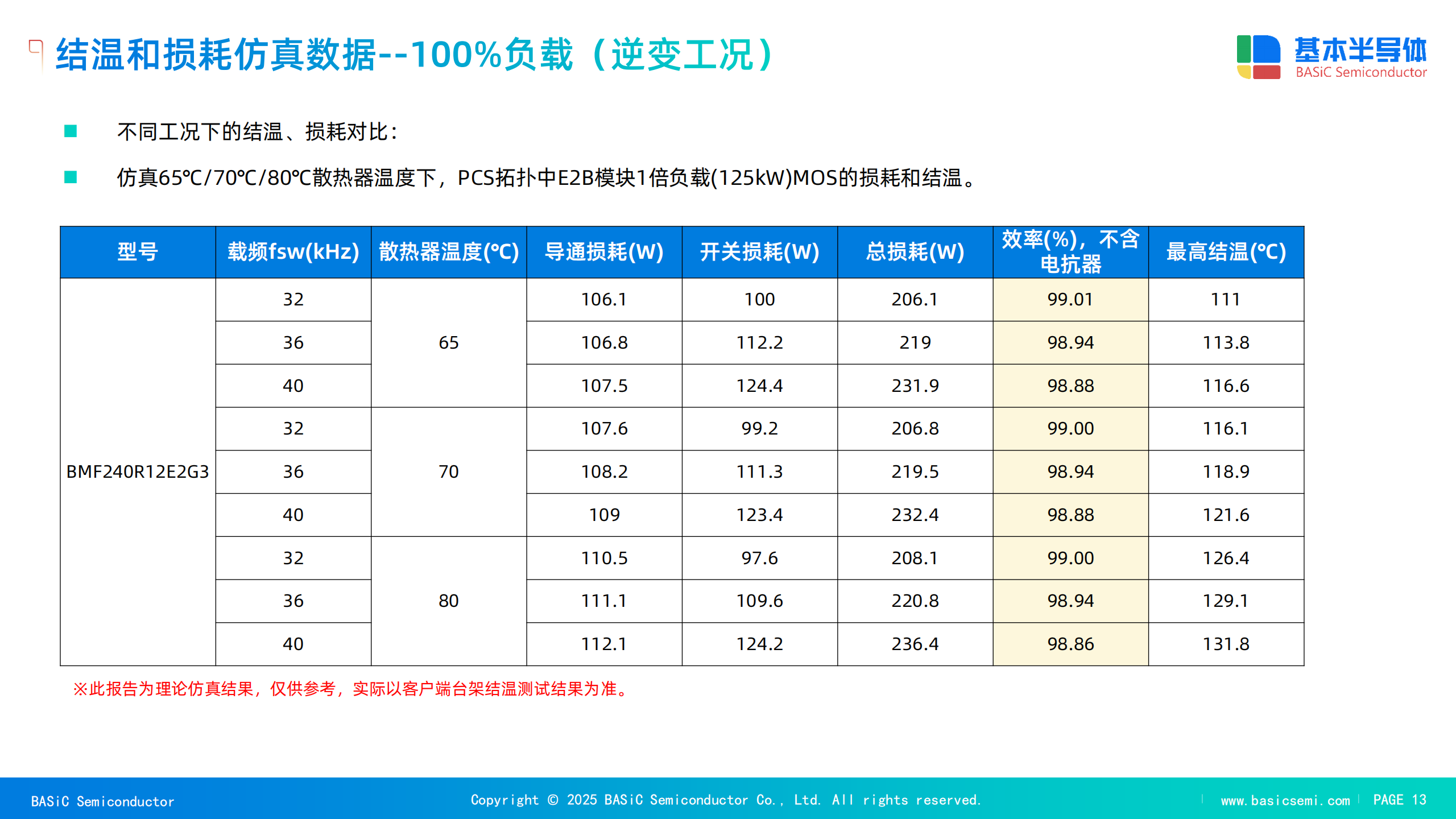

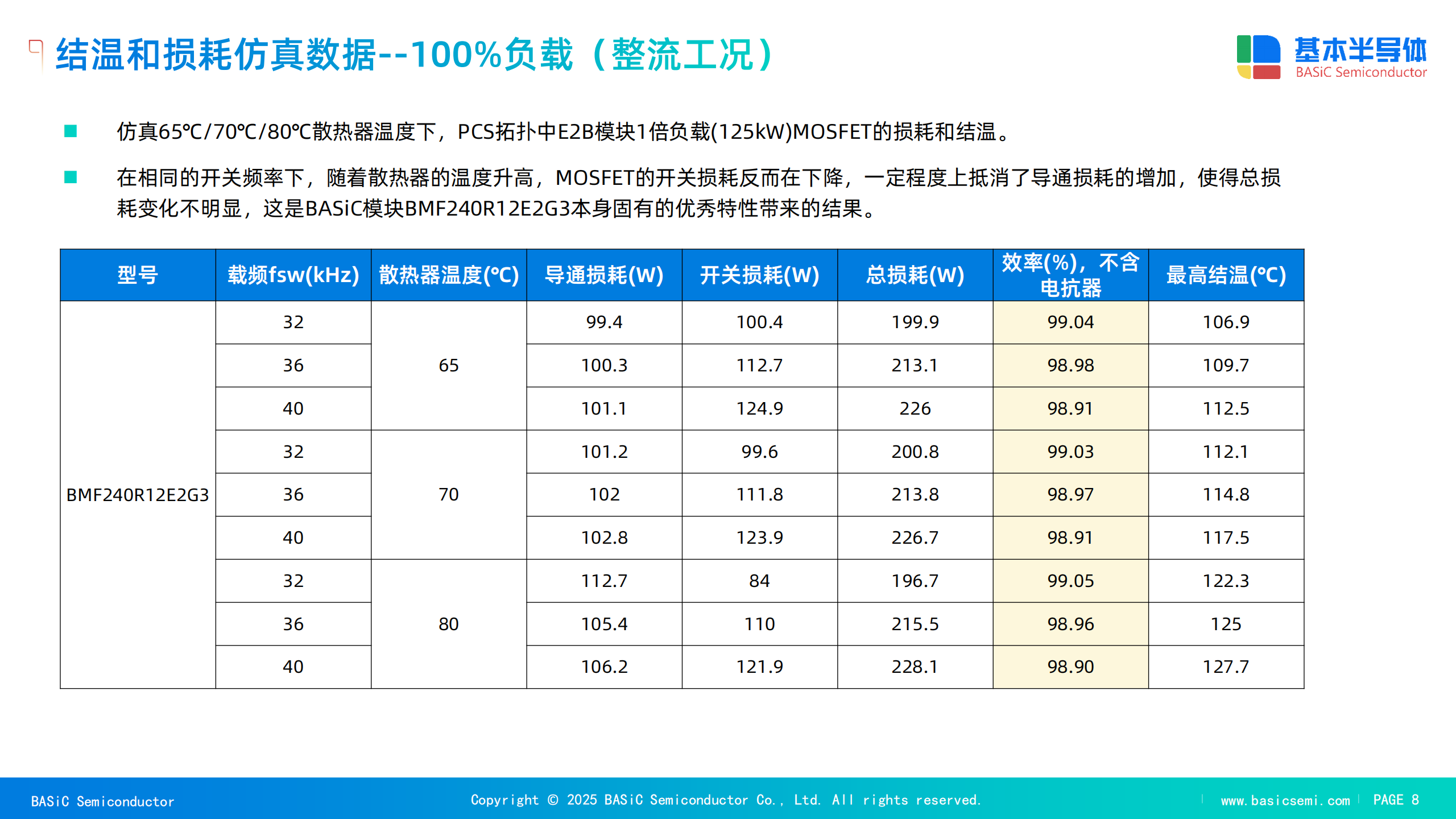

實測數據:80℃散熱器溫度下,150kW逆變工況總損耗僅300.2W,效率高達98.86%,比IGBT方案全溫域效率提升1%以上。
價值:直接減少散熱系統體積,降低20%冷卻成本,適應熱帶地區長期滿載運行。
2. 抗浪涌與長壽命設計:應對電網波動

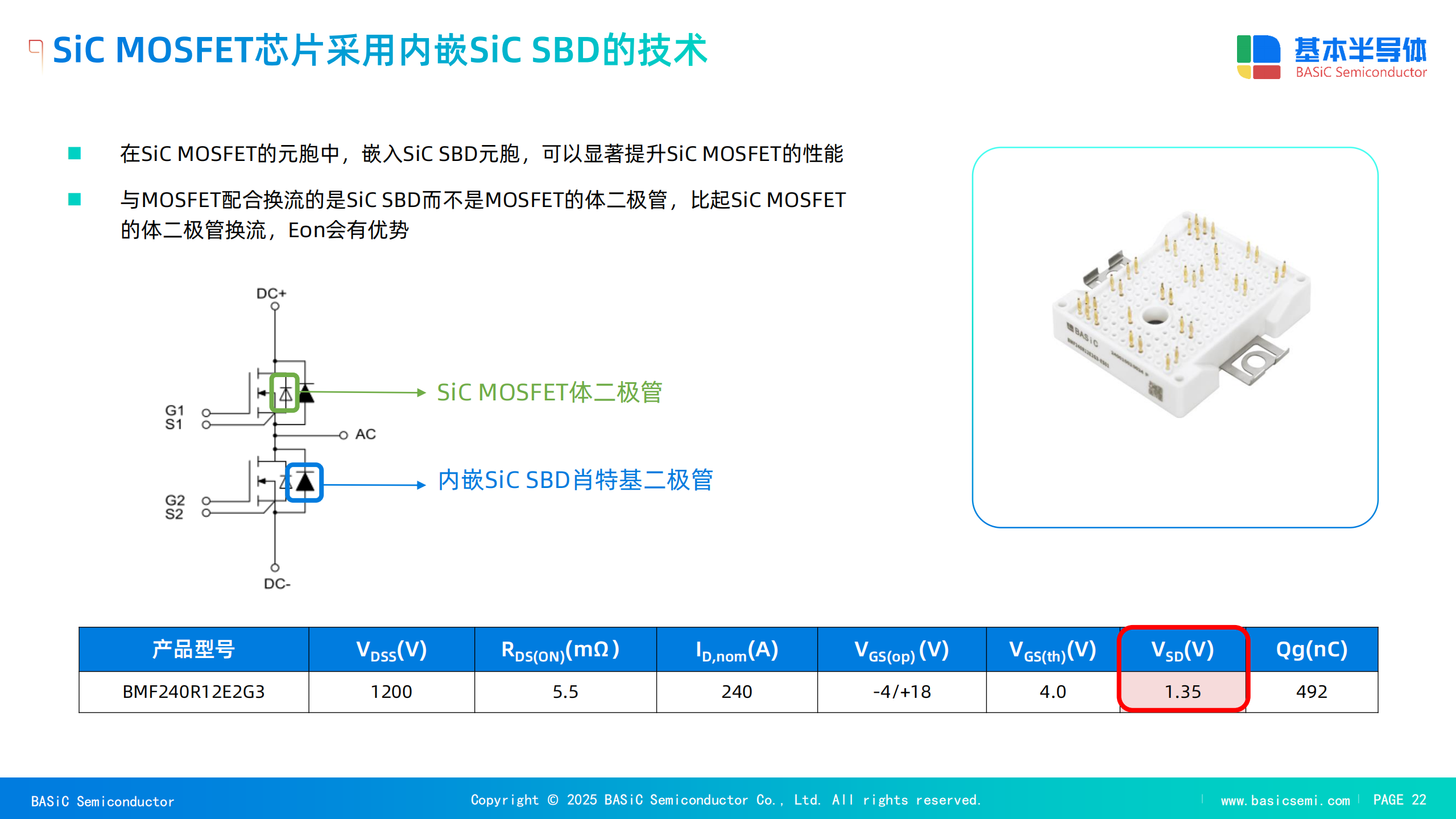

嵌入式SiC SBD技術:
體二極管正向壓降(VSD)僅1.35V(W***競品>4.8V),浪涌電流導通損耗降低65%(表29);
抗Ron波動能力提升14倍(1000小時后Ron波動<3%,傳統方案達42%)(圖23)。
Si?N?陶瓷基板:
熱導率90W/mK + 抗彎強度700N/mm2,比AlN基板抗熱沖擊能力提升100倍(1000次循環無分層)(圖21)。

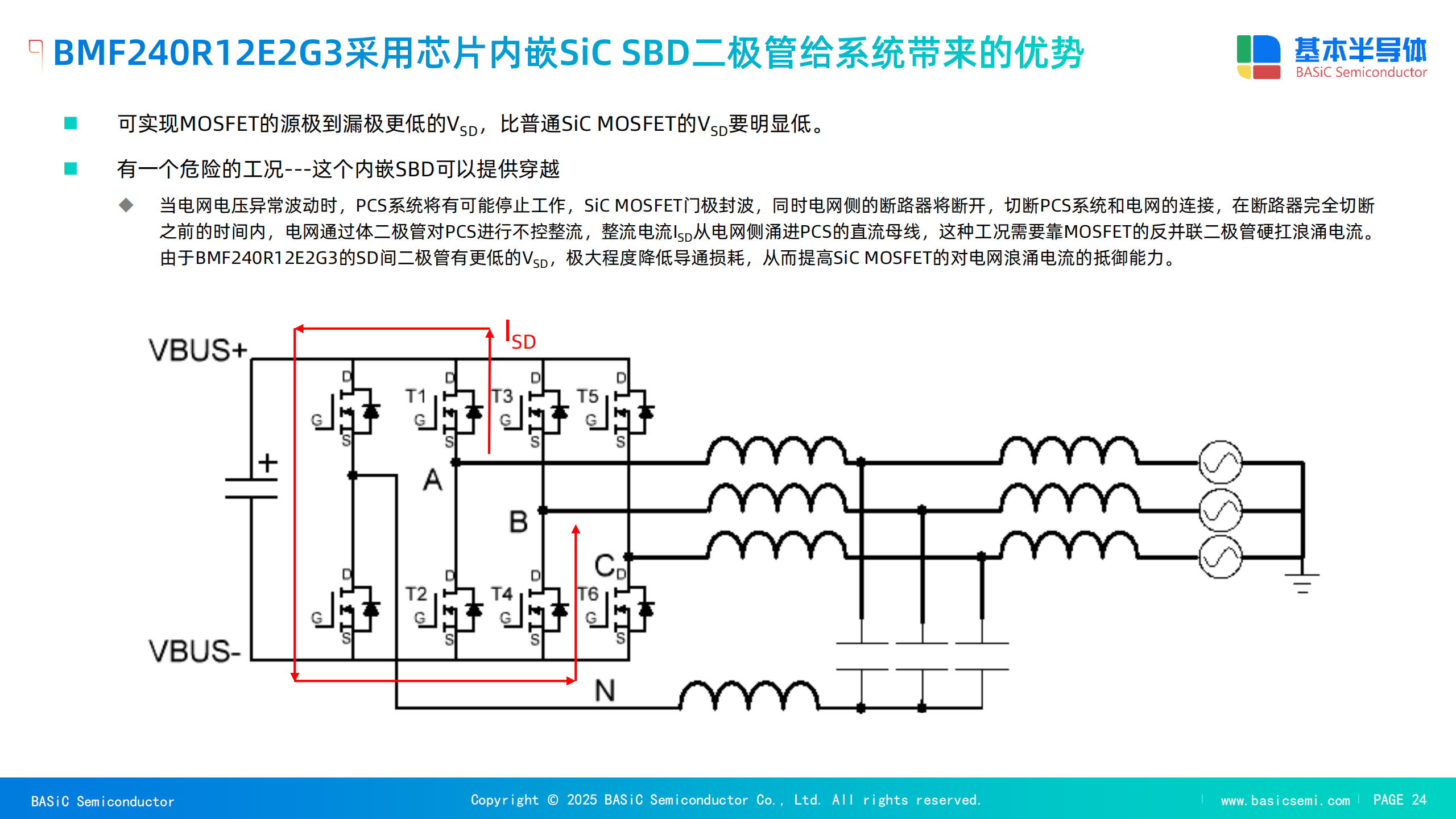

價值:抵御電網異常時的反向電流沖擊,延長模塊壽命30%,降低運維頻率。
3. 系統級成本優化:從器件到整柜
功率密度提升:SiC方案PCS尺寸比IGBT方案體積縮小;
整柜集成優勢:125kW/250kWh儲能一體柜數量減少20%(1MW系統僅需8柜),初始成本降低5%;
投資回報:效率提升+維護減少,縮短回本周期2.4個月。
為研發工程師定制的關鍵技術細節
? 驅動設計:攻克SiC并聯與米勒難題

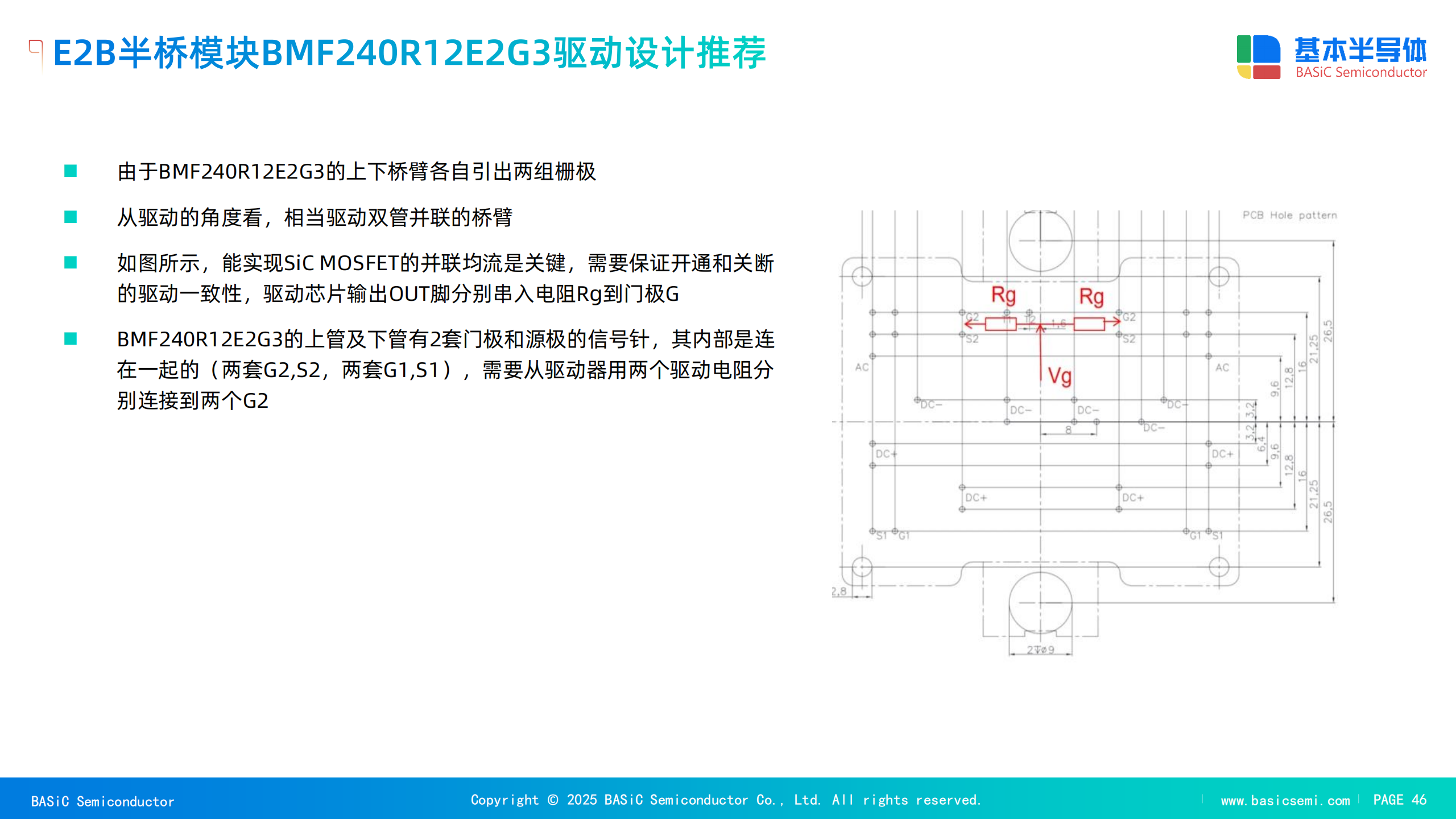

雙門極獨立驅動:針對BMF240R12E2G3的雙G極結構(Page 46),采用雙路Rg電阻(推薦值3.3Ω)確保并聯均流。
米勒鉗位強制配置:

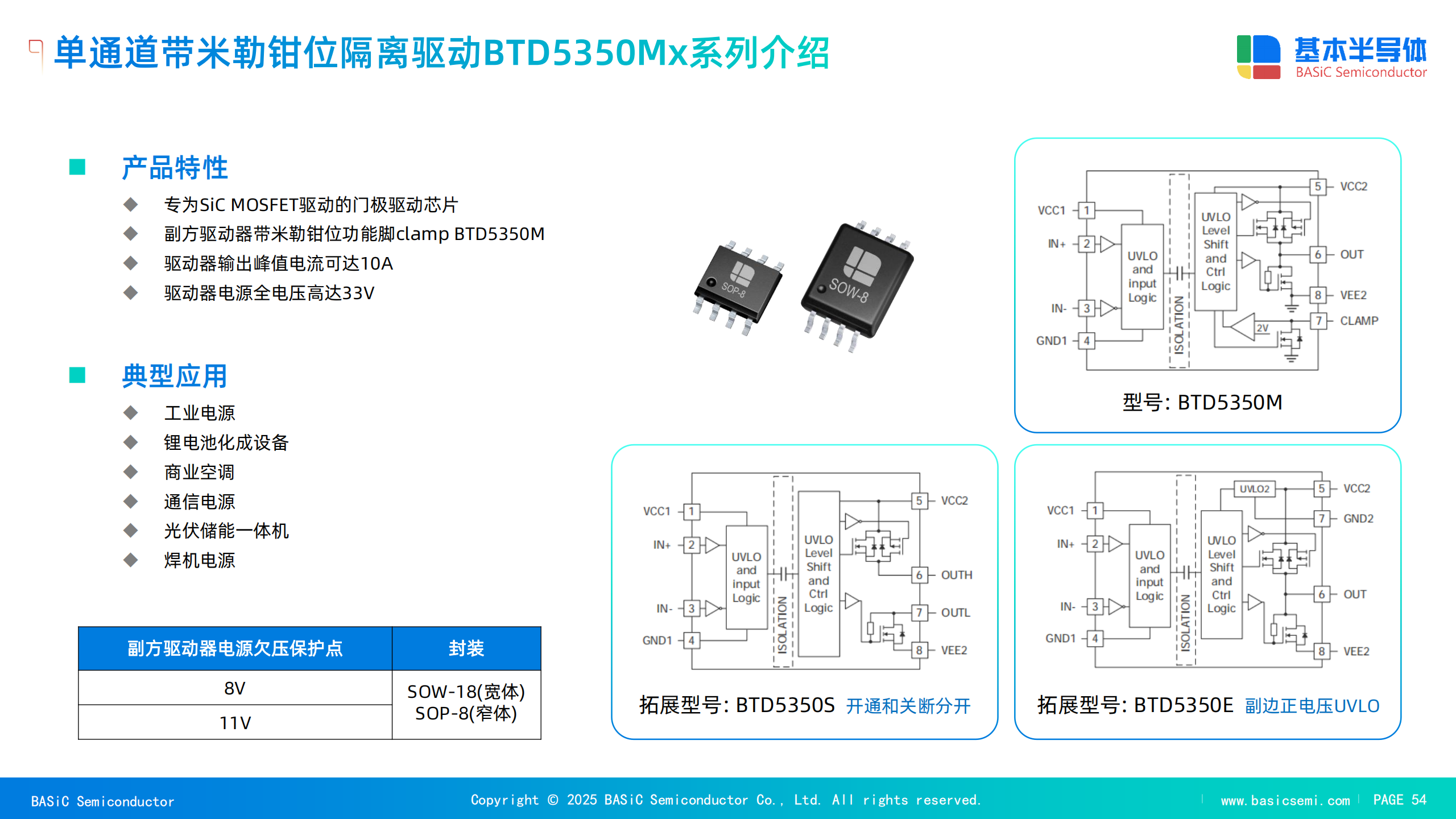

搭配BTD5350MCWR隔離驅動芯片(峰值電流10A),Clamp腳直連門極;
實測將下管Vgs尖峰從7.3V壓制至0V(Page 52),杜絕橋臂直通風險。
多管并聯方案:Clamp腳串聯肖特基二極管(如SS34)隔離驅動回路(Page 56)。
? 輔助電源:寬電壓輸入的可靠性保障

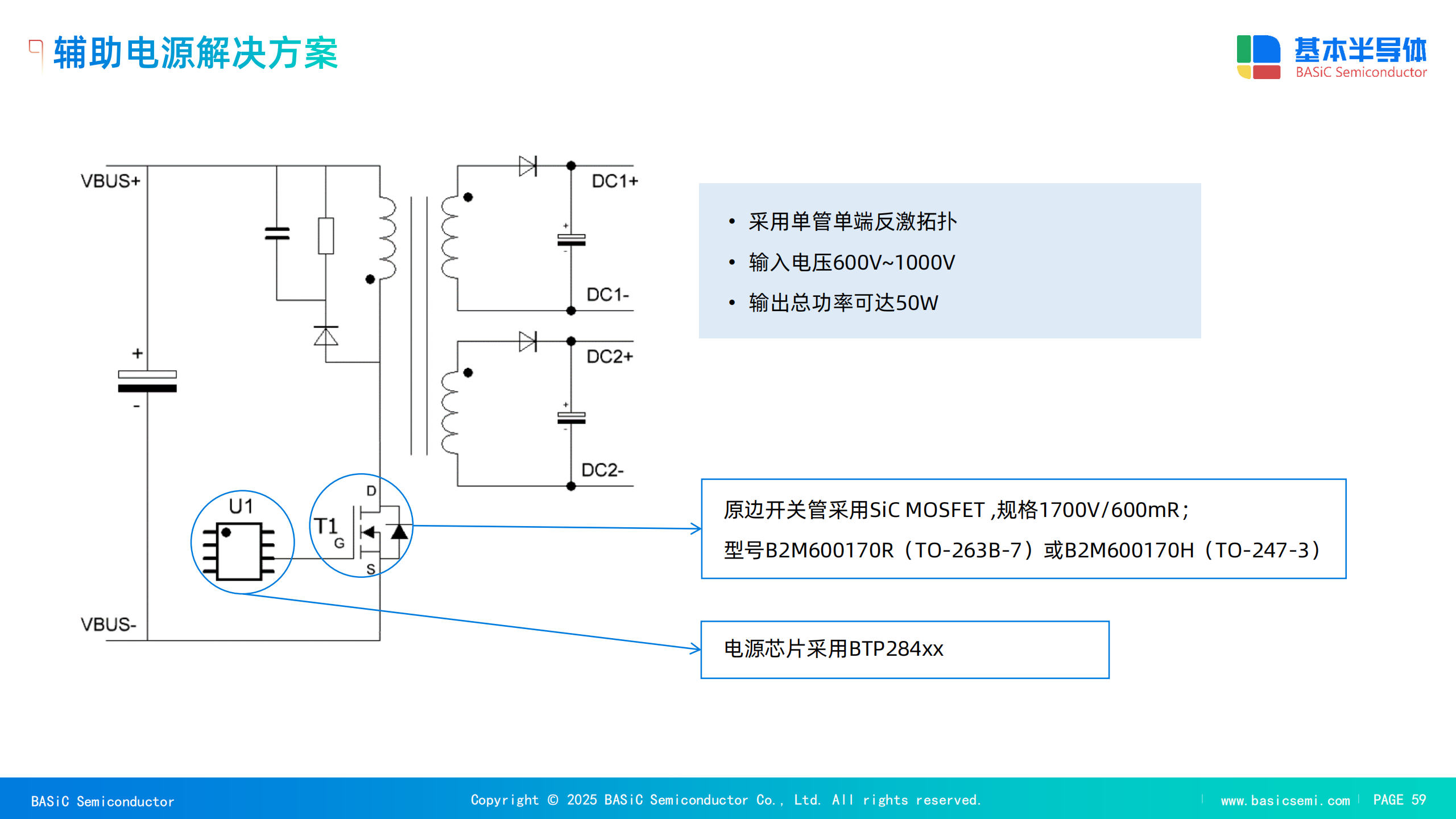

高壓母線取電方案:1700V SiC MOSFET(B2M600170H)+反激控制器BTP284xDR,支持600–1000V寬輸入(Page 59);
50W輸出滿足驅動板、風扇、控制電路需求,適應±20%電網波動。
亞非拉場景落地案例
埃及開羅光伏+儲能工廠項目
挑戰:環境溫度50℃+每日2次電網電壓跌落;
方案:4套125kW SiC PCS(基于BMF240R12E2G3) + 1MWh儲能柜;
結果:
峰值效率99.04%,2年無模塊失效;
電網跌落時100%成功穿越;
投資回收期<4年。

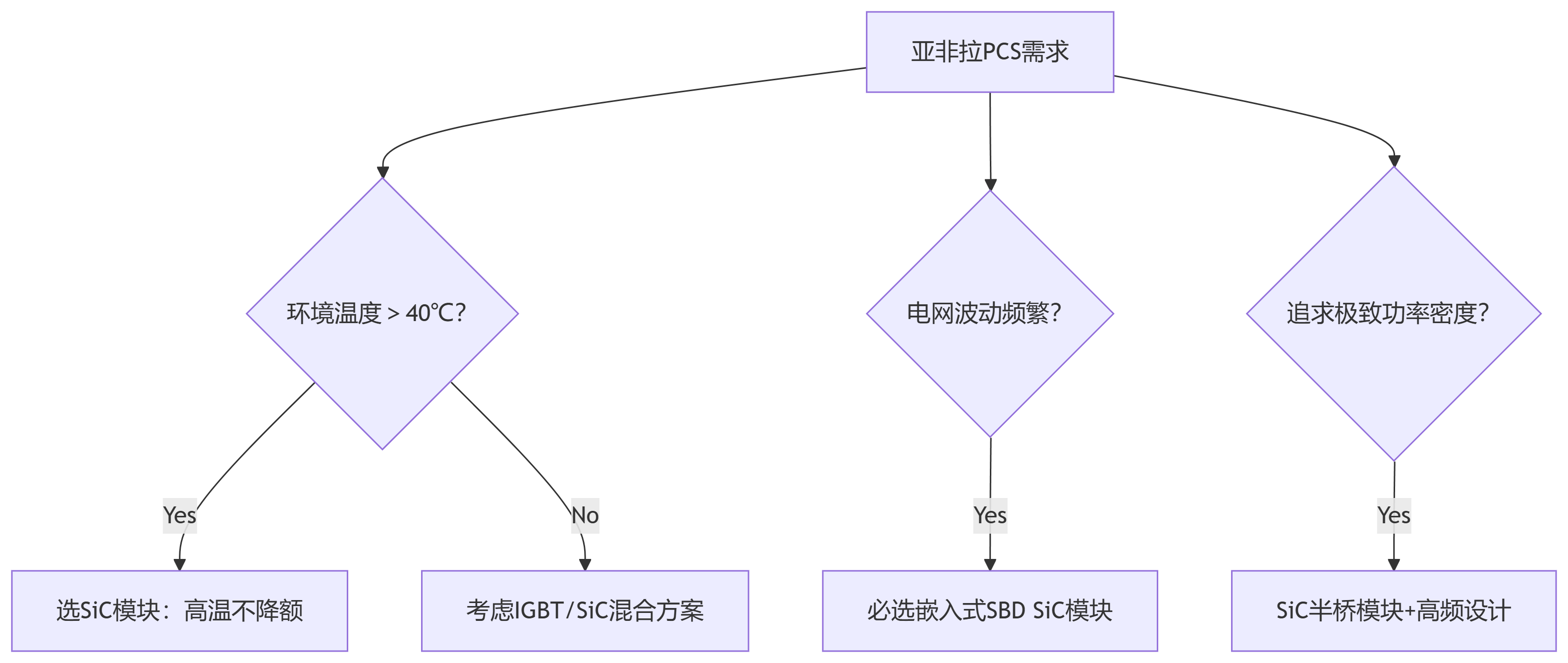

為什么選擇此方案?—— 研發決策樹
立即行動
獲取《125kW工商業SiC PCS仿真報告》+BMF240R12E2G3碳化硅功率模塊樣品(附驅動設計指南):
-
