概述
MAX14830是一款先進的四通道通用異步收發器(UART)，每路UART帶有128字先入/先出(FIFO)接收和發送緩存器，以及高速串行外設接口(SPI?)或I2C控制器接口。PLL和分?jǐn)?shù)波特率發生器為波特率編程和參考時鐘選擇提供了極大靈活性。

4路UART中的每一路均可通過帶內SPI/I2C尋址選擇。收發器和控制器接口的邏輯電平轉換能夠方便地連接微控制器、FPGA以及不同供電電壓的收發器。

豐富的功能設計簡化了半雙工通信應用的收發器控制。MAX14830可通過SPI觸發同步啟動獨立的UART傳輸。板載定時器允許設置發送器之間的延遲以及GPIO產生的時鐘。

128字FIFO具有高級FIFO控制功能，可減少主處理器的數據流管理。

MAX14830采用48引腳TQFN (7mm x 7mm)封裝，工作在-40°C至+85°C擴展級溫度范圍。
數據表：*附件：MAX14830四通道串行UART，具有128字FIFO中文手冊.pdf

應用

• 飛機通信總線
• 工業控制系統
• IO-Link主控制器
• 醫療系統
• 銷售終端(POS)
• 可編程邏輯控制器(PLC)

特性

• 將SPI/MICROWIRE或I^2^C微處理器總線橋接到異步接口，例如RS-485、RS-232或IrDA^SM^
  • SIR和MIR兼容IrDA編碼器/解碼器
  • 線路噪聲指示確保數據鏈路完整性
• 128字深度緩沖器和自動控制功能有助于減輕微控制器負荷
  • 每路UART提供128字發送和接收FIFO
  • 發送器通過SPI命令同步
  • 硬件流控制，使用低電平有效/RTS_和低電平有效/CTS_ 輸出及輸入
  • 自動軟件流控制(XON/XOFF)
  • 自動收發器方向控制
  • 可編程建立和保持時間，用于收發器控制
  • 自動發送器禁用
  • 半雙工回波抑制
  • 9位多點模式地址檢測和過濾
    • 特殊字符檢測
    • 基于GPIO的字符檢測
    • 4個定時器連接至GPIO
    • 16個靈活GPIO，20mA驅動能力
• 節省電路板面積
  • TQFN (7mm × 7mm)封裝
• 快速數據率允許不同接口標準下的最大系統靈活性
  • 16倍速采樣模式下，數據率高達6MBd (最大值)
  • 2倍速/4倍速模式下，數據率高達12/24MBd (最大值)
  • 高分辨率、可編程波特率
  • SPI時鐘速率高達26MHz
  • 超快速模式(Pm+) I^2^C高達1MHz
• 集成內部振蕩器，無需外部振蕩器、降低BOM成本
  • 分?jǐn)?shù)波特率發生器、預分頻器和鎖相環(PLL)
  • 控制器和收發器接口上的邏輯電平轉換可低至1.61V，確保系統兼容性
  • 寄存器兼容MAX3107、MAX3108、MAX3109

框圖

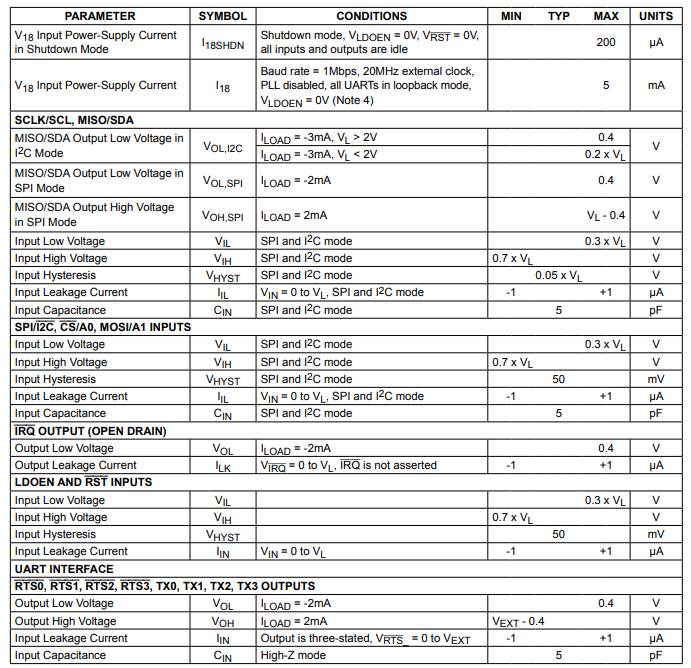

DC電氣特性

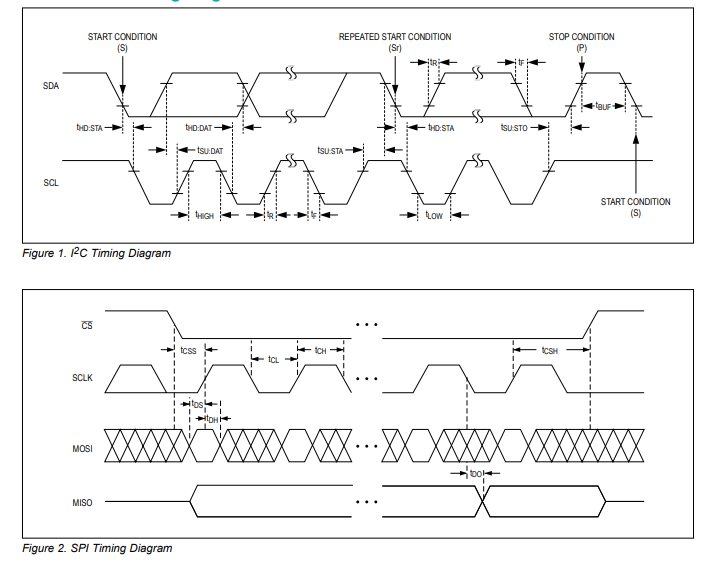

測試電路/時序圖

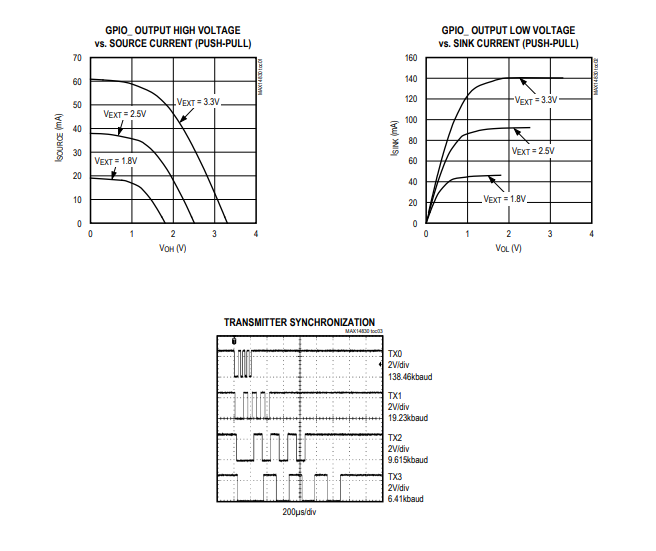

典型操作特性

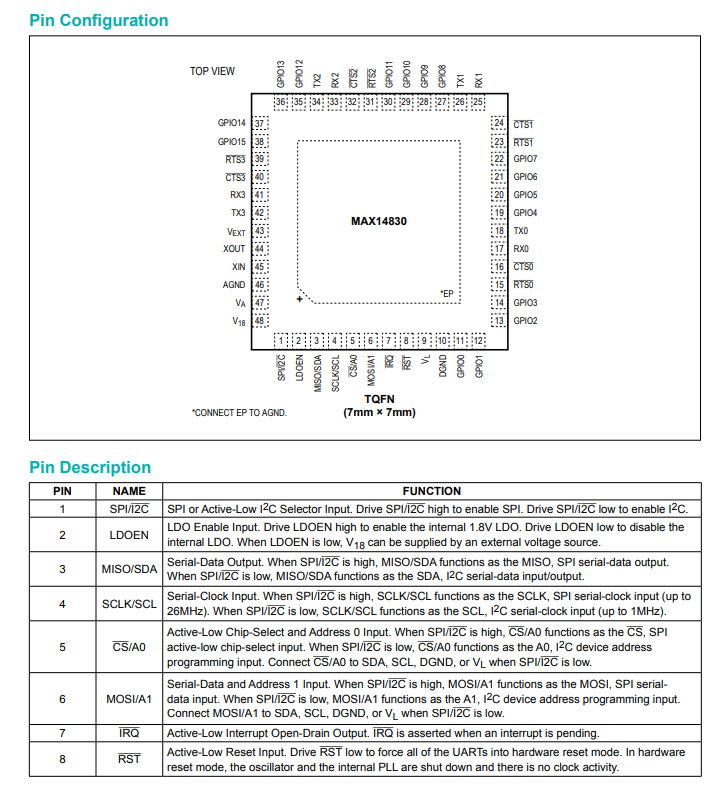

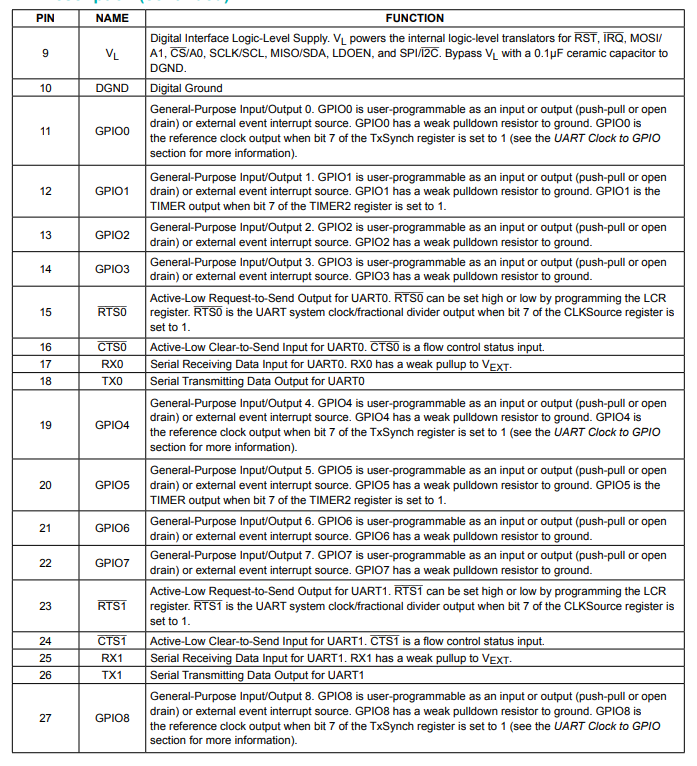

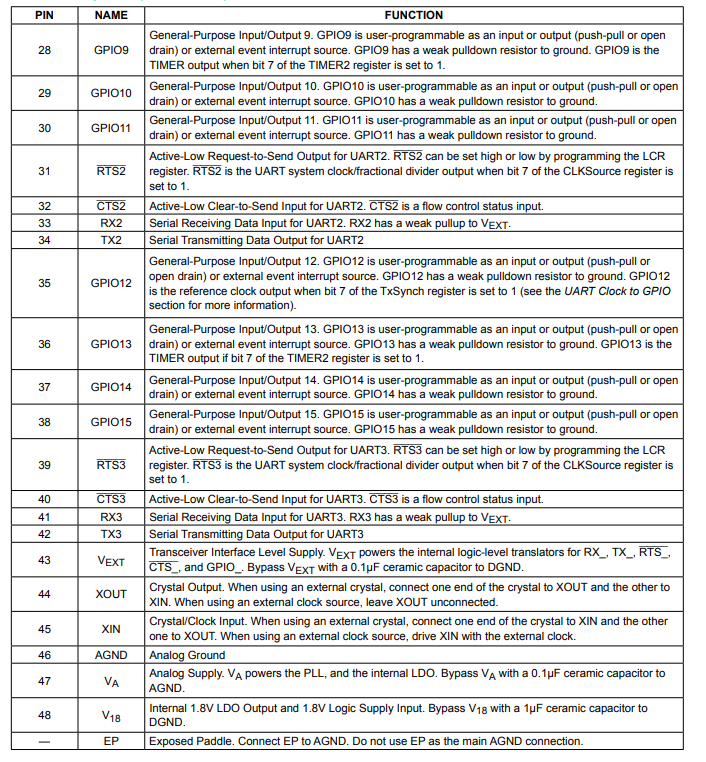

引腳配置描述
