概述
MAX3108為小尺寸通用異步收發器(UART)，每路接收和發送FIFO具有128個字，通過串行I2C或SPI控制器接口控制。自動休眠和關斷模式有助于降低待機功耗。500μA (最大)低電源電流和微小的25焊球WLP (2.1mm x 2.1mm)封裝，使MAX3108非常適合低功耗便攜裝置。MAX3108工作于1.71V至3.6V低電源電壓。

MAX3108的波特率高達24Mbps，非常適合高速數據傳輸。鎖相環(PLL)、預分頻器和分數波特率發生器支持高分辨率波特率編程，將波特率受參考時鐘的制約降至最小。

4路GPIO可用作輸入、輸出或中斷輸入。配置為輸出時，可設置為開漏輸出，并可吸入高達20mA的電流。

MAX3108非常適合便攜和手持裝置，采用25焊球(2.1mm x 2.1mm)、0.4mm焊距、WLP封裝，-40°C至+85°C擴展級工作溫度范圍。
數據表：*附件：MAX3108 SPI I2C UART，具有128字FIFO，WLP封裝中文手冊.pdf

應用

• 低功耗手持設備
• 醫療系統
• 移動互聯網設備
• 銷售終端(POS)
• 便攜式通信設備

特性

• 24Mbps (最大)波特率
• 集成PLL和分頻器
• 1.71V至3.6V電源范圍
• 支持高分辨率波特率編程
• SPI時鐘速率高達26MHz
• 快速I2C模式，速率高達1MHz
• /RTS和/CTS自動硬件流控制
• XON/XOFF自動軟件流控制
• 特殊字符檢測
• 9位多點模式數據濾波
• SIR和MIR兼容IrDA?編碼器/解碼器
• 控制器和收發器接口提供靈活的邏輯電平
• 4路靈活的GPIO
• 電源噪聲指示
• 關斷和自動休眠模式
• 35μA (最大值)低VCC關斷電流
• 兼容于MAX3107寄存器
• 微型、25焊球、WLP封裝(2.1mm × 2.1mm)

框圖

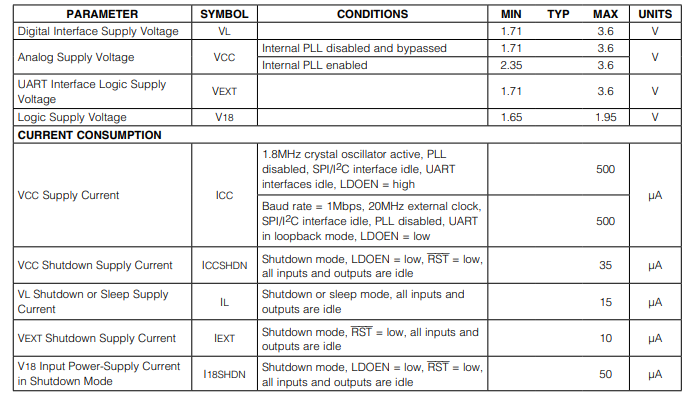

DC電氣特性

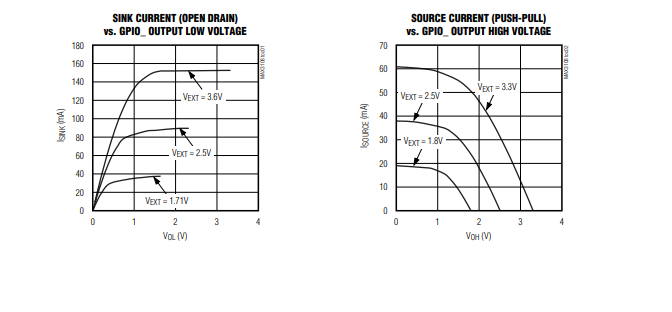

典型操作特性

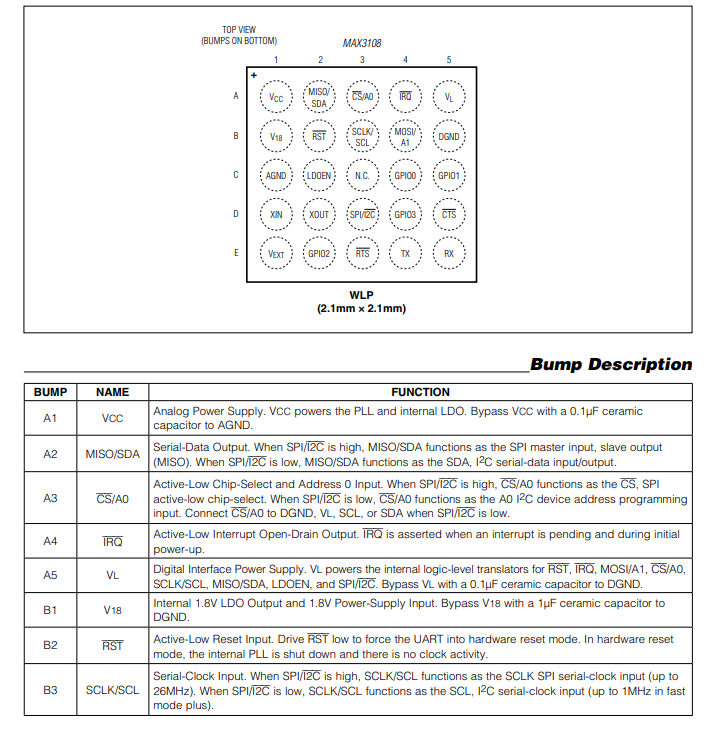

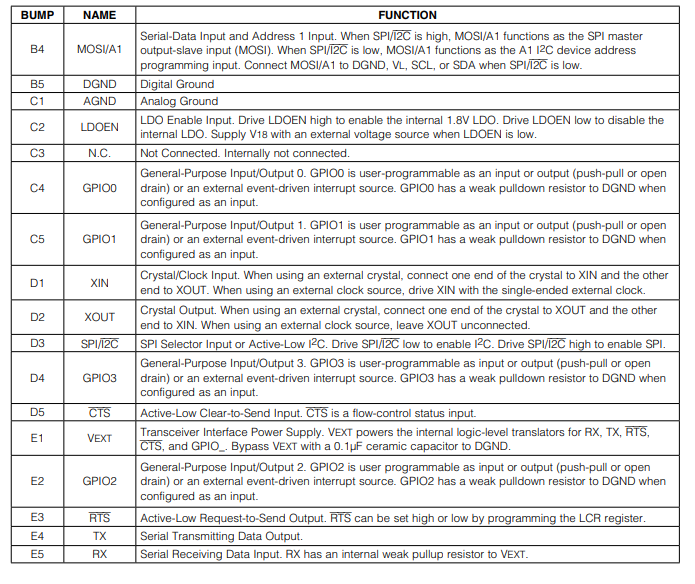

引腳配置描述

詳細說明

MAX3108通用異步收發傳輸器（UART）在SPI/MICROWIRE? 或I2C 微處理器橋接器與外部異步串行數據通信鏈路之間建立連接。MAX3108包含先進的UART、可編程波特率發生器以及四個通用的8位寄存器，這些寄存器可由主機監控。MAX3108通過外部引腳進行訪問，SPI或I2C的選擇由功能決定，具體見寄存器映射部分的相關功能。

主機控制器將數據寫入發送保持寄存器（THR），數據通過SPI或I2C接口傳輸。數據首先自動推送至發送先入先出存儲器（FIFO），經過格式化后從TX引腳發出。MAX3108在傳輸選定波特率的數據前，會添加起始位、停止位和奇偶校驗位。配置寄存器決定波特率、時鐘源以及時鐘頻率預分頻。

MAX3108接收器檢測到起始位（從高電平到低電平的跳變）后，內部時鐘以16倍波特率對數據進行采樣。接收到的數據會自動存入接收FIFO，主機微控制器可通過接收保持寄存器（RHR）讀取這些數據。

MAX3108的寄存器組與MAX3107兼容。

寄存器組

MAX3108采用平面寄存器結構，無影子寄存器。寄存器均為8位寬。MAX3108的寄存器在某些方面與16C550寄存器相似。

接收和發送FIFO

接收FIFO和發送FIFO深度均為128字，減少了主機處理器用于高速、大容量數據傳輸和設備管理所需的中斷次數。隨著異步RX/TX接口數據速率接近主機控制器的SPI/I2C數據速率，UART管理和流控制對于主機處理器變得愈發重要。通過增大FIFO深度，主機被中斷的頻率降低，能夠以數據塊形式使用數據，減少FIFO操作。FIFO觸發級別可向主機控制器生成中斷，表明已達到編程設定的FIFO填充級別。發送和接收觸發級別通過FIFOTRgLvl寄存器進行編程，分辨率為八個FIFO位置。接收FIFO觸發信號告知主機，接收FIFO中有指定數量的字可供整塊讀取，或者已知數量的空閑FIFO位置可用且已準備好填充。當發送FIFO填充級別達到編程設定的觸發級別時，發送FIFO觸發會生成中斷。這樣主機就知道要控制寫入發送FIFO的速率。

主機可通過TxFIFOLvl和RxFIFOLvl寄存器讀取每個FIFO中的字數。當MODE2[1]：FIORst位設置為高電平時，TxFIFO和RxFIFO的內容都會被清除。

發送器操作

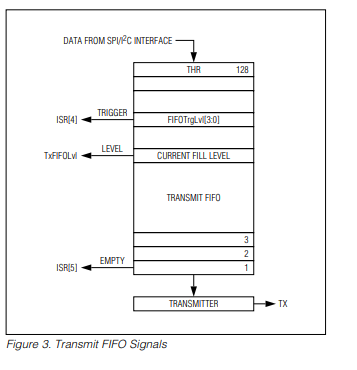

圖3展示了發送器的結構，發送FIFO可容納128個字，通過向THR寄存器寫入數據來添加這些字。

當前寫入TxFIFO的字數可由主機控制器通過TxFIFOLvl寄存器手動讀取。發送FIFO的填充級別 可通過以下方式確定：
