概述
MAX3109先進的雙通道通用異步收發器(UART)具有128字收發先進/先出(FIFO)堆棧和高速SPI?或I2C控制器接口。2倍速和4倍速模式允許工作在最高24Mbps數據速率。鎖相環(PLL)和分數波特率發生器允許靈活設置波特率、選擇參考時鐘。

利用收發器和控制器接口的獨立電平轉換器，可輕松連接采用不同電源供電的微控制器、FPGA和收發器。

帶有可選擇FIFO中斷的自動硬件、軟件流控制能夠從主控制器接管低級操作，減輕處理器負荷。自動半雙工收發器控制可編程建立、保持時間，從而允許MAX3109支持PROFIBUS-DP等高速通信系統。128字FIFO具有先進的FIFO控制功能，減輕主處理器的數據流管理負荷。

MAX3109提供32引腳TQFN (5mm x 5mm)封裝，工作在-40°C至+85°C擴展級溫度范圍。
數據表：*附件：MAX3109雙通道串行UART，帶有128字FIFO中文手冊.pdf

應用

• 汽車信息娛樂系統
• 手持式設備
• HVAC或樓宇控制
• 醫療系統
• 銷售終端(POS)
• 電表
• 可編程邏輯控制器(PLC)
  特性
• 將SPI/MICROWIRE或I^2^C微處理器總線橋接到異步接口，例如RS-485、RS-232或IrDASM
  • SIR和MIR兼容IrDA編碼器/解碼器
  • 線路噪聲指示確保數據鏈路的完整性
• 128字緩存器和自動控制功能有助于減輕微控制器負荷
  • /RTS_和/CTS_ Flow自動流控制
  • XON/XOFF自動軟件流控制
  • 9位多點模式數據濾波
    • 特殊字符檢測
    • 基于GPIO的字符檢測
    • 兩個定時器連接至GPIO
    • 8個靈活GPIO具有20mA驅動能力
• 節省電路板面積
  • TQFN (5mm x 5mm)封裝
  • 單芯片集成雙UART
• 快速數據率允許不同接口標準下的最大系統靈活性
  • 24Mbps (最大值)數據率
  • 高分辨率可編程波特率
  • SPI時鐘速率高達26MHz
  • 快速模式可支持高達1MHz的I2C通信
• 集成內部振蕩器，無需外部振蕩器、降低BOM成本
  • 集成PLL和分頻器
• 電源管理控制最大程度地降低便攜產品功耗
  • 1.71V至3.6V供電范圍
  • 關斷和自動休眠模式
    • 關斷電流僅為1μA
• 控制器和收發器接口提供靈活的邏輯電平轉換，確保系統兼容性
• 寄存器兼容MAX3107、MAX3108和MAX148301

框圖

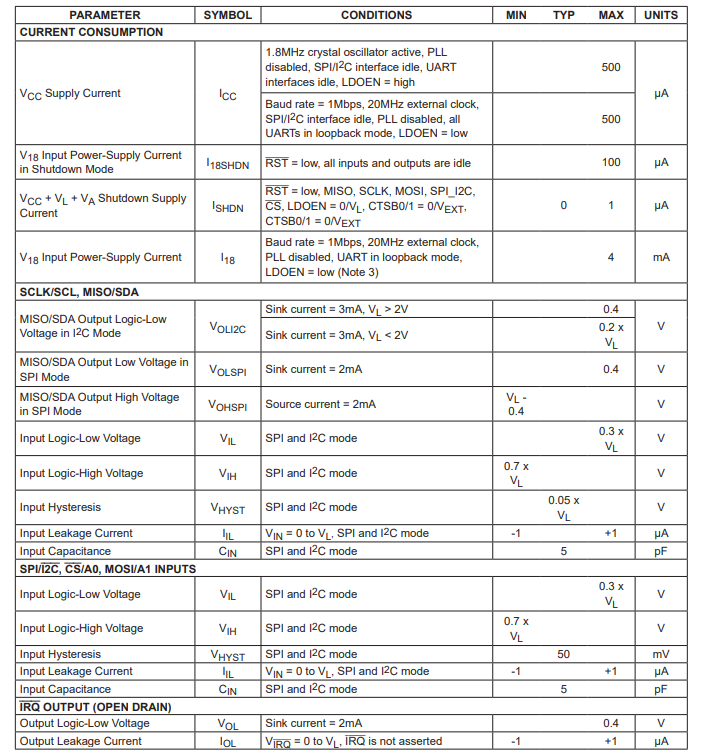

DC電氣特性

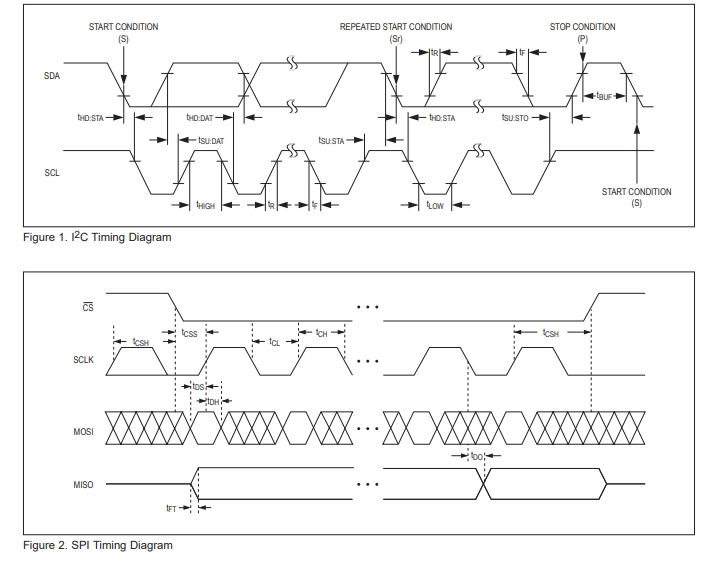

時序圖

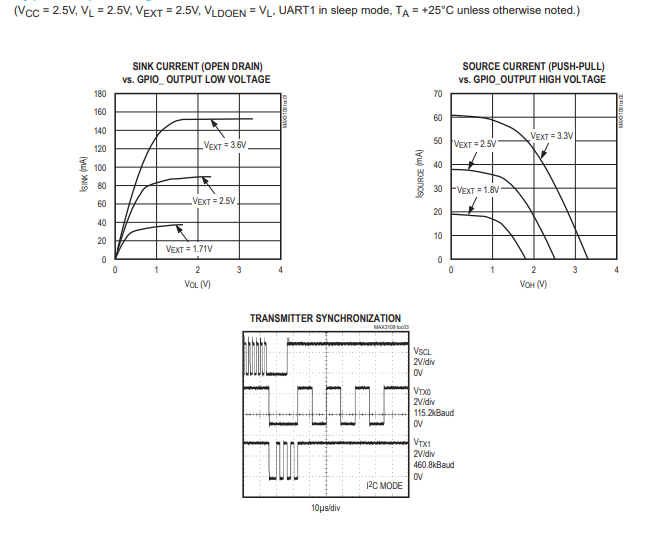

典型操作特性

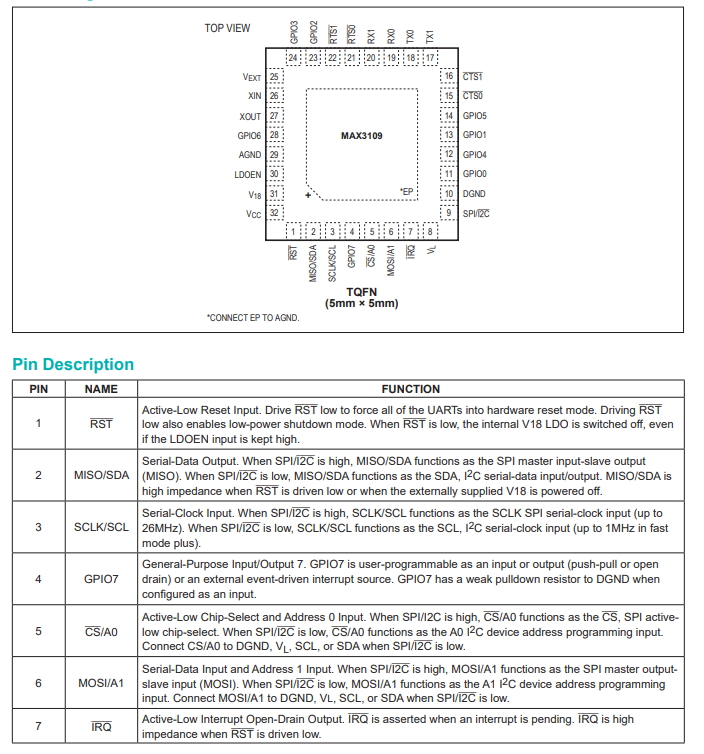

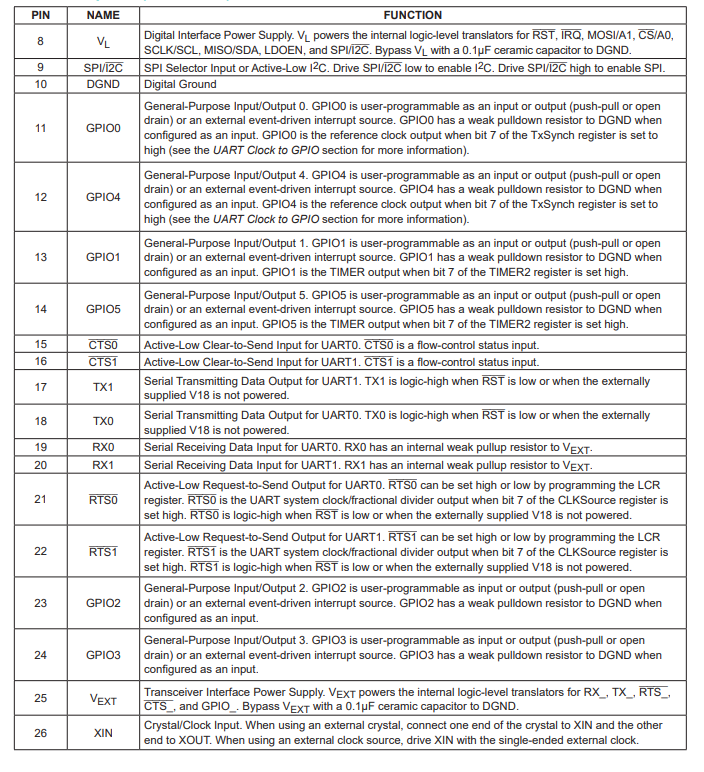

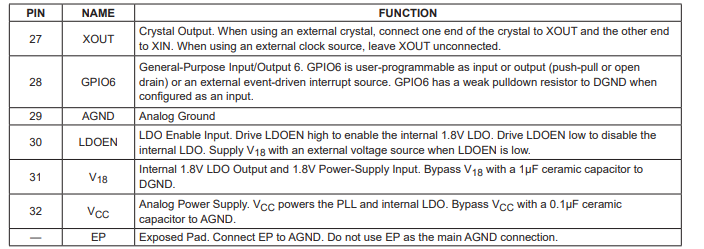

引腳配置描述
