概述
MAX3107是一款高級通用異步收發器(UART)，接收、發送通道具有128字長的先入/先出(FIFO)數據緩沖器，可通過I2C或高速SPI?接口控制。2倍速和4倍速模式支持最高24Mbps的數據速率。鎖相環(PLL)、預分頻器以及分數波特率發生器能夠實現高分辨率的波特率編程，并最大程度地降低波特率對參考時鐘的依賴。

自動休眠和關斷模式有效降低空閑狀態下的功耗。640μA (典型值)低電源電流和微小的24引腳TQFN (3.5mm x 3.5mm)封裝，使MAX3107非常適合低功耗便攜式設備。

控制器和收發器(RX/TX以及/RTS/CTS)接口集成了邏輯電平轉換電路，可靈活選擇各種RS-232/RS-485收發器。

自動硬件和軟件流控制帶有可選擇的FIFO中斷觸發器，可分擔主控制器的低優先級操作。半雙工收發器自動控制可編程設置和保持時間，使MAX3107能夠用于Profibus-DP等高速系統。

MAX3107理想用于便攜式設備、工業系統及汽車應用。MAX3107采用24引腳SSOP封裝和24引腳TQFN封裝，工作在-40°C至+85°C擴展級溫度范圍。
數據表：*附件：MAX3107SPI I2C UART，具有128字FIFO技術手冊.pdf

應用

• 汽車信息娛樂系統
• 現場總線網絡
• HVAC或樓宇控制
• 工業控制系統
• 醫療系統
• 銷售終端(POS)
• 便攜式設備

特性

• 采用微型24引腳、TQFN無鉛封裝(3.5mm x 3.5mm)和24引腳、SSOP無鉛封裝
• 24Mbps (最大值)數據速率
• 集成PLL和分頻器
• 分數波特率發生器
• SPI接口支持高達26MHz的時鐘速率
• 收發器自動方向控制
• 半雙工回波抑制
• /RTS/CTS以及XON/XOFF自動流量控制
• 特殊字符檢測
• 基于GPIO的字符檢測
• 9位多節點模式數據濾波
• SIR和MIR兼容IrDA編碼/解碼器
• +2.35V至+3.6V電源電壓范圍
• 控制器和收發器接口集成邏輯電平轉換電路(低至1.7V)
• 四路靈活的GPIO
• 線路噪聲指示
• 關斷和自動休眠模式
• 1M波特率和20MHz時鐘下，電源電流低至640μA (典型值)
• 關斷電流低至20μA (典型值)

DC電氣特性

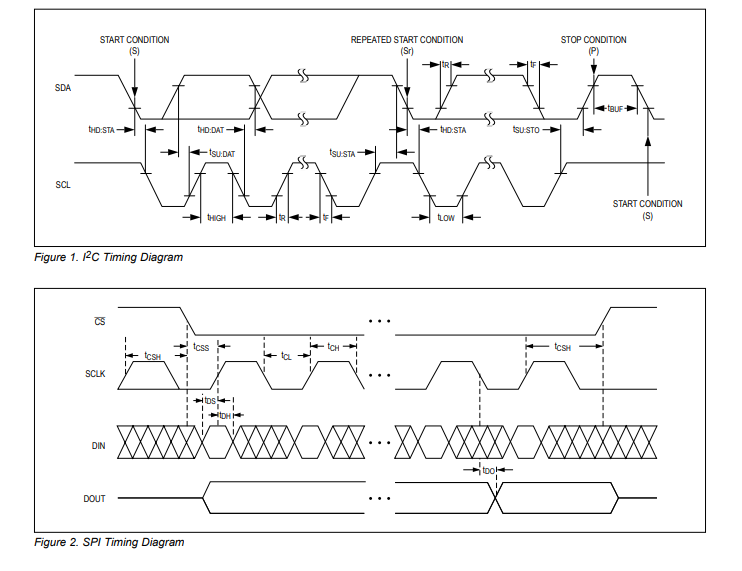

測試電路/時序圖

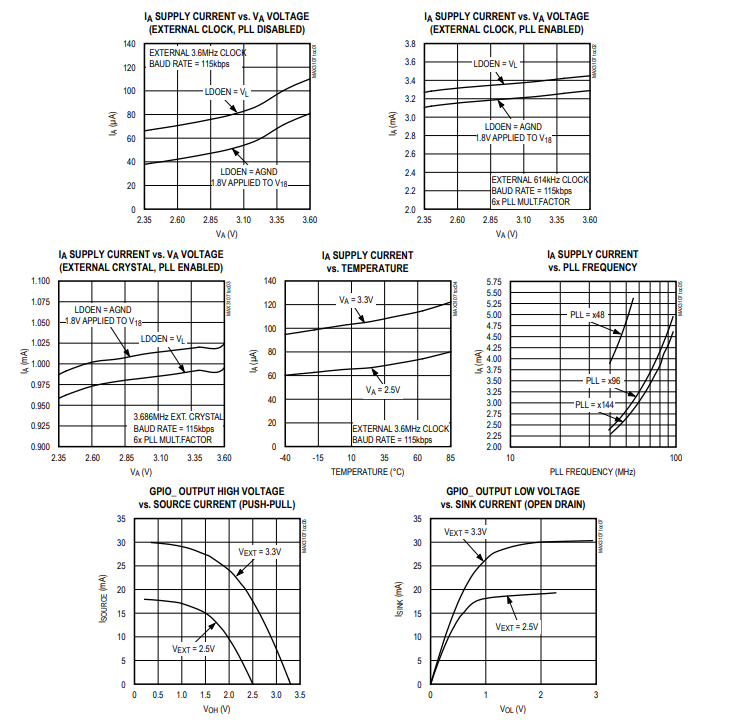

典型操作特性

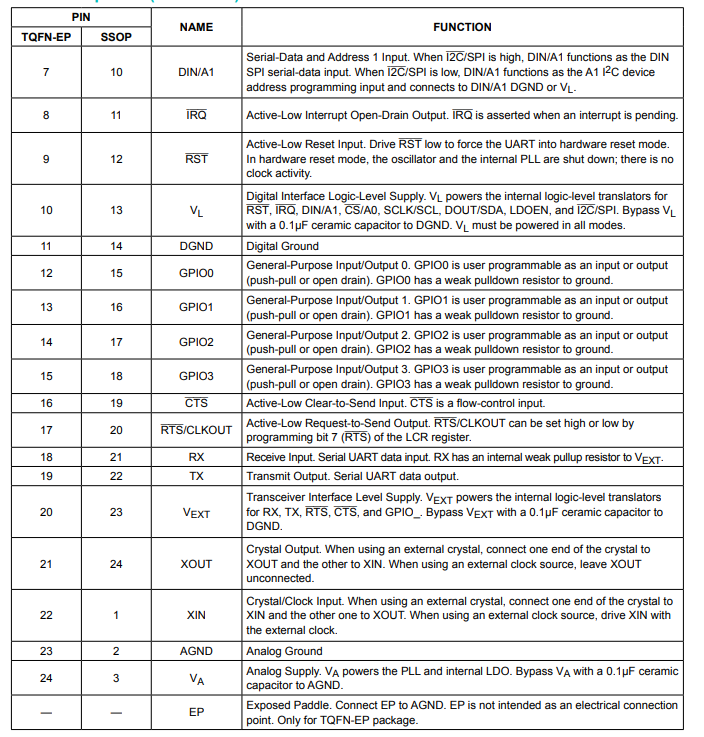

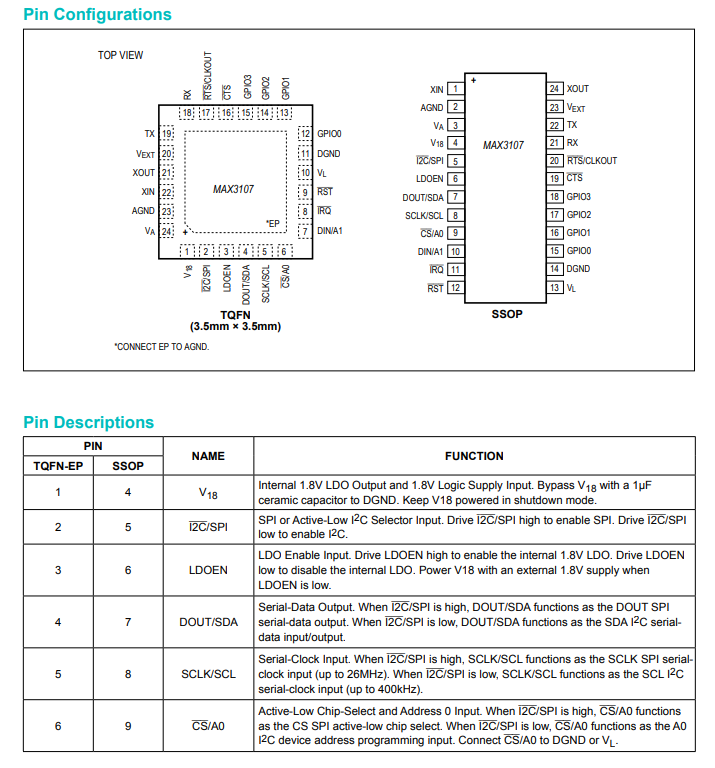

引腳配置描述

詳細說明

MAX3107通用異步收發傳輸器（UART）是SPI/MICROWIRE? 或I2C微處理器總線與異步串行數據通信鏈路（如RS-485、RS-232或IrDA）之間的橋梁。MAX3107包含先進的UART、分數波特率發生器，以及四個通用GPIO。MAX3107通過SPI或I2C對8位寄存器進行監控，數據也通過SPI或I2C寫入和讀取。這些寄存器由相關功能控制，如寄存器映射中所示。

主機控制器通過SPI或I2C將數據寫入發送保持寄存器（THR）。這些數據會自動推送至TX，并在MAX3107發送選定波特率的數據前，添加起始位、停止位和奇偶校驗位。時鐘和配置寄存器決定波特率、時鐘源選擇以及時鐘頻率預分頻。

在MAX3107接收器中，當檢測到RX從高電平到低電平的轉換時，起始位會被檢測到。內部時鐘對該數據進行采樣，接收到的數據會自動存入接收FIFO，然后主機微控制器可通過接收保持寄存器（RHR）讀取這些數據。

寄存器組

MAX3107采用平面寄存器結構，無影子寄存器。寄存器均為8位寬。MAX3107的寄存器在某些方面與16C550寄存器相似。

接收和發送FIFO

UART的接收器和發送器均具有128字深度的FIFO，減少了主機處理器用于高速、大容量數據傳輸所需的中斷次數。隨著異步RX/TX接口的數據速率接近主機控制器的SPI/I2C數據速率，UART管理和流控制在主機處理器的工作中占據顯著比重。通過增大FIFO深度，主機被中斷的頻率降低，并且能夠利用SPI/I2C突發數據塊傳輸。

FIFO觸發級別可向主機控制器生成中斷，表明已達到編程設定的FIFO填充級別。發送和接收觸發級別通過FIFOTRgLvl寄存器進行編程，分辨率為八個FIFO位置。當接收FIFO觸發被激活時，主機便知曉接收FIFO中有指定數量的字可供整塊讀取，或者已知數量的空閑FIFO位置可用且已準備好填充。當發送FIFO填充級別達到編程設定的觸發級別時，發送FIFO觸發會生成中斷。這樣主機就知道要控制寫入發送FIFO的速率。

主機可通過TxFIFOLvl和RxFIFOLvl寄存器讀取每個FIFO中的字數。請注意，TxFIFOLvl和RxFIFOLvl寄存器可能存在誤差。有關詳細信息，請參閱TxFIFOLvl寄存器說明。

發送器操作

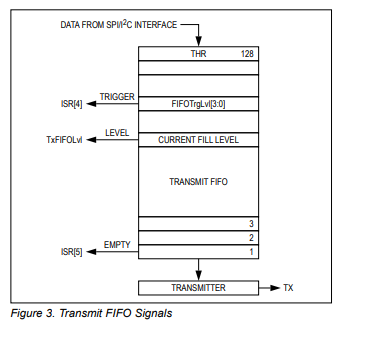

圖3展示了發送器的結構，發送FIFO可容納128個字，通過向THR寄存器寫入數據來添加這些字。

發送FIFO可被編程為在達到編程設定的字數時產生中斷。當前發送FIFO中斷觸發級別可通過FIFOTRgLvl[3:0]進行選擇。當發送FIFO填充級別達到編程設定的觸發級別時，ISR[4]中斷會被置位。當發送FIFO為空時，ISR[5]：TxEmtyInt會被置位。當發送器開始發送最后一個字時，ISR[5]會變為高電平。在ISR[5]置位后，經過一段等于一個完整字符（包括起始位、奇偶校驗位和停止位）長度的額外延遲，發送器將完全為空。

通過將MODE1[1]：TxFIFORst設置為1，可清除TxFIFO和RxFIFO的內容。要停止傳輸，將MODE1[1]：TxDisable設置為1。設置MODE1[1]后，發送器將完成當前傳輸。
