概述
F2251 是一款低插入損耗電壓可變射頻衰減器 （VVA），專為多種無線和射頻應用而設計。該器件覆蓋 50MHz 至 6000MHz 的寬頻率范圍。除了提供低插入損耗外，F2251 還在整個電壓控制和衰減范圍內提供出色的線性度性能。

F2251 使用 3.15V 至 5.25V 的單正電源電壓。其他特性包括與前代產品 （[F2250]） 相比，該器件的相位噪聲性能得到增強。該器件還具有僅正衰減斜率。
數據表：*附件：F2251電壓可變射頻衰減器-50MHz至6000MHz技術手冊.pdf

特性

• 頻率范圍：50MHz 至 6000MHz
• 低插入損耗：2000MHz 時為 1.4dB
• 典型值 / 最小 IIP3： 67dBm / 47dBm
• 典型值 / 最小 IIP2： 105dBm / 95dBm
• 33.6dB 衰減范圍
• 雙向 RF 端口
• +34.4dBm 輸入 P1dB 壓縮
• 增強的相位噪聲性能
• 線性 dB 衰減特性
• 電源電壓：3.15V 至 5.25V
• VCTRL 范圍：0V 至 3.6V，使用 5V 電源
• 最高工作溫度 +105 °C
• 3mm × 3mm 16-VFQFPN 封裝

應用

• 基站 2G、3G、4G
• 便攜式無線
• 中繼器和 E911 系統
• 數字預失真
• 點對點基礎設施
• 公共安全基礎設施
• WIMAX 接收器和發射器
• 軍用系統、JTRS 無線電
• RFID 手持式和便攜式閱讀器
• 電纜基礎設施
• 無線局域網
• 測試/ATE 設備

框圖

引腳配置描述

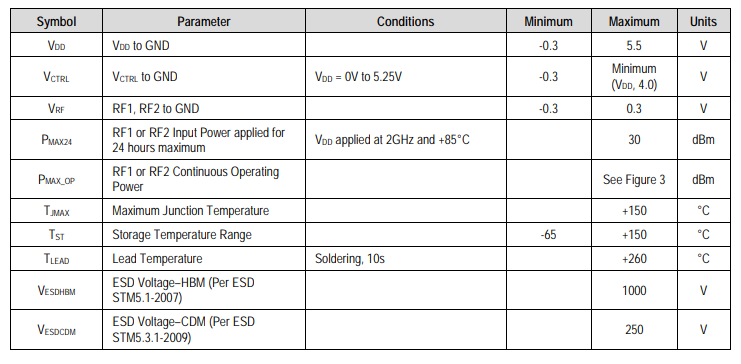

絕對最大額定值

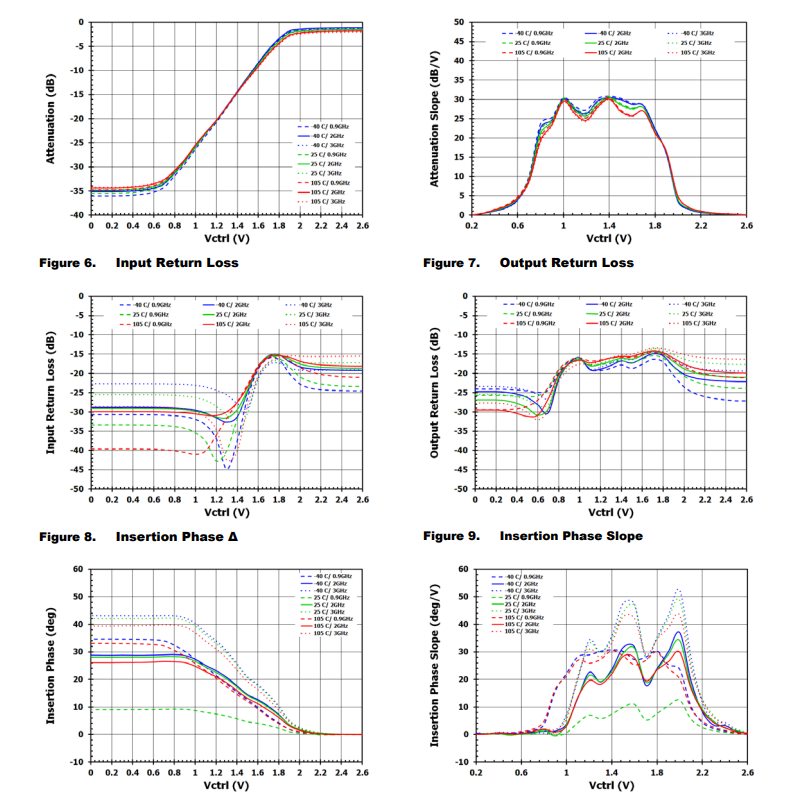

典型操作條件

應用信息

VCTRL引腳

VCTRL引腳用于控制F2251的衰減。VCTRL引腳內置有一個上拉靜電放電（ESD）二極管，因此在施加VCTRL電壓之前，應先施加VDD電壓。如果無法按此順序操作，則應將電阻R2設置為1kΩ，以限制流入VCTRL引腳的電流。

旁路引腳

盡可能使用靠近該引腳的電容接地旁路。此引腳與內部電阻配合工作，從而實現低通濾波功能。更多信息見圖40。

RF1和RF2端口

F2251是一款雙向器件，因此RF1或RF2均可作為射頻輸入端口。如典型工作條件曲線所示，RF1在某些高頻輸入功率水平下表現出更高的線性度，因此在可能的情況下，為獲得最佳效果，應將RF1用作射頻輸入端口。這款F2251設計用于承受較高的射頻輸入功率，因此在施加射頻功率之前，必須先施加VDD電壓，以確保可靠性。射頻引腳上需要隔直電容，其取值應能在目標頻率范圍內實現低電抗。

電源

電源引腳應使用外部電容進行旁路，以減小噪聲和快速瞬變。電源噪聲會降低噪聲系數，而快速瞬變可能會觸發ESD鉗位電路并導致其失效。電源電壓變化或瞬變的斜率應小于1V/20μs。此外，在電源電壓上升或降為零的過程中，所有控制引腳應保持在0V（±0.3V）。

控制引腳接口

如果擔心控制信號的完整性，且由于過沖、下沖、振鈴等因素無法保證信號純凈，建議在控制引腳14的輸入端采用如下所示電路。

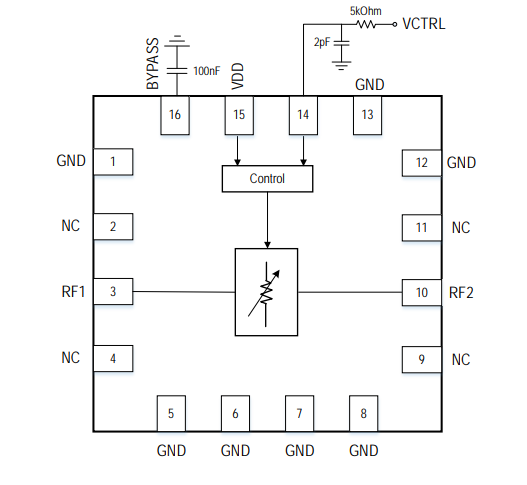

圖39. 控制引腳接口示意圖

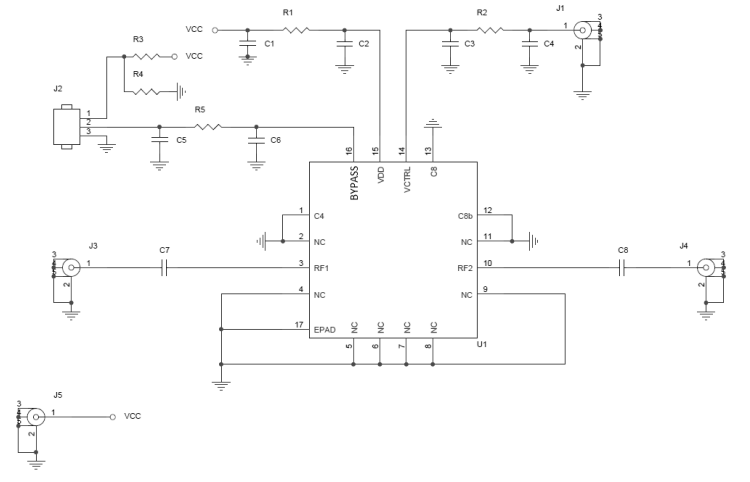

圖40。評估套件應用電路圖
