概述
MAX19794為雙路、通用的模擬電壓可變增益衰減器(VVA)，設計工作在10MHz至500MHz頻率范圍的50Ω系統。器件包括一個擁有專利的控制電路，提供22.4dB衰減范圍(每路衰減器)，典型線性控制斜率為8dB/V。

兩路衰減器共用一路模擬控制信號，可以級聯產生44.7dB的總衰減范圍，獲得16dB/V (5V工作)的典型線性控制斜率。

MAX19794單芯片方案采用了Maxim專有的SiGe BiCMOS工藝。器件采用+5V或+3.3V單電源供電，提供緊湊的36引腳、TQFN封裝(6mm x 6mm x 0.8mm)，帶有裸焊盤。在-40°C至+100°C擴展級溫度范圍內確保電氣規格。
數據表：*附件：MAX19794 10MHz至500MHz、雙通道、模擬電壓可變增益衰減器，內置10位、SPI控制DAC技術手冊.pdf

應用

• 自動電平控制(ALC)
• 寬帶應用系統，包括：無線基礎架構的數字及擴頻通信系統
• 通用測試設備
• 增益調節
• 微波點對點系統
• 接收器增益控制
• 溫補電路
• 發送器增益控制
• VSAT/衛星調制解調器
• WCDMA/LTE、TD-SCDMA/TD-LTE、WiMAX?、cdma2000?、GSM/EDGE和MMDS基站

特性

• 寬帶覆蓋
  • 10MHz至500MHz RF頻率范圍
• 高線性度
  • 整個衰減范圍內保持IIP3大于+34.4dBm
  • +21.8dBm輸入P1dB
• 單一芯片集成兩路模擬衰減器
• 兩種便利的控制選擇
  • 單路模擬電壓控制
  • 通過SPI控制的片上10位DAC
• 步增/步降脈沖控制輸入
• 靈活的衰減控制范圍
  • 22.4dB (每路衰減器)
  • 44.7dB (兩路衰減器級聯)
• 線性模擬控制響應(dB/V)簡化自動電平控制和增益調整算法
• 在較寬的頻率范圍和衰減設置下保持優異的衰減平坦度
• 集成比較器(用于對衰減器控制電壓進行逐次逼近測量)
• 源電流低至13mA
• 采用+5V或3.3V單電源供電
• 與MAX19791、MAX19792和MAX19793引腳相似
• 無鉛封裝

典型操作特性

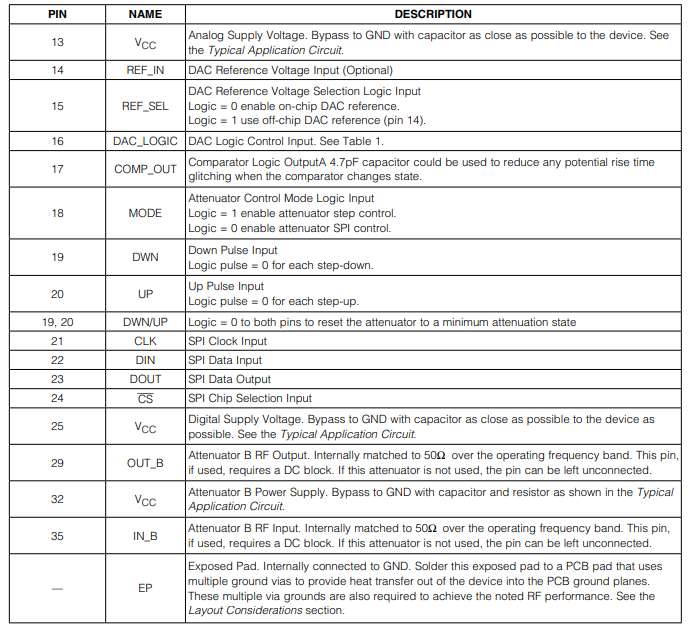

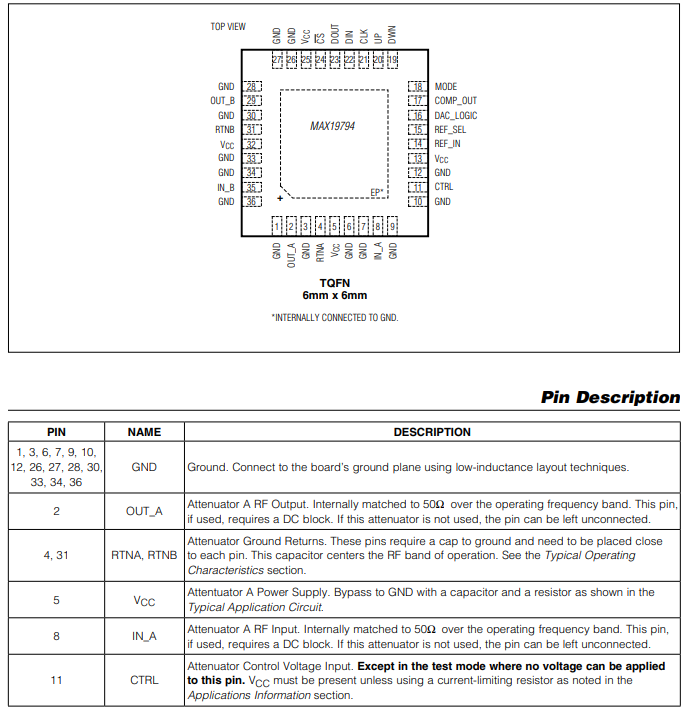

引腳配置描述

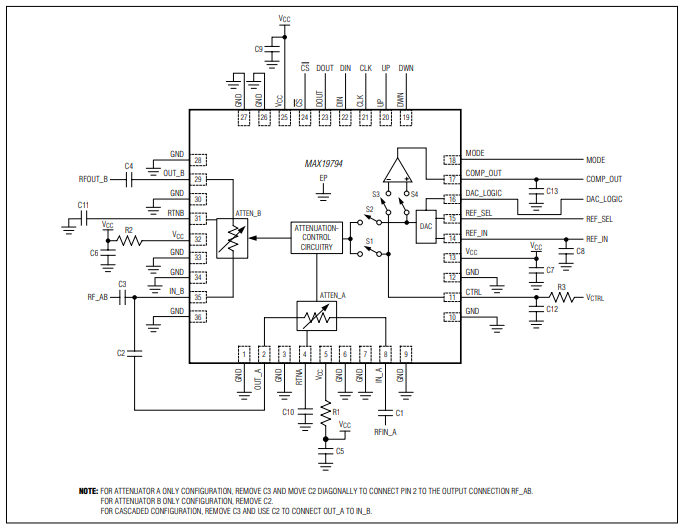

應用電路
