MAX2056 800MHz至1000MHz可變增益放大器,具有模擬增益控制技術手冊

要長高 ? 2025-04-22 10:10 ? 次閱讀

概述
MAX2056是通用、高性能可變增益放大器(VGA),設計工作在800MHz至1000MHz頻率范圍?。該器件增益為15.5dB,噪聲系數為4.5dB,輸出1dB壓縮點為23.5dBm。MAX2056在整個衰減范圍內還可維持高達39dBm的OIP3。另外,片上模擬衰減器在可選的22dB或44dB控制范圍內能夠獲得無限制的控制和高衰減精度。這些特性使MAX2056為蜂窩頻段GSM、cdma2000、W-CDMA和iDEN?發送器和功率放大器AGC提供了一個理想的VGA。

MAX2056與MAX2057 1700MHz至2500MHz VGA引腳兼容,使該系列放大器非常適合采用相同PCB布局的雙頻應用中。

MAX2056工作在+5V單電源,采用緊湊的、帶裸露焊盤的36引腳、薄型QFN封裝(6mm x 6mm x 0.8mm)。確保工作在-40°C至+85°C擴展級溫度范圍。
數據表:*附件:MAX2056 800MHz至1000MHz可變增益放大器,具有模擬增益控制技術手冊.pdf

應用

  • +5V至±10V邏輯電源
  • 自動測試設備(ATE)
  • 寬帶系統
  • 蜂窩cdmaOne?、cdma2000?和集成數字增強網絡(iDEN)基站發送器
  • 數字與擴頻通信系統
  • GSM 850/GSM 900 2G和2.5G EDGE基站發送器與功率放大器
  • 地面微波鏈路
  • 接收器增益控制
  • 發送器增益控制
  • WCDMA 850MHz及其它3G基站發送器和功率放大器

特性

  • 800MHz至1000MHz RF頻率范圍?
  • 39dBm固定OIP3 (在所有增益設置下)
  • 輸出1dB壓縮點為23.5dBm
  • 最大增益設置時具有15.5dB增益(典型值)
  • 在100MHz帶寬內增益平坦度為0.15dB
  • 最大增益設置(使用1個衰減器)時噪聲系數為4.5dB
  • 兩種增益控制范圍:22dB和44dB
  • 模擬增益控制
  • +5V單電源供電
  • 引腳兼容于MAX2057 1700MHz至2500MHz RF VGA
  • 外部電流設置電阻提供VGA工作模式選擇,具有降低功耗/降低性能模式選項
  • 提供無鉛封裝

交流電氣特性

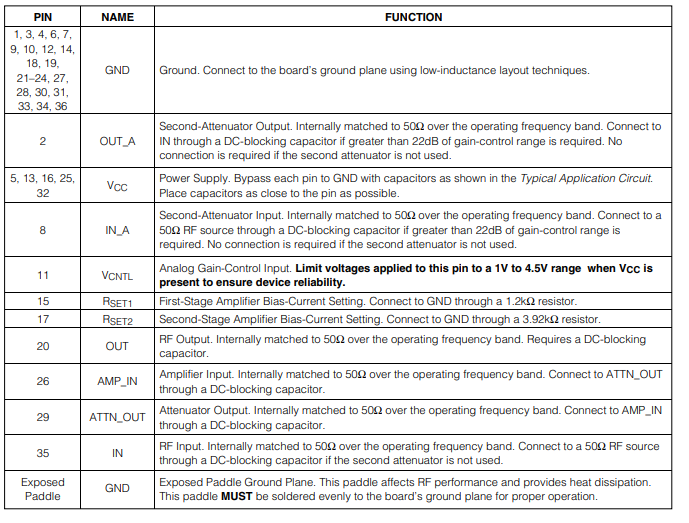

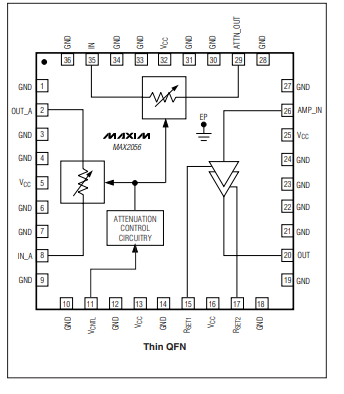

引腳配置描述

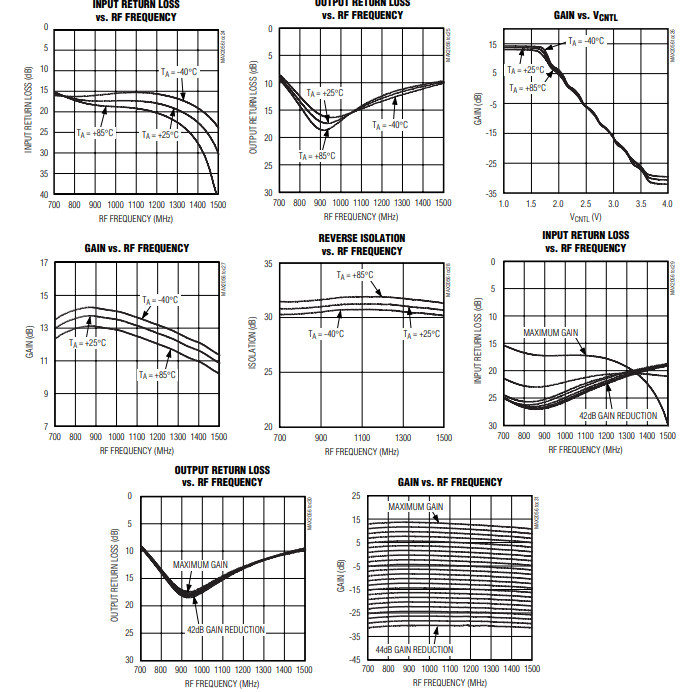

典型操作特性
