概述
MAX2090高線性度、模擬可變增益放大器(VGA)是一款單芯片SiGe BiCMOS衰減器、放大器、誤差放大器、報警電路，用于連接工作在50MHz至1000MHz頻率范圍的50Ω系統。模擬衰減器由外部模擬控制電壓進行控制。器件具有-10.9dB至+26.1dB增益調整范圍、4dB噪聲系數、+38dBm OIP3線性度和較寬的RF帶寬，這些特性使得器件成為眾多接收器和發送器的理想VGA選擇。

器件采用+5V單電源供電，提供緊湊的20引腳TQFN (5mm x 5mm)封裝，帶有裸焊盤。在TC = -40°C至+95°C擴展溫度范圍內確保電氣特性。
數據表：*附件：MAX2090 50MHz至1000MHz模擬VGA，集成門限報警電路和誤差放大器，用于電平控制技術手冊.pdf

應用

• 蜂窩系統
• 固定寬帶無線接入
• LTE應用
• 點到點接收器和發送器
• RF/IF可變增益級
• 溫度補償電路
• WiMAX?應用
• 無線本地環路

特性

• 覆蓋較寬的頻率范圍
  • 50MHz至1000MHz RF頻率范圍
• 高線性度
  • +38dBm OIP3 (100MHz)
  • +17.5dBm輸出-1dB壓縮點(100MHz)
• 26.1dB增益
• 37dB衰減范圍
• 4dB噪聲系數(包括衰減器插入損耗)
• 在大于100MHz的頻帶內增益變化只有0.25dB
• 模擬衰減器由外部電壓控制
• 門限可調的報警電路
• +4.75V至+5.8V供電范圍
• 無鉛(Pb)封裝
• 關斷模式

典型操作特性

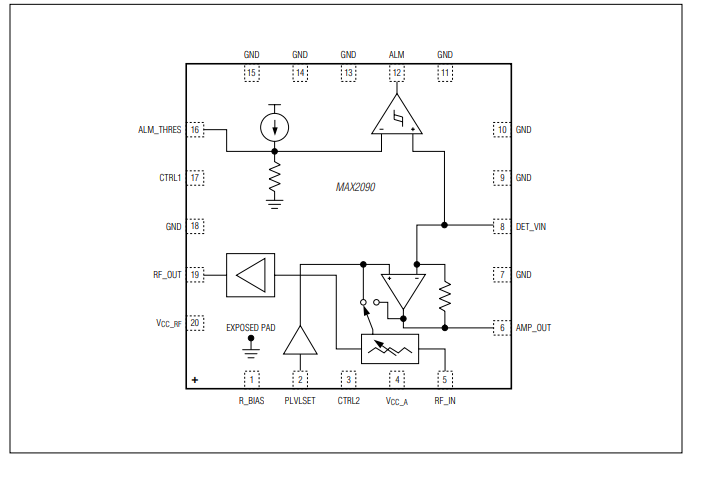

邏輯圖

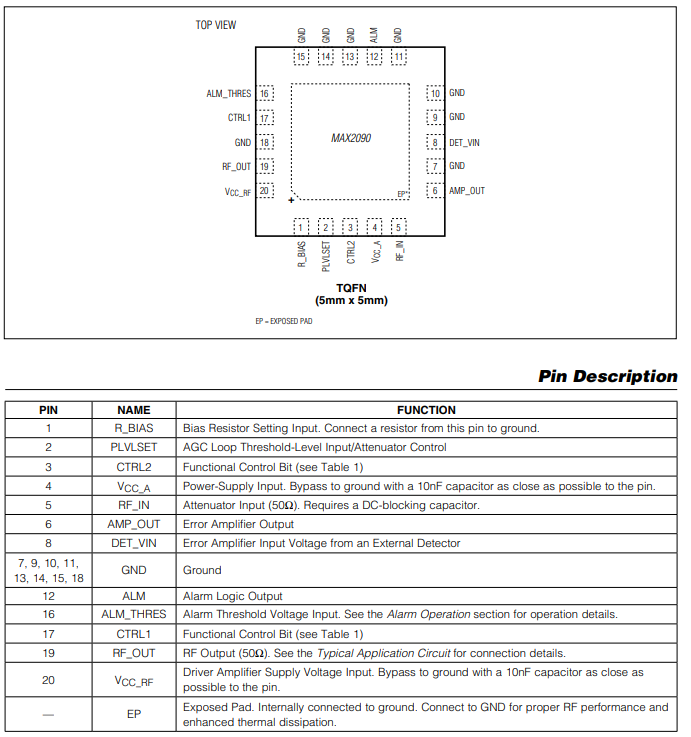

引腳配置描述

應用信息

工作模式

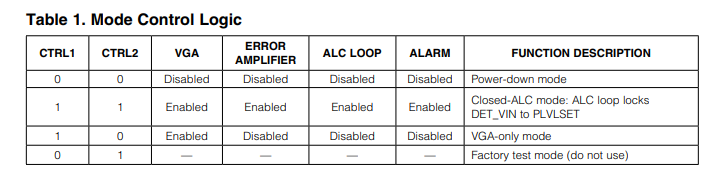

該器件可在多種不同模式下工作，具體匯總于表 1。

僅 VGA 模式工作

僅 VGA 模式操作是將 CTRL1 設為邏輯 1 ，CTRL2 設為邏輯 0 ，并向 PLVLSET 施加 0V 至 2.5V 的直流電壓，以手動調節衰減量，隨后可在任意期望的數值下設置 RF_OUT 處的射頻輸出功率。隨著 PLVLSET 增加，輸出功率以 19.5dBm/V 的速率增加。誤差放大器可提供高達 10mA 的典型電流。在僅 VGA 模式下，需安裝組件 R5、R7、C8 和 C16，C8 和 C16 可留空。

閉環自動電平控制（ALC）模式工作

閉環 ALC 模式操作是將 CTRL1 = CTRL2 設為邏輯 1 。在此模式下，DET_IN 輸入由內部檢測器驅動。理想情況下，建議將輸出電壓范圍為 0.9V 至 2.4V 的檢測器與 MAX2090 配合使用，但 MAX2090 也可與輸出范圍為 0V 至 2.5V 的檢測器配合使用。PLVLSET 用于通過將其與誤差放大器的 DET_VIN（引腳 8 ）電壓進行比較來設置 RF_OUT 處的射頻輸出功率。隨著 PLVLSET 增加，射頻輸出功率也會增加。需安裝組件 R5、C8 和 C9 來設置該環路的響應時間。此環路會自動調整輸入功率，以保持外部檢測器驅動的衰減器的輸入功率恒定，從而使 RF_OUT 處的射頻輸出功率保持在期望的電平。

控制輸入

MAX2090 有四個控制輸入：CTRL1、CTRL2、ALM_THRES 和 PLVLSET。在施加電壓之前，必須先接入 VCC。如果無法做到這一點，在連接這些引腳時，需在電路中串聯一個 2000Ω 的電阻，以限制芯片 ESD 二極管的電流。CTRL1 和 CTRL2 是 3V 邏輯控制引腳，不能由 5V 邏輯驅動。在沒有可用邏輯驅動器的情況下，可使用分壓器從 5V VCC 電源產生 3V 邏輯高電平。

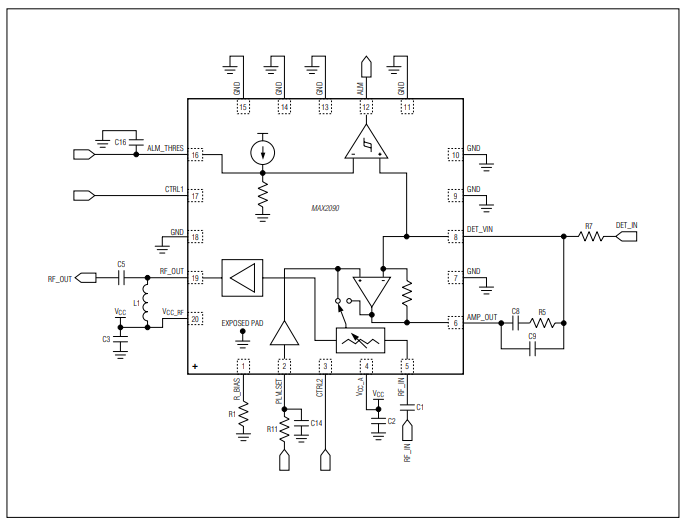

應用電路
