概述
MAX2065高線性度、模擬/數字調節可變增益放大器(VGA)針對50MHz至1000MHz頻率范圍的應用而設計，帶有兩級獨立的衰減器(參見數據資料中的 典型應用電路 )。可通過SPI?兼容接口控制作為從機外設的數字衰減器；也允許以1dB步長通過并行總線控制，可調節范圍為31dB。該器件還增加了“速射”增益選擇，直接設置在4種增益選項的一種，用戶可通過SPI接口預先設置四種增益選項。2個控制引腳允許用戶快速選擇4種定制衰減的任何一個，無需SPI總線編程。利用外部電壓或通過SPI接口控制片上8位DAC實現衰減器模擬調節。

因為三級電路的每一級都具有RF輸入和RF輸出，通過適當配置可以優化NF (第1級放大器)、OIP3 (最后一級放大器)或在NF和OIP3之間進行折衷。該器件還包含具有22dB增益的放大器(放大器本身)，增益最大時NF為6.5dB (包括衰減器的插入損耗)，并提供+42dBm的高OIP3。這些特性使得MAX2065能夠為眾多接收器和發射器提供一個理想的VGA。

另外，MAX2065采用+5V單電源供電，提供功能完備的解決方案；工作在+3.3V時，性能指標略有降低，可以調節偏置電壓在電流損耗和線性度方面進行折中。器件采用緊湊、帶裸焊盤的40引腳、薄型QFN封裝(6mm x 6mm)。工作在擴展級溫度范圍(TC = -40°C至+85°C)。
數據表：*附件：MAX2065 50MHz至1000MHz高線性度、可串行 并行控制的模擬 數字VGA技術手冊.pdf

應用

• 電纜調制解調器終端系統(CMTS)
• 蜂窩頻段WCDMA和cdma2000?基站
• 固定寬帶無線接入
• GSM 850/GSM 900 EDGE基站
• 中頻和射頻增益級設計
• 軍用系統
• 溫補電路
• 視頻點播(VOD)和DOCSIS?-兼容于邊沿QAM調制
• WiMAX、LTE基站和用戶駐地設備
• 無線本地環路

特性

• 50MHz至1000MHz RF頻率范圍
• 引腳兼容系列包括：
  • MAX2066 (數字VGA)
  • MAX2067 (模擬VGA)
• +19.4dB (典型值)最大增益
• 100MHz帶寬內保持0.5dB的增益平坦度
• 62dB增益范圍(31dB模擬調節 + 31dB數字調節)
• 內置DAC用于模擬衰減控制
• 支持4種“速射”預編程衰減設置選項
  • 快速設置4種定制衰減之一，無需SPI總線編程
  • 理想用于快速響應和信號阻塞保護
  • 避免ADC過驅動
• 出色的線性特性(配置最后一級放大器)
  • +42dBm OIP3
  • +63dBm OIP2
  • 輸出1dB壓縮點為+19dBm
  • -67dBc HD2
  • -83dBc HD3
• 6.5dB典型噪聲系數(NF)
• 快速、25ns數字切換
• 數字控制VGA具有超低過沖/欠沖幅度
• +5V單電源供電(可選擇+3.3V單電源供電)
• 外部電流設置電阻，提供降低功耗/降低性能的工作模式

典型操作特性

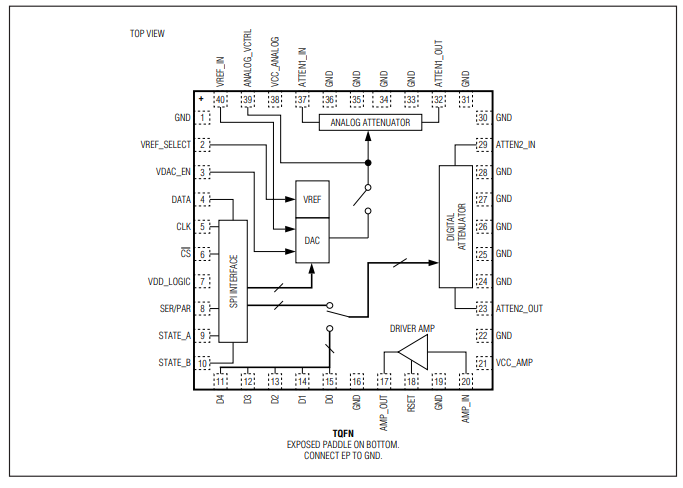

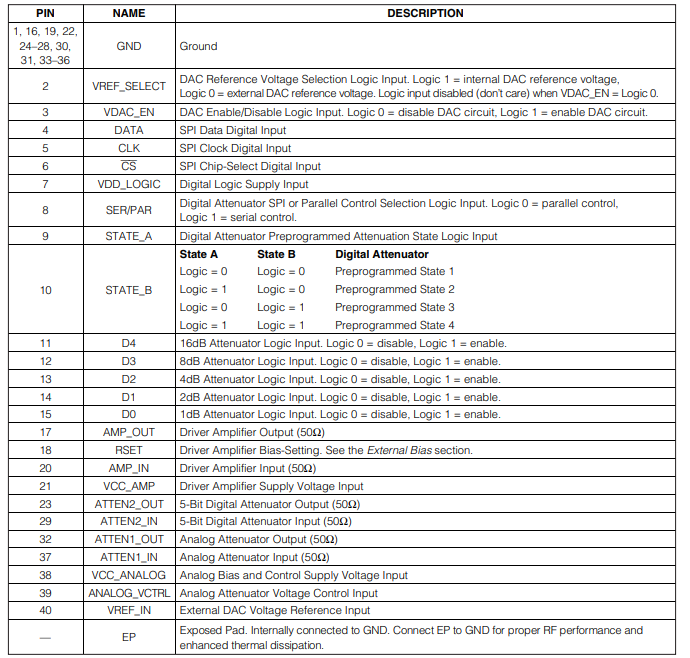

引腳配置描述

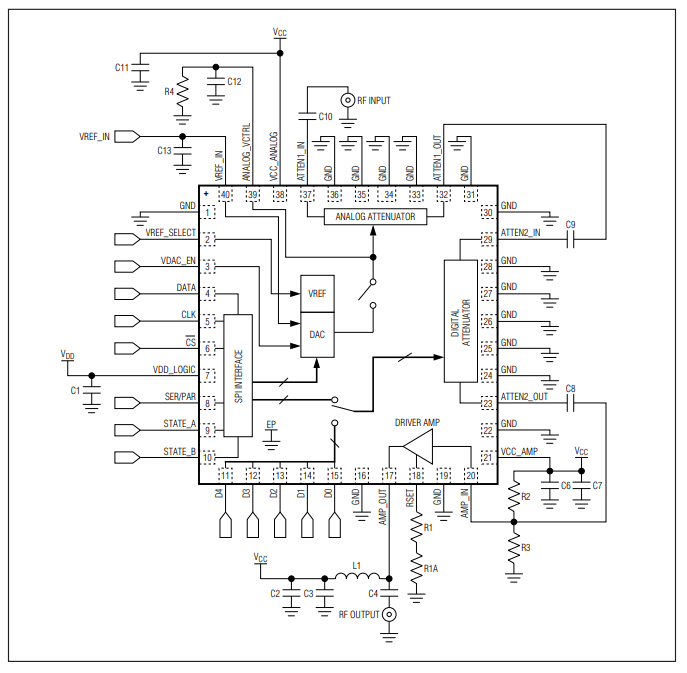

應用電路
