概述
MAX2031高線性度、無源上變頻或下變頻混頻器在650MHz至1000MHz的RF頻段具有+36dBm IIP3, 7dB NF和7dB變頻損耗，支持GSM/蜂窩基站發射器或接收器應用。該混頻器LO頻率范圍為650MHz至1250MHz，適用于高端LO注入結構。
數據表：*附件：MAX2031高線性度、650MHz至1000MHz上變頻 下變頻混頻器技術手冊.pdf

MAX2031不僅具有出色的線性度和低噪聲性能，還具有非常高的器件集成度。該器件含有一個雙平衡無源混頻器核、一個兩輸入LO選擇開關和一個LO緩沖。MAX2031還集成了片上非平衡變壓器，從而允許下變頻的單端RF輸入(或上變頻的單端RF輸出)以及單端LO輸入。MAX2031需要標稱0dBm的LO驅動,電源電流保證小于100mA。

MAX2031與MAX2039/MAX2041 1700MHz至2200MHz混頻器引腳兼容，使該系列無源上變頻和下變頻混頻器非常適合使用同一PCB的雙頻設計。

MAX2031采用緊湊的20引腳薄型QFN裸焊盤封裝(5mm x 5mm)。其電性能可保證在-40°C至+85°C擴展級溫度范圍內工作。

應用

• 通信系統
• 數字與擴頻
• GSM 850/GSM 900 2G和2.5G EDGE基站
• 集成數字增強網絡(iDEN?)基站
• 微波和固定帶寬無線接入設備
• 預校正接收器
• WCDMA/LTE和cdma2000?基站
• WiMAX基站和用戶端設備
• 無線本地環路

特性

• 60MHz至1000MHz RF頻率范圍
• 650MHz至1250MHz LO頻率范圍
• 570MHz至900MHz LO頻率范圍(與工廠聯系)
• DC至250MHz IF頻率范圍
• 7dB變頻損耗
• +36dBm輸入IP3
• +27dBm輸入1dB壓縮點
• 7dB噪聲系數
• 集成LO緩沖器
• 集成RF和LO非平衡變壓器
• -3dBm至+3dBm低LO驅動
• 內置SPDT LO開關，LO1至LO2隔離度為49dB，50ns開關時間
• 引腳兼容于MAX2039/MAX2041 1700MHz至2200MHz混頻器
• 外部電流設置電阻提供混頻器低功耗/低性能工作模式選項
• 提供無鉛封裝

引腳配置/功能圖

典型操作特性

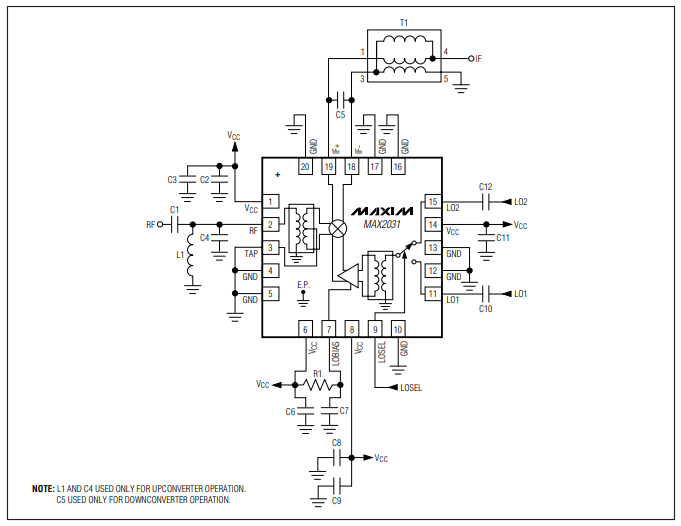

典型應用電路

引腳描述
