概述
MAX9984高線性度下變頻混頻器具有8.1dB增益、+25dBm IIP3和9.3dB NF，適用于400MHz至1000MHz基站接收機應用?。該款特殊的混頻器優化在570MHz至850MHz LO頻率范圍，非常適合蜂窩波段的低邊LO注入接收架構。MAX9986支持高邊LO注入，并與MAX9984引腳、功能兼容。
數據表：*附件：MAX9984 SiGe、高線性度、400MHz至1000MHz下變頻混頻器技術手冊.pdf

除具有優異的線性特性和噪聲特性外，MAX9984還具有極高的集成度。該器件包括一個雙平衡無源混頻器核、IF放大器、雙輸入LO選擇開關以及LO緩沖器。片內非平衡變壓器使器件能夠接收單端RF和LO輸入。MAX9984需要一個標稱0dBm的LO驅動，并確保其電源電流低于265mA。

MAX9984/MAX9986與MAX9994/MAX9996 1700MHz至2200MHz混頻器引腳兼容，因此，該系列下變頻混頻器非常適合采用相同PCB布局提供雙頻工作的應用。MAX9984還與MAX9993功能兼容。

MAX9984提供緊湊的20引腳、帶裸露焊盤的薄型、QFN封裝(5mm x 5mm)。在-40°C至+85°C擴展溫度范圍內可確保電氣性能。

應用

• 400MHz至700MHz OFDM/WiMAX CPE和基站設備
• 850MHz WCDMA基站
• 數字與擴頻通信系統
• 固定寬帶無線接入
• GSM 850/GSM 900 2G和2.5G EDGE基站
• iDEN?基站
• 微波鏈路
• 軍用系統
• 預校正接收器
• 個人移動無線裝置(PMR)
• 無線本地環路(WLL)

特性

• 400MHz至1000MHz RF頻率范圍?
• 325MHz至850MHz LO頻率范圍? (MAX9984)
• 960MHz至1180MHz LO頻率范圍(MAX9986)
• 50MHz至250MHz IF頻率范圍
• 8.1dB轉換增益
• +25dBm輸入IP3
• +13dBm輸入1dB壓縮點
• 9.3dB噪聲系數
• PRF = -10dBm時，具有71dBc的2RF-2LO雜散抑制
• 內置LO緩沖
• 內置RF和LO單端輸入非平衡變壓器
• -3dBm至+3dBm的LO驅動
• 內置SPDT LO開關，LO1至LO2隔離度54dB，開關時間50ns
• 引腳兼容于MAX9994/MAX9996 1700MHz至2200MHz混頻器
• 與MAX9993功能兼容
• 外部電流設置電阻為混頻器提供低功耗/降低性能工作模式選擇
• 提供無鉛封裝

典型操作特性

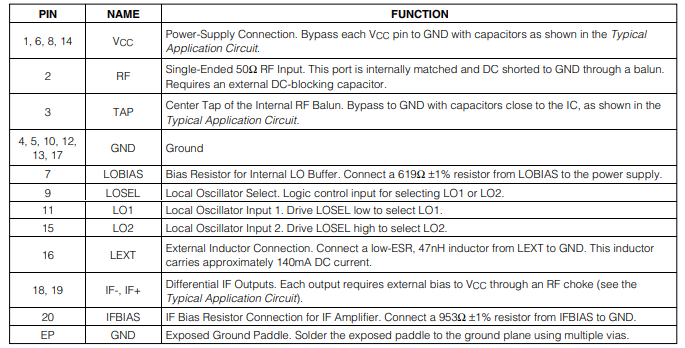

引腳描述

引腳配置/功能圖

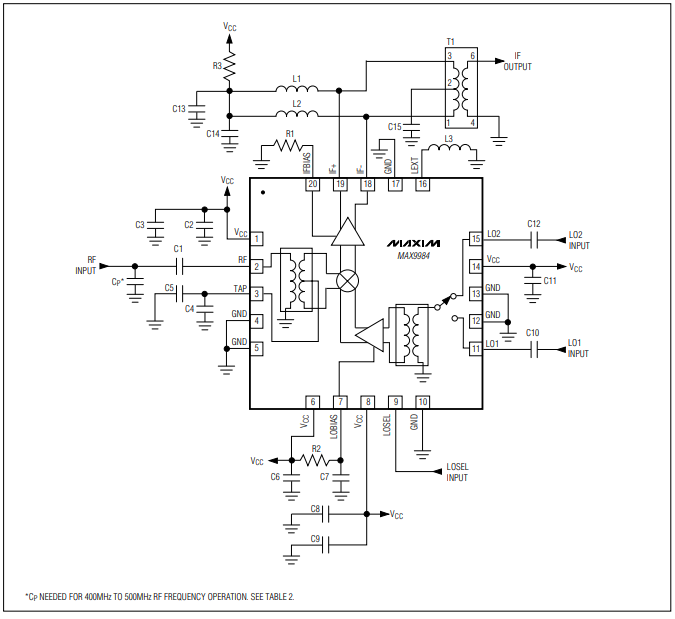

典型應用電路
