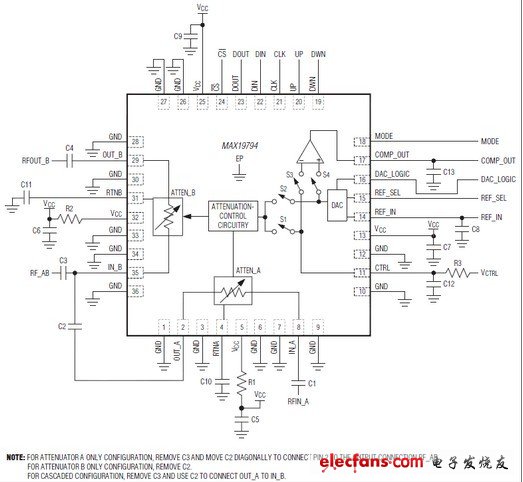

MAX19794雙通用模擬電壓可變衰減器(VVA)接口設計與50Ω系統，在10MHz至500MHz頻率范圍內經營。該器件包括一個專利的控制電路，提供了一個典型的8分貝/ V的線性控制斜率22.4分貝衰減范圍(每衰減器)， 這兩個衰減器都有一個共同的模擬控制。他們可以級聯在一起，產生一個典型的組合僅為16dB / V(下5V操作)的線性控制斜率的總衰減范圍44.7分貝。另外，片上，4線SPI控制的10位DAC可用于控制兩個衰減。此外，升降壓功能允許用戶可編程衰減器通過命令脈沖步進，無需重新編程的SPI接口。 MAX19794是一個單片器件采用Maxim專有的SiGe BiCMOS工藝設計。部分工作在+5 V單電源供電，或者從+3.3 V單電源工作。它是在一個緊湊的36引腳TQFN封裝，帶有裸焊盤(6毫米×6×0.8毫米)。電氣性能，保證在-40°C至+100°C擴展級溫度范圍。

　　關鍵特性

　　寬帶覆蓋

　　RF頻率范圍從10MHz至500MHz

　　高線性

　　更大的比+34.4 dBm的全衰減范圍的IIP3

　　+21.8 dBm輸入帶夠1分貝

　　兩個模擬衰減器集成在一個單片器件

　　兩個方便的控制選項

　　單一的模擬電壓

　　片上，SPI控制的10位DAC

　　升降壓脈沖指令輸入

　　靈活的衰減控制范圍

　　22.4分貝(每衰減器)

　　44.7分貝(兩個衰減器級聯)

　　線性dB / V的模擬控制響應曲線簡化自動調平控制和增益調整算法

　　優良的衰減平坦度多寬的頻率范圍和衰減設置

　　片上比較器(逐次逼近衰減控制電壓測量)

　　低13毫安電源電流

　　單+5 V或3.3V電源電壓

　　MAX19791，MAX19792，MAX19793腳相似

　　無鉛封裝
