概述
F2255 是一款低插入損耗電壓可變射頻衰減器 （VVA），覆蓋 1MHz 至 3000MHz 的寬頻率范圍。除了提供低插入損耗外，F2255 還在整個頻率、電壓控制和衰減范圍內提供高線性度和低回波損耗性能。該器件使用 3.15V 至 5.25V 的單正電源電壓。其他功能包括 VMODE 引腳，允許正或負電壓控制斜率與衰減和多方向作，這意味著 RF 輸入可以施加到 RF1 或 RF2 引腳。該器件具有較寬的控制電壓范圍，使用正或負控制電壓斜率。
數據表：*附件：F2255系列寬帶電壓可變射頻衰減器技術手冊.pdf

特性

• 低插入損耗：1.1dB （在 500MHz）
• 典型值/最小 IIP3： 60dBm/44dBm
• 典型值/最小 IIP2： 98dBm/74dBm
• 34.6dB 衰減范圍
• 雙向 RF 端口
• +36dBm 輸入 P1 dB 壓縮
• VMODE 引腳允許正或負衰減控制響應
• 線性 dB 衰減特性
• 電源電壓：3.15V 至 5.25V
• VCTRL 范圍：0V 至 3.60V（當 VDD = 3.9V 至 5.25V 時，0 至 （VDD - 0.3V）（當 VDD = 3.15V 至 3.90V 時）
• 最高工作溫度 +105 °C
• 3mm x 3mm、16 引腳 TQFN 封裝

應用

• 基站 2G、3G、4G、
• 便攜式無線
• 中繼器和 E911 系統
• 數字預失真
• 點對點基礎設施
• 公共安全基礎設施
• 衛星接收器和調制解調器
• WiMAX 接收器和發射器
• 軍用無線電，覆蓋 HF、VHF、UHF
• RFID 手持式和便攜式閱讀器
• 電纜基礎設施
• 無線局域網
• 測試/ATE 設備

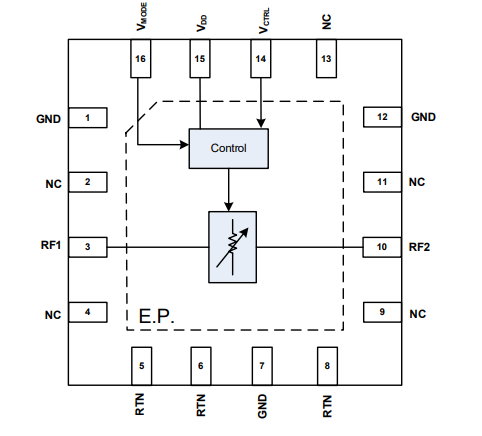

框圖

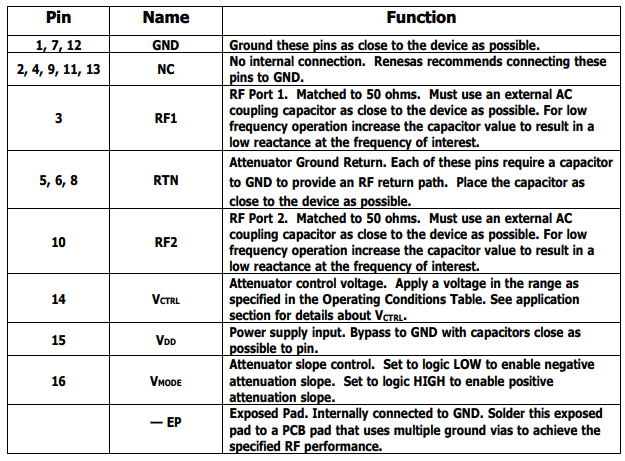

引腳配置描述

應用信息

默認啟動

VMODE引腳必須連接到地（GND）或邏輯高電平。如果VCTRL引腳懸空，當VMODE = GND時，器件將在最小衰減狀態下上電；當VMODE = 高電平時，器件將在最大衰減狀態下上電。

VCTRL引腳

VCTRL引腳上的電壓電平用于控制F2255的衰減。當VCTRL = 0V時，在負（正）斜率模式下，衰減處于最小（最大）值。VCTRL電壓升高（降低）時，衰減會相應增加（減小）。VCTRL引腳內置有一個上拉靜電放電（ESD）二極管，因此在施加VCTRL電壓之前，應先施加VDD電壓（詳情見推薦工作條件）。如果無法按此順序操作，則應用電路中的電阻R2應設置為1kΩ，以限制流入VCTRL引腳的電流。

VMODE引腳

VMODE引腳用于設置衰減斜率。衰減量由VCTRL控制，具體見下一部分說明。將VMODE設置為邏輯低電平（高電平），可將衰減斜率設置為負（正）。負（正）斜率表示隨著VCTRL電壓升高，衰減增加（減小）。評估套件提供板載跳線，可手動設置VMODE。在J2接頭上從VMODE引腳到標有Lo（Hi）的引腳安裝跳線，可將器件設置為負（正）斜率（見應用電路）。

RF1和RF2端口

F2255是一款雙向器件，RF1或RF2均可作為射頻輸入端口。RF1在某些方面具有更好的線性度性能，因此在可能的情況下，為獲得最佳效果，應將RF1用作射頻輸入端口。F2255經過設計，能夠承受較高的射頻輸入電平，因此在施加射頻功率之前，必須先施加VDD電壓，以確保可靠性。射頻引腳上需要隔直電容，其取值應能在目標頻率范圍內實現低電抗。

電源

電源引腳應使用外部電容進行旁路，以減小噪聲和快速瞬變。電源噪聲會降低噪聲系數，而快速瞬變可能會觸發ESD鉗位電路并導致其失效。電源電壓變化或瞬變的斜率應小于1V/20μs。此外，在電源電壓上升或降為零的過程中，所有控制引腳應保持在0V（±0.3V）。

控制引腳接口

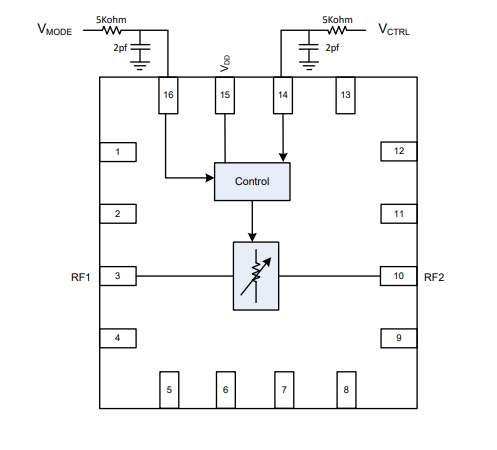

如果擔心控制信號的完整性，且由于過沖、下沖、振鈴等因素無法保證信號純凈，建議在控制引腳14和16的輸入端采用如下所示電路。
