INA828 是一款高精度儀表放大器，此放大器提供低功耗并且可在極寬的單電源或雙電源范圍內工作。可通過單個外部電阻器在 1 到 1000 范圍內設置增益。由于采用新的超 β 輸入晶體管（這些晶體管可提供極低的輸入失調電壓、失調電壓漂移、輸入偏置電流以及輸入電壓和電流噪聲），該器件可提供出色的精度。附加電路可以為輸入提供高達 ±40V 的過壓保護。

數據手冊：*附件：INA828 50μV失調電壓、7nV√Hz噪聲、低功耗、精密儀表放大器技術手冊.pdf

INA828 經過優化，可提供出色的共模抑制比。當 G = 1 時，整個輸入共模范圍內共模抑制比超過 90dB。該器件非常適用于通過 5V 單電源和高達 ±18V 的雙電源供電的低電壓運行。最后，INA828 采用 8 引腳 SOIC 封裝，額定溫度范圍為 –40°C 至 +125°C。

特性
? 精密儀表放大器演變：
– 第二代：INA828
– 第一代：INA128
? 低失調電壓：最大值為 50μV
? 增益漂移：5ppm/°C (G = 1)，50ppm/°C (G > 1)
? 噪聲：7nV/√Hz
? 帶寬：2MHz (G = 1)、260kHz (G = 100)
? 與 1nF 電容負載一起工作時保持穩定
? 輸入保護電壓高達 ±40V
? 共模抑制：
– 最小值為 110dB (G = 10)
? 電源抑制：最小值為 100dB (G = 1)
? 電源電流：最大值為 650 μA
? 電源范圍：
– 單電源：4.5V 至 36V
– 雙電源：±2.25V 至 ±18V
? 額定溫度范圍：
–40°C 至 +125°C
? 封裝：8 引腳 SOIC

引腳功能和配置

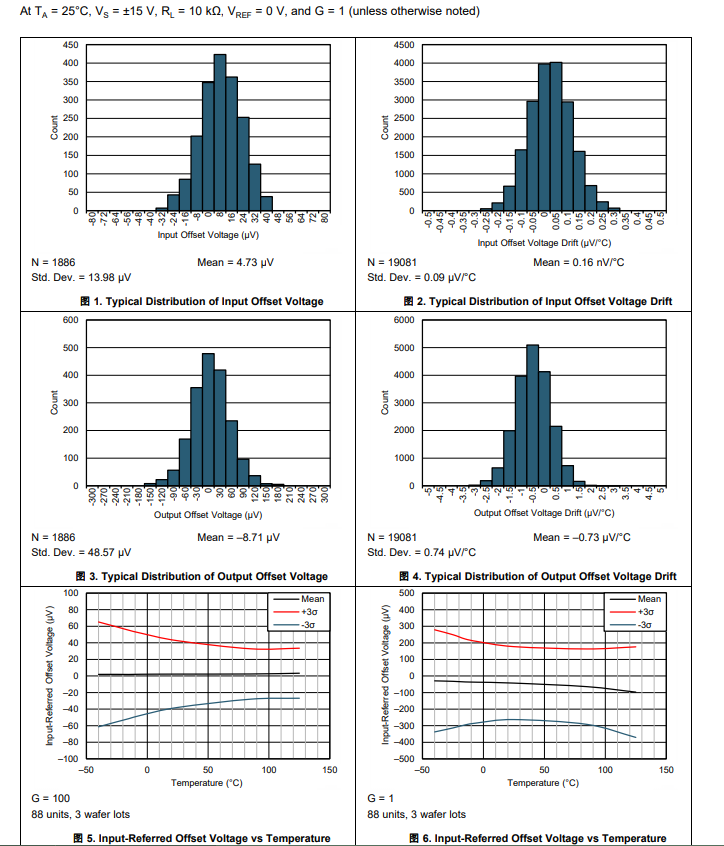

典型特性

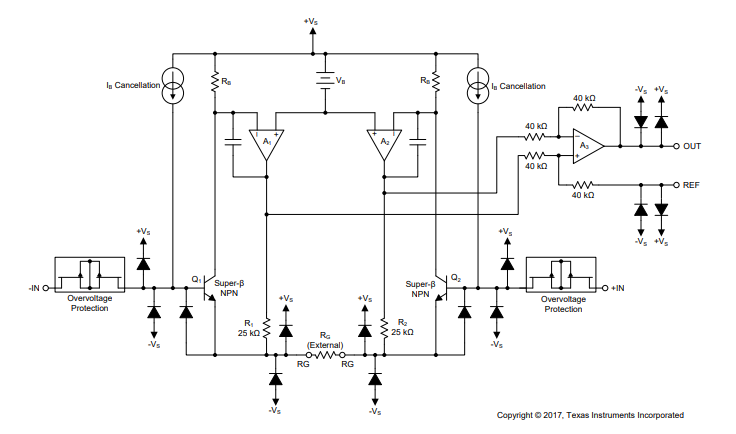

功能方框圖

應用
? 工業過程控制
? 斷路器
? 電池檢測儀
? 心電圖 (ECG) 放大器
? 電力自動化
? 醫療儀表
? 便攜式儀表
