INA597 是一款低功耗、高帶寬差分放大器，適用于成本敏感型應用。INA597 由精密運算放大器和精密電阻器網絡組成。電阻器的出色跟蹤性能在工作溫度范圍內保持增益精度和共模抑制。INA597 具有諸如低失調電壓（200μV，上限）、低溫漂（上限：5μV/°C）、高壓擺率 (18V/μs) 和高達 500pF 的高容性負載驅動等獨特的功能，是一款穩定可靠的高性能差分放大器，適用于各種高電壓工業應用。

數據手冊：*附件：INA597 精密（200μV 失調電壓）、2MHz、88dB CMRR、低功耗、e-trim?差分放大器技術手冊.pdf

內部運算放大器的共模范圍可擴展至負電源，從而使該器件能夠在單電源應用中運行。該器件采用單電源（4.5V 至 36V）或雙電源（±2.25V 至 ±18V）運行。

差分放大器為許多常用電路奠定了基石。INA597 提供此電路功能，而無需使用昂貴的精密電阻器網絡。

特性
? 低失調電壓：200μV（最大值）
? 低失調電壓漂移：±5μV/°C（最大值）
? 低噪聲：1kHz 時為 18nV/√Hz
? 低增益誤差：±0.03%（最大值）
? 高共模抑制：88 dB（最小值）
? 高帶寬：2MHz GBW
? 低靜態電流：每個放大器 1.1 mA
? 高壓擺率：18V/μs
? 高容性負載驅動能力：500pF
? 寬電源電壓范圍：
– 單電源：4.5V 至 36V
– 雙電源：±2.25V 至 ±18V
? 額定溫度范圍：
–40°C 至 +125°C
? 封裝：8 引腳 SOIC 和 VSSOP，10 引腳 VSON

引腳功能和配置

典型特性

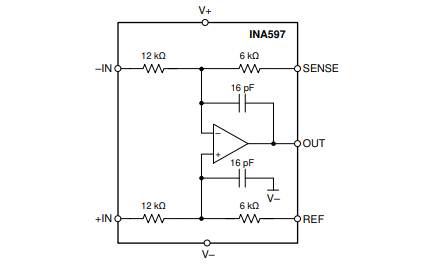

功能方框圖

應用
? 數據采集 (DAQ)
? 用于資產跟蹤的傳感器模塊和標簽
? 流量發送器
? 光學模塊
? 電源模塊
? 交流驅動器位置反饋
? 伺服驅動器位置反饋
? 電壓調節模塊
