OPAx192 系列（OPA192、OPA2192 和 OPA4192）是新一代 36V e-trim 運算放大器。

數據手冊：*附件：OPA2192 具有e-trim的、36V、精密、RRIO、低失調電壓、低輸入偏置電流運算放大器技術手冊.pdf

這些器件具有卓越的直流精度和交流性能，包括軌到軌輸入/輸出、低偏移（典型值：±5μV）、低零漂（典型值：±0.2μV/°C）和 10MHz 帶寬。

OPA192 系列 擁有 諸多獨一無二的特性，例如電源軌的差分輸入電壓范圍、高輸出電流 (±65mA)、高達 1nF 的高容性負載驅動以及高壓擺率 (20V/μs)，是穩健耐用的高性能運算放大器，適用于各種高壓的工業級 應用。

OPA192 系列運算放大器采用標準封裝，在 -40°C 至 +125°C 的額定溫度范圍內工作。

特性
? 低失調電壓：±5μV
? 低失調電壓漂移：±0.2μV/°C
? 低噪聲：1kHz 時為 5.5nV/√Hz
? 高共模抑制：140dB
? 低偏置電流：±5pA
? 軌到軌輸入和輸出
? 高帶寬：10MHz GBW
? 高壓擺率：20V/μs
? 低靜態電流：每個放大器 1mA
? 寬電源電壓范圍：±2.25V 至 ±18V，4.5V 至 36V
? 已過濾電磁干擾 (EMI)/射頻干擾 (RFI) 的輸入
? 達到電源軌的差分輸入電壓范圍
? 高容性負載驅動能力：1nF
? 工業標準封裝：
– 單通道電源版本采用 SOIC-8、SOT-23-5 和VSSOP-8 封裝
– 雙通道電源版本采用 SOIC-8 和 VSSOP-8 封裝
– 四通道電源版本采用 SOIC-14 和 TSSOP-14 封裝

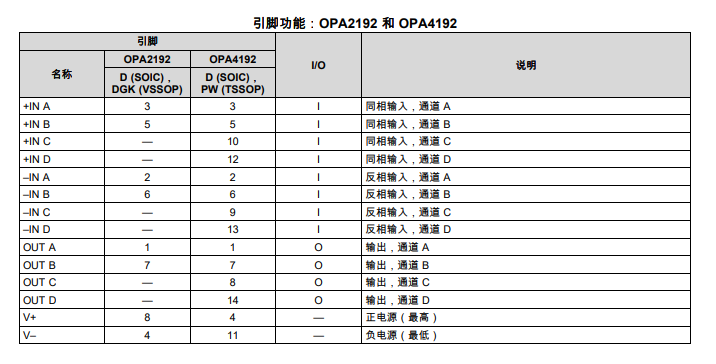

引腳功能和配置

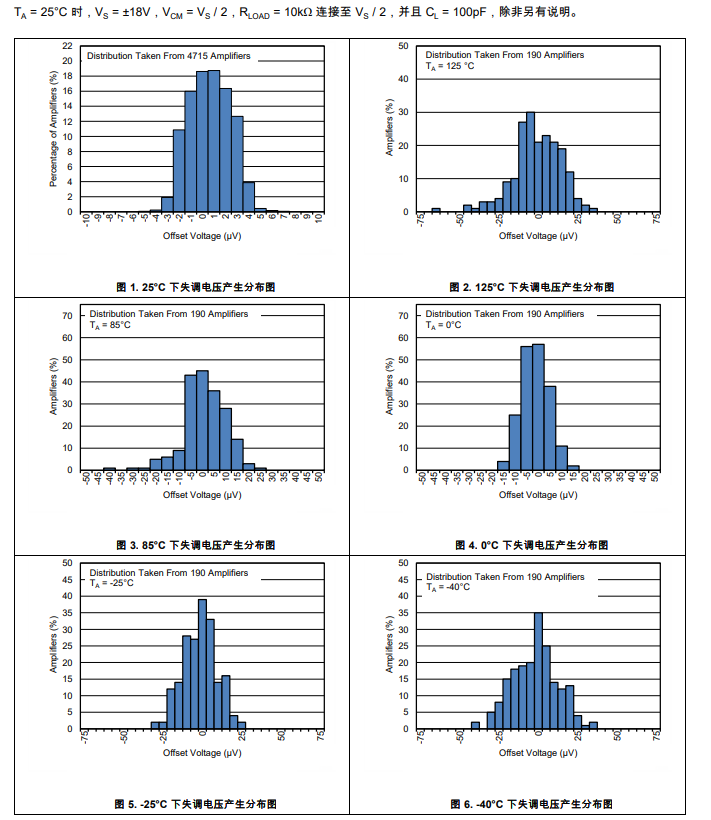

典型特性

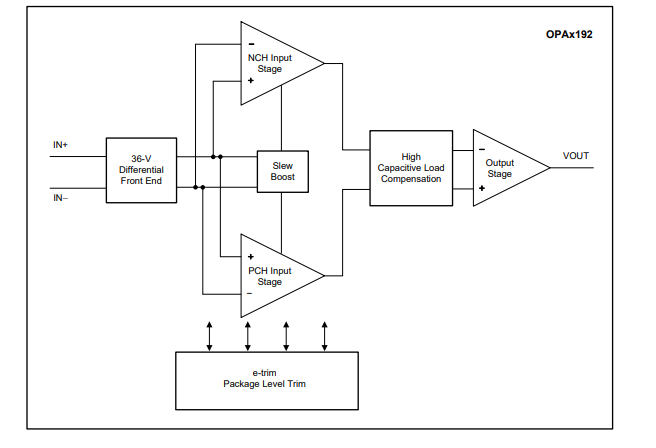

功能方框圖

應用
? 多路復用數據采集系統
? 測試和測量設備
? 高分辨率模數轉換器 (ADC) 驅動器放大器
? 逐次逼近寄存器 (SAR) ADC 基準緩沖器
? 可編程邏輯控制器
? 高側和低側電流檢測
? 高精度比較器
