OPA206、OPA2206 和 OPA4206 （OPAx206） 是業界通用 OPAx277 系列的下一代器件，具有輸入過壓保護的附加特性。這些具有超β 輸入的雙極性、e?trim? 精密運放采用 TI 專有微調技術來實現 ±4μV（典型值）的輸入失調電壓和±0.08μV/°C（典型值）的輸入失調電壓漂移。當輸入信號超出電源電壓范圍時，將會激活輸入過壓保護，并提供 40V保護（超過任一電源電壓范圍）。借助此特性，無需再使用外部電路即可防止放大器損壞，從而減小了尺寸和成本。

數據手冊：*附件：OPA2206 具有e-trim?和超β輸入晶體管的、OVP ±40V、低功耗、低噪聲精密放大器技術手冊.pdf

OPAx206 提供在僅 220μA（典型值）電流下 3.6MHz 的速度功率比。這些器件還可在 1kHz 下實現僅 8nV/√Hz的低電壓噪聲密度。得益于超 β 輸入，OPAx206 具有 100pA（典型值）的超低輸入置電流和 110fA/√Hz 的電流噪聲密度。

OPAx206 具有高性能，是高精度和低功耗系統的理想選擇，例如可編程邏輯控制器中的高密度模擬輸入模塊、現場和便攜式儀表系統以及源測量單元。OPA205
和 OPA2205 是使用相同運放內核、無輸入保護、具有低寬帶噪聲 （7.2nV/√Hz） 的相關器件。

特性
? 集成了高達 ±40V（超過電源電壓范圍）的輸入過壓保護
? e-trim? 運算放大器性能
– 低失調電壓：25μV（最大值）
– 低失調電壓漂移：±0.5μV/°C（最大值）
? 超 β 輸入
– 輸入偏置電流：500 pA（最大值）
– 輸入電流噪聲：110fA/√Hz
? 低噪聲
– 0.1Hz 至 10Hz：0.2μVPP
– 電壓噪聲：8nV/√Hz
? AOL、CMRR 和 PSRR：> 124dB（在整個溫度范圍內）
? 增益帶寬積：3.6MHz
? 低靜態電流：240μA（最大值）
? 壓擺率：4V/μs
? 過載功率限制器
? 軌到軌輸出
? EMI 和 RFI 已濾除的輸入
? 寬電源電壓范圍：4.5V 至 36V
? 溫度范圍：-40°C 至 +125°C

引腳功能和配置

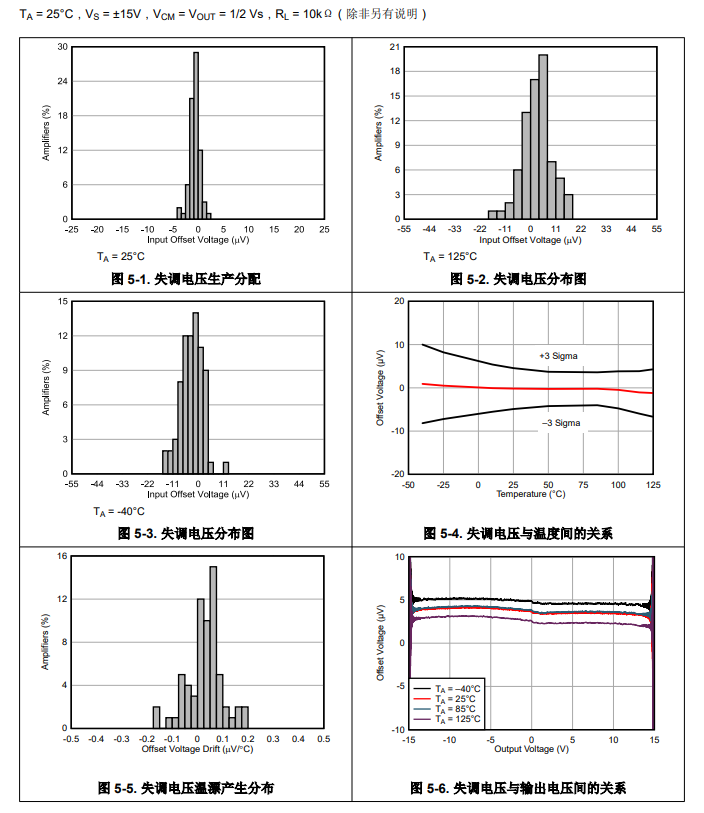

典型特性

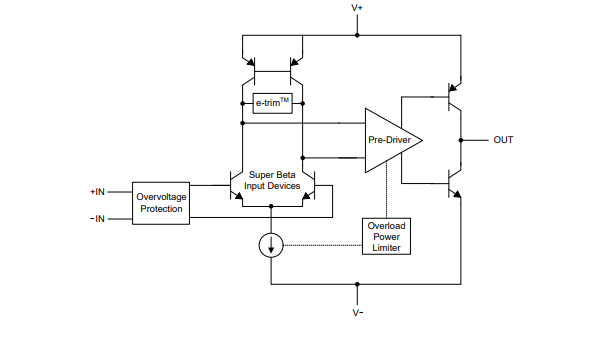

功能方框圖

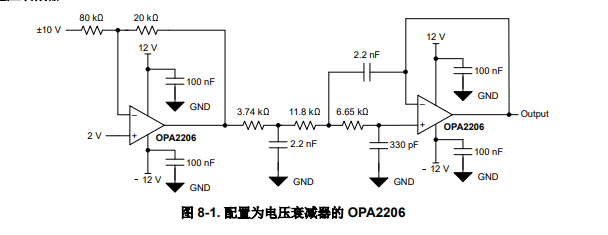

典型應用

應用
? 模擬輸入模塊
? 混合模塊（AI、AO、DI、DO）
? 實驗室和現場儀表
? 源測量單元 (SMU)
? 數字萬用表 (DMM)
? 火車控制和管理
? 串式逆變器
? 數據采集 (DAQ)
