OPAx376-Q1 系列代表了新一代低噪聲 e-trim? 運算放大器，可提供出色的直流精度和交流性能。該器件具有軌到軌輸出、低失調電壓（最大值為 25μV）、低噪聲 (7.5nV/√Hz)、950μA 的靜態電流（最大值）和 5.5MHz 帶寬，對于各類精密和便攜式應用極具吸引力。此外，OPA376-Q1 擁有較寬的電源電壓范圍和出色的 PSRR，因此非常適合直接由電池供電而無需調節的應用。

數據手冊：*附件：OPA4376-Q1 具有E-Trim、低靜態電流和低噪聲特性且通過汽車級認證的精密運算放大器技術手冊.pdf

OPA376-Q1（單通道版本）采用 MicroSIZE SC70-5、SOT23-5 和 SOIC-8 封裝。OPA2376-Q1（雙通道）采用 SOIC-8 和 VSSOP-8 封裝。OPA4376-Q1（四通道）采用 TSSOP-14 封裝。所有器件版本的額定工作溫度范圍均為 -40°C 至 +125°C。

特性
? 符合面向汽車應用的 AEC-Q100 標準：– 溫度等級 1：–40°C 至 +125°C，TA
? 功能安全型
– 可提供用于功能安全系統設計的文檔（OPA376-Q1 和 OPA2376-Q1）
? 低噪聲：1kHz 時為 7.5nV/√Hz
? 0.1Hz 至 10Hz 噪聲：0.8μVPP
? 靜態電流：760μA（典型值）
? 低失調電壓：5μV（典型值）
? 增益帶寬積：5.5MHz
? 軌到軌輸入和輸出
? 單電源供電
? 電源電壓：2.2V 至 5.5V
? 節省空間的封裝：
– SC70、SOT-23、VSSOP、TSSOP

引腳功能和配置

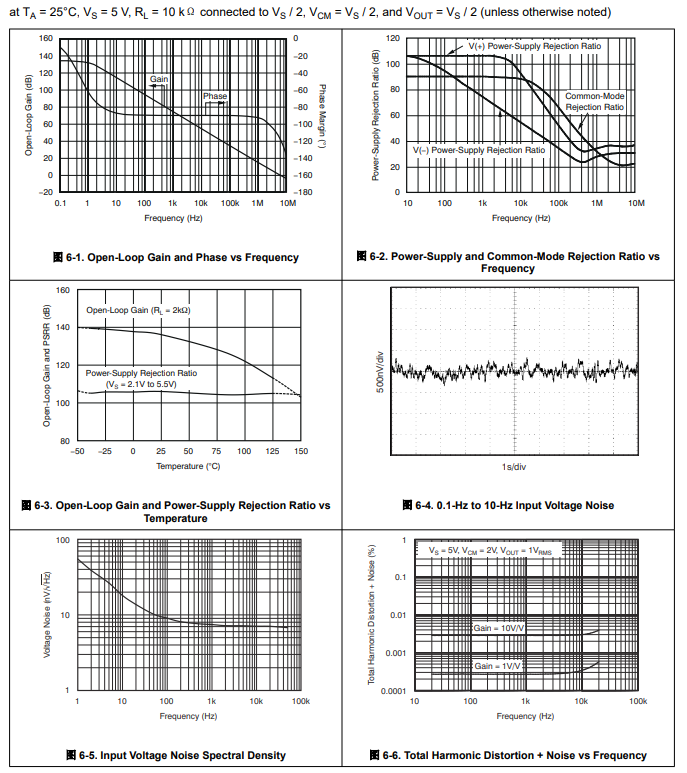

典型特性

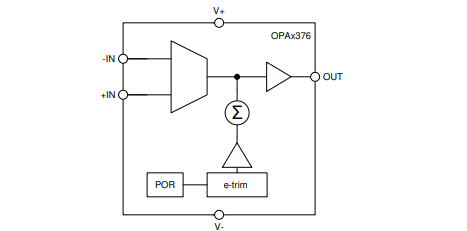

功能方框圖

應用
? 車載充電器 (OBC) 和無線充電器
? 逆變器和電機控制
? 直流/直流轉換器
? 電池管理系統 (BMS)
