INA148-Q1是一款精密、低功耗、單位增益差分放大器，具有高共模輸入電壓范圍。該器件由單片精密雙極運算放大器和薄膜電阻網絡組成。

數據手冊：*附件：INA148-Q1 汽車類、+-200V、共模電壓差分放大器技術手冊.pdf

片上電阻器經過激光微調，可實現精確的1-V/V差分增益和高共模抑制。電阻網絡的出色溫度跟蹤保持了高增益精度和共模抑制。INA148-Q1使用單電源或雙電源。這些特性使INA148-Q1適用于HEV/EV和動力總成應用，特別是電池管理系統。

INA148-Q1采用8引腳SOIC表面貼裝封裝，可在-40°C至125°C的溫度范圍內運行。

特征
?具備汽車應用資格
?AEC-Q100合格，結果如下：
–設備溫度等級1：-40°C至125°C
環境工作溫度范圍
–器件HBM ESD分類等級1C
–設備CDM ESD分類級別C6
–設備MM ESD分類等級M2
?共模電壓高
–在VS=5 V時為75 V
–VS=±15 V時為±200 V
?固定差分增益=1 V/V
?低靜態電流：260μA
?供應范圍廣
–單電源：2.7 V至36 V
–雙電源：±1.35 V至±18 V
?低增益誤差：0.075%（最大值）
?低非線性：0.002%（最大值）
?高CMR:86 dB
?表面安裝8針SOIC封裝

引腳功能和配置

典型特性

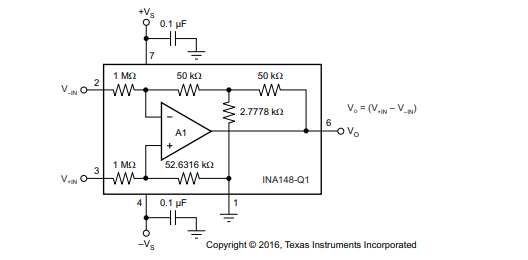

功能方框圖

應用
?HEV/EV和動力總成
?HEV電池管理
?汽車儀表
?電流分流測量
?差分傳感器放大器
?線路接收器
?電池供電系統
?堆疊式電池監測器
