INA819 是一款高精度儀表放大器，可提供低功耗并且可在極寬的單電源或雙電源電壓范圍內工作。可通過單個外部電阻器在 1 到 10,000 范圍內設置任意增益。由于采用超 β 輸入晶體管（這些晶體管可提供極低的輸入失調電壓、失調電壓漂移、輸入偏置電流、輸入電壓和電流噪聲），該器件可提供出色的精度。附加電路可以為輸入提供高達 ±60V 的過壓保護。

數據手冊：*附件：INA819 具有±60V過壓保護功能的、低功耗、精密儀表放大器技術手冊.pdf

INA819 經過優化，可提供較高的共模抑制比。當 G = 1 時，整個輸入共模范圍內的共模抑制比超過 90 dB。根據設計，此器件在低電壓下運行，由 4.5V 單電源和高達 ±18V 的雙電源供電。

INA819 采用 8 引腳 SOIC、VSSOP 和 WSON 封裝，并且額定工作溫度范圍為 –40°C 至 +125°C。

特性
? 低失調電壓：10 μV（典型值），35 μV（最大值）
? 增益漂移：5 ppm/°C (G = 1)、
35 ppm/°C (G > 1)（最大值）
? 噪聲：8 nV/√Hz
? 帶寬：2 MHz (G = 1)、270 kHz (G = 100)
? 在 1 nF 容性負載下保持穩定
? 輸入保護電壓高達 ±60V
? 共模抑制：110 dB，G = 10（最小值）
? 電源抑制：110 dB，G = 1（最小值）
? 電源電流：385 μA（最大值）
? 電源電壓范圍：
– 單電源：4.5V 至 36V
– 雙電源：±2.25V 至 ±18V
? 額定溫度范圍：–40°C 至 +125°C
? 封裝：8 引腳 SOIC、VSSOP、WSON

引腳功能和配置

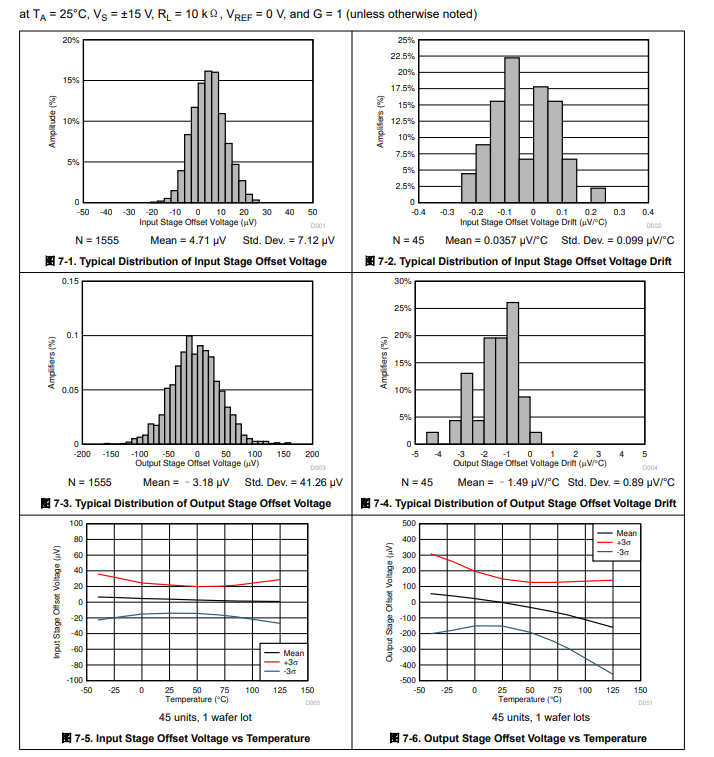

典型特性

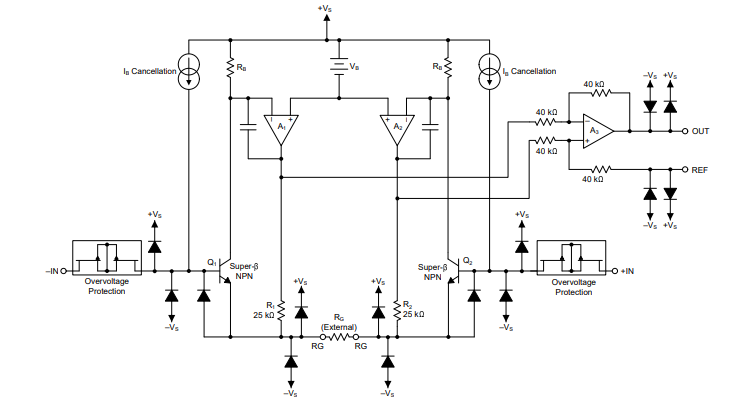

功能方框圖

應用
? 模擬輸入模塊
? 流量發送器
? 電池測試
? LCD 測試
? 心電圖 (ECG)
? 外科手術設備
? 過程分析（pH、氣體、濃度、力和濕度）
