INA818 是一款高精度儀表放大器，此放大器提供低功耗并且可在極寬的單電源或雙電源電壓范圍內工作。可通過單個外部電阻器在 1 到 10000 范圍內設置增益。由于采用超 β 輸入晶體管（這些晶體管可提供極低的輸入失調電壓、失調電壓漂移、輸入偏置電流、輸入電壓和電流噪聲），該器件可提供出色的精度。附加電路可以為輸入提供高達 ±60V 的過壓保護。

數據手冊：*附件：INA818 具有±60V過壓保護功能（增益引腳 1、8）的、低功耗 (350μA)、精密儀表放大器技術手冊.pdf

INA818 經過優化，可提供較高的共模抑制比。當 G = 1 時，整個輸入共模范圍內共模抑制比超過 90dB。根據設計，此器件采用低電壓運行，由 4.5V 單電源和高達 ±18V 的雙電源供電。

INA818 采用 8 引腳 SOIC 封裝，且額定工作溫度范圍為 –40°C 至 +125°C。

特性
? 低失調電壓：10μV（典型值）、35μV（最大值）
? 增益漂移：5ppm/°C (G = 1)、35ppm/°C (G > 1)（最大值）
? 噪聲：8nV/√Hz
? 帶寬：2MHz (G = 1)、270kHz (G = 100)
? 采用 1nF 容性負載時保持穩定
? 輸入保護電壓高達 ±60V
? 共模抑制：110dB，G = 10（最小值）
? 電源抑制：100dB，G = 1（最小值）
? 電源電流：385μA（最大值）
? 電源電壓范圍：
– 單電源：4.5V 至 36V
– 雙電源：±2.25V 至 ±18V
? 額定溫度范圍：–40°C 至 +125°C
? 封裝：8 引腳 SOIC

引腳功能和配置

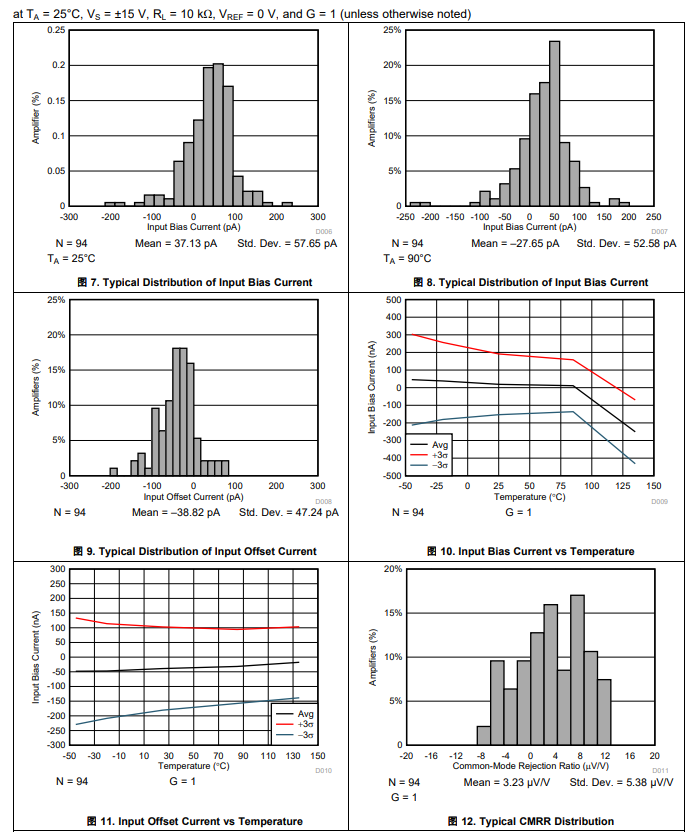

典型特性

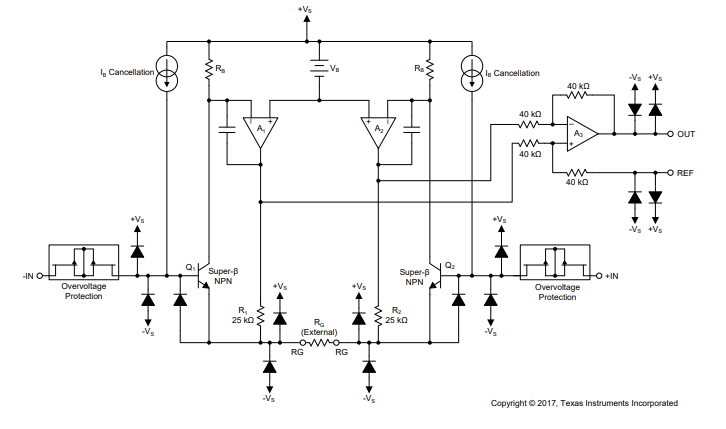

功能方框圖

應用
? 工業監控器
? 流量變送器
? 電池測試設備
? 多參數患者監視器
? 模擬輸入模塊
? 半導體測試設備
? 便攜式儀表
