描述

INA819是一款高精度儀表放大器，具有低功耗特性，可在非常寬的單電源或雙電源范圍內工作。單個外部電阻可以提供1到1000的任何增益。該器件提供高精度的超級β輸入晶體管，可提供極低的輸入失調電壓，失調電壓漂移，輸入偏置電流，輸入電壓和電流噪聲。附加電路可保護輸入免受高達±60 V的過壓影響。

INA819經過優化，可提供高共模抑制比。在G = 1時，在整個輸入共模范圍內，共模抑制比超過90 dB。該器件采用4.5 V單電源設計，可實現低電壓工作，雙電源電壓可達±18 V.INA819采用8引腳SOIC封裝，額定溫度范圍為-40°C至+ 125°C溫度范圍。

特性

• 低偏移電壓：10μV（典型值），35μV（最大值）
• 增益漂移：5 ppm /° C（G = 1），35 ppm /°C（G> 1）（最大）
• 噪聲：8 nV /√ Hz
• 帶寬：2 MHz（G = 1），270 kHz（G = 100）
• 使用1 nF電容負載穩定
• 輸入保護電壓高達±60 V
• 共模抑制：110 dB，G = 10（最小值）
• 電源抑制：100 dB，G = 1（最小值）
• 電源電流：385μA（最大值）
• 供電范圍：
  • 單電源：4.5 V至36 V
  • 雙電源：±2.25 V至±18V
• 指定溫度范圍：-40°C至+ 125°C
• 封裝：8引腳SOIC

所有商標是他們各自所有者的財產。

參數 與其它產品相比?儀表放大器

? Number of channels (#) Vs (Min) (V) Vs (Max) (V) CMRR (Min) (dB) Input offset (+/-) (Max) (uV) Input offset drift (+/-) (Max) (uV/C) Input bias current (+/-) (Max) (nA) Noise at 1 kHz (Typ) (nV/rt (Hz)) Iq (Typ) (mA) Bandwidth at min gain (Typ) (MHz) Gain (Min) (V/V) Gain (Max) (V/V) Gain error (+/-) (Max) (%) Operating temperature range (C) Package Group Package size: mm2:W x L (PKG) Noise at 0.1 Hz-10 Hz (Typ) (uVpp) Gain non-linearity (+/-) (Max) (%) ? INA819 INA118 INA828 1 ? ? 1 ? ? 1 ? ? 4.5 ? ? 2.7 ? ? 4.5 ? ? 36 ? ? 36 ? ? 36 ? ? 140 ? ? 107 ? ? 140 ? ? 35 ? ? 50 ? ? 50 ? ? 0.4 ? ? 0.5 ? ? 0.5 ? ? 0.5 ? ? 5 ? ? 0.6 ? ? 8 ? ? 10 ? ? 7 ? ? 0.35 ? ? 0.35 ? ? 0.6 ? ? 2 ? ? 0.8 ? ? 2 ? ? 1 ? ? 1 ? ? 1 ? ? 1000 ? ? 10000 ? ? 1000 ? ? 0.15 ? ? 1 ? ? 0.15 ? ? -40 to 125 ? ? -40 to 85 ? ? -40 to 125 ? ? SOIC | 8 ? ? PDIP | 8
SOIC | 8 ? ? SOIC | 8 ? ? 8SOIC: 29 mm2: 6 x 4.9 (SOIC | 8) ? ? See datasheet (PDIP)
8SOIC: 29 mm2: 6 x 4.9 (SOIC | 8) ? ? 8SOIC: 29 mm2: 6 x 4.9 (SOIC | 8) ? ? 0.19 ? ? 0.28 ? ? 0.14 ? ? 0.001 ? ? 0.002 ? ? 0.001 ? ?

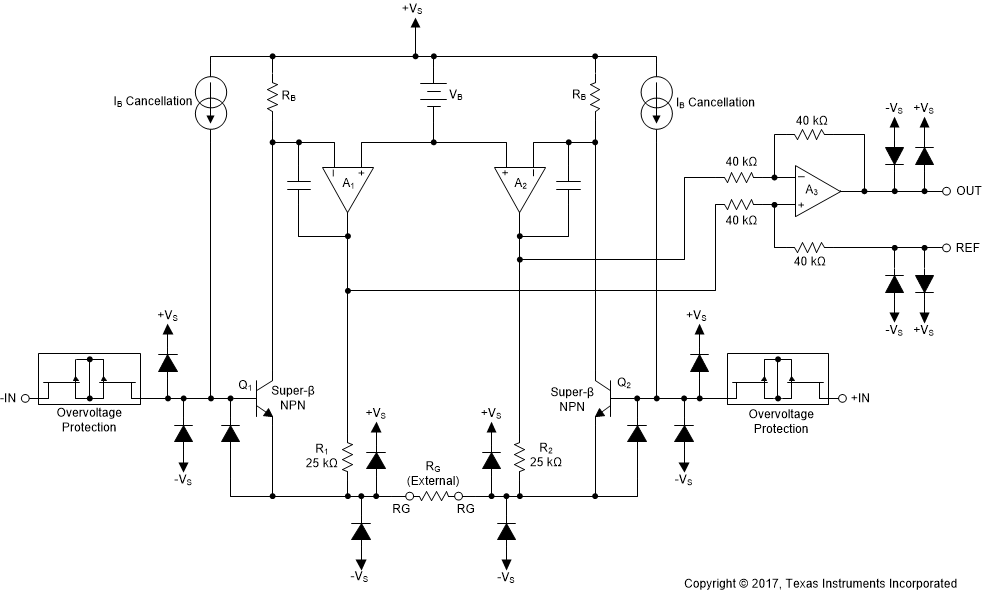

方框圖

•

  INA819 - 功能方框圖
