PGA280 是一款高精度儀表放大器，具有數字控制增益和信號完整性測試功能。該器件具有低失調電壓，且失調電壓、增益溫漂和 1/f 噪聲近乎為零，還具有出色的線性度、共模抑制比和電源抑制比，可支持高分辨率的精密測量。36V 電源電壓和寬、高阻抗輸入范圍符合通用信號測量的要求。

數據手冊：*附件：PGA280 零漂移、HV 可編程增益放大器技術手冊.pdf

特殊電路可防止多路復用器 (MUX) 開關產生浪涌電流。另外，輸入開關矩陣可實現在過載條件下輕松進行重新配置和系統級診斷。

可配置的通用輸入/輸出 (GPIO) 提供數種控制和通信 功能。SPI 經擴展可與更多器件通信，僅需四個 ISO 耦合器即可實現隔離。PGA280 采用 TSSOP-24 封裝，額定工作溫度范圍為 –40°C 至 +105°C。如需了解所有可用封裝，請參閱數據表末尾的封裝選項附錄。

特性
? 寬輸入電壓范圍：在 ±18V 電源下，為 ±15.5V
? 二進制增益步長：128V/V 至 1/8V/V
? 額外比例縮放因子：1V/V 和 1?V/V
? 低失調電壓：在 G = 128 時為 3μV
? 失調電壓的近零長期漂移
? 近零增益溫漂：0.5ppm/°C
? 出色的線性度：1.5ppm
? 出色的共模抑制比 (CMRR)：140dB
? 高輸入阻抗
? 超低的 1/f 噪聲
? 差分信號輸出
? 過載檢測
? 輸入配置開關矩陣
? 斷線測試電流
? 可擴展 SPI?（具有校驗和）
? 通用 I/O 端口
? TSSOP-24 封裝

引腳功能和配置

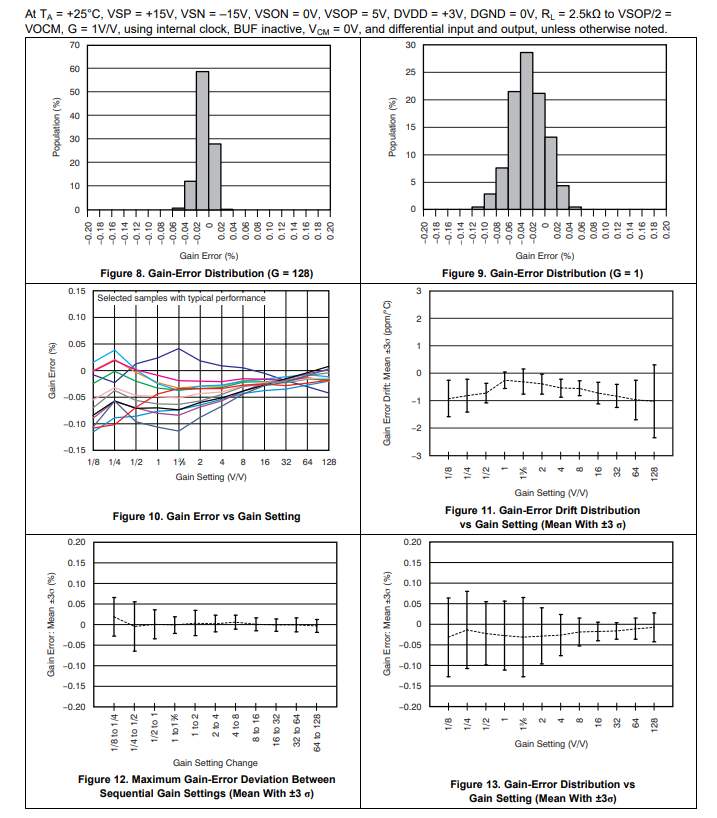

典型特性

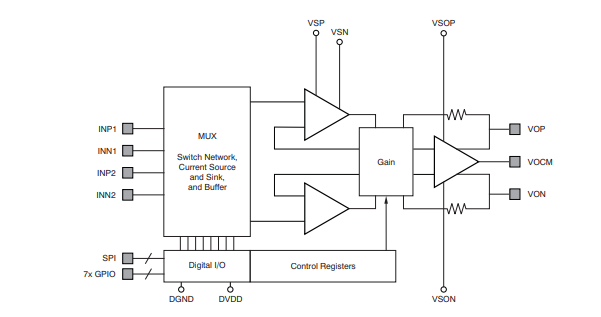

功能方框圖

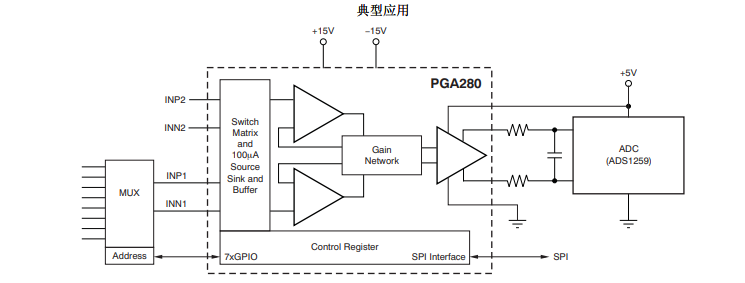

典型應用

應用
? 模擬輸入模塊
? 數據采集 (DAQ)
? 飛機發動機控制
? 電池測試
