TPS312x 系列電壓監控電路提供低至 1.2V 的電壓軌和時序監控，主要用于 DSP 和基于處理器的系統。該系列中的所有器件都監控電源軌，并在電源軌低于閾值電壓目標 （VIT-） 時置位 RESET 輸出。閾值電壓被編程到器件中，以最大限度地減少外部元件。內置磁滯可防止誤觸發。RESET 輸出對于低于 0.9V 的電源電壓 （VDD） 無效。TPS312x 系列包括具有高電平有效輸出（用于在故障期間用作禁用）和低電平有效輸出（適用于高輸出表示系統正常運行的大多數系統）的器件。
*附件：tps3124.pdf

TPS3123/3124/3128 還包括看門狗定時器功能，可監控來自處理器的及時數字脈沖，并在預期脈沖由于潛在的軟件凍結或掛起而未按時到達時發出警報。電源軌監控和看門狗定時器功能的這種集成對于始終在線的系統（如工廠自動化和通信基礎設施）非常有幫助。

此外，TPS3123/5/6/8 器件還集成了手動復位輸入 MR，以強制由與看門狗定時器監控的脈沖的電壓軌監控無關的事件觸發 RESET。MR 的低電平會導致 RESET 變?yōu)榛顒訝顟B(tài)。TPS3124器件沒有輸入 MR，但包括一個與 TPS3125 和 TPS3126 器件相同的高電平輸出 RESET。

該系列中的所有器件均采用 5 引腳 SOT23-5 封裝，工作溫度范圍為 –40°C 至 +85°C。

特性

• 最小電源電壓為 0.9V
• 電源電壓監控范圍：
  • 1.2V、1.5V、1.8V （TPS312x）
  • 3V（僅限 TPS3125 設備）
  • 可根據要求提供其他版本
• 具有 180ms 固定延遲時間的上電復位發生器
• 手動復位輸入 （TPS3123/5/6/8）
• 看門狗定時器在 VDD ≥ VIT - 處重新觸發 RESET 輸出
• 電源電流為 14μA（典型值）
• 小型 SOT23-5 封裝
• 溫度范圍為 –40°C 至 +85°C
• 復位輸出提供推挽式 （低電平有效和高電平） 和漏極開路 （低電平有效）

參數

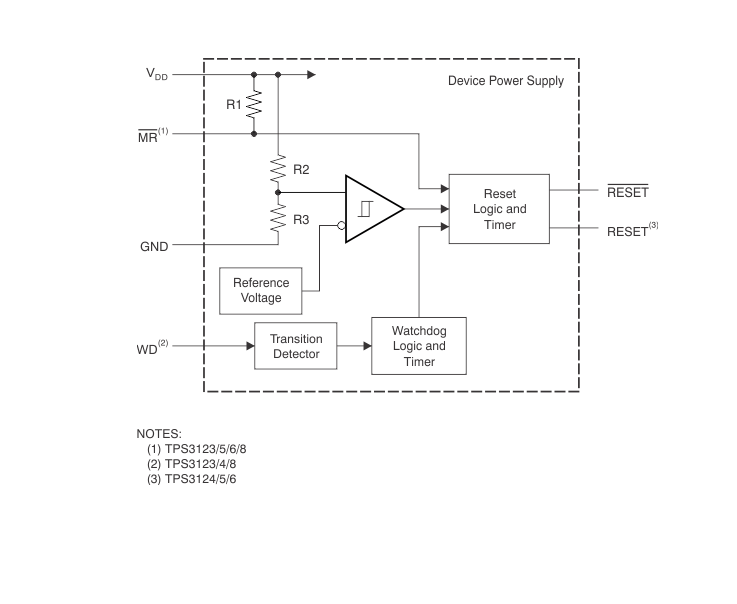

方框圖

1. 產品概述

• ?型號?：TPS3124
• ?功能?：超低電壓處理器監控電路，提供電壓監測、上電復位及看門狗定時器功能（無手動復位輸入）
• ?封裝?：SOT23-5小型封裝

2. 主要特性

• ?最低供電電壓?：0.9V
• ?電壓監測范圍?：1.2V, 1.5V, 1.8V（TPS312x系列）
• ?上電復位延遲?：固定延遲時間180ms
• ?看門狗定時器?：具備，監控處理器及時數字脈沖
• ?供電電流?：14μA（典型值）
• ?工作溫度范圍?：-40°C至+85°C
• ?復位輸出類型?：推挽（包括高電平有效和低電平有效）

3. 應用領域

• 便攜式/電池供電設備
• 無線通信系統
• 工業自動化
• 服務器
• 建筑自動化

4. 引腳功能

• ?RESET?：復位輸出，低電平有效（推挽輸出），高電平有效（僅限TPS3124/3125/3126）
• ?GND?：地參考
• ?WDI?：看門狗定時器輸入
• ?VDD?：供電電壓輸入

5. 工作原理

• ?電壓監測?：監控VDD電壓，當電壓低于預設閾值時，RESET輸出變?yōu)榈碗娖接行顟B(tài)。
• ?上電復位?：上電時，若VDD電壓超過1.1V，RESET輸出在延遲180ms后釋放。
• ?看門狗定時器?：需定期觸發WDI引腳以避免超時，超時后RESET輸出變?yōu)橛行顟B(tài)并重啟定時器。

6. 電氣特性

• ?輸入閾值電壓?（V IT-）：根據型號不同，閾值電壓在1.04V至2.71V之間。
• ?遲滯電壓?（V HYS）：根據V IT-的不同，遲滯電壓在15mV至30mV之間。
• ?供電電流?：在VDD為0.9V至3.3V范圍內，供電電流為14μA至22μA。

7. 封裝與訂購信息

• ?封裝類型?：SOT23-5
• ?環保信息?：提供RoHS及綠色封裝選項

8. 注意事項

• ?靜電放電保護?：提醒用戶注意靜電放電對設備的損害，并建議采取適當預防措施。
• ?使用限制?：在設計中需考慮絕對最大額定值及推薦工作條件，以避免對設備造成永久損害。

9. 額外功能

• ?高電平復位輸出?：TPS3124設備除了低電平有效的RESET輸出外，還提供高電平有效的RESET輸出，適用于特定應用需求。
