概述
HMC-C071是一款通用的寬帶高隔離度非反射式GaAs pHEMT SP4T開關，封裝在微型密封模塊中，帶有可現場更換的SMA連接器。 該開關頻率范圍為DC至20 GHz，具有高隔離和低插入損耗。 該開關在最高12 GHz頻率下提供大于42 dB的隔離，在最高20 GHz頻率下提供大于32 dB的隔離。 HMC-C071還提供2.8 dB 的插入損耗（最高頻率12 GHz），快速上升和下降僅需17ns。 CMOS接口允許在很低直流電流條件下提供單個+5V偏置電壓。
數據表：*附件：HMC-C071 SP4T非反射式開關模塊，DC-20GHz技術手冊.pdf

應用

• 光纖和寬帶通信
• 微波無線電和VSAT
• 軍用無線電、雷達和ECM
• 測試儀器儀表

特性

• 高隔離度： >42 dB（最高12 GHz的頻率） >32 dB（最高20 GHz的頻率）
• 低插入損耗： 2 dB（2 GHz時） 2.8 dB（12 GHz時）
• 快速開關： 17 ns的上升/下降時間
• 非反射式設計
• 密封模塊
• 可現場更換的SMA連接器
• 工作溫度范圍為-55至+85 ℃

框圖

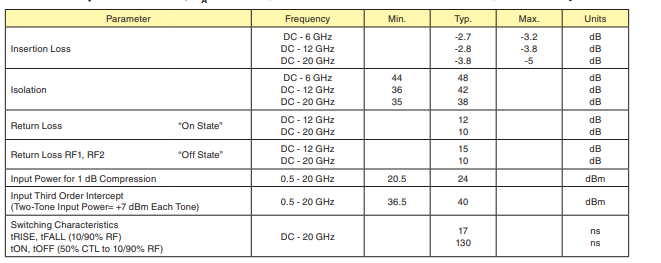

電氣規格

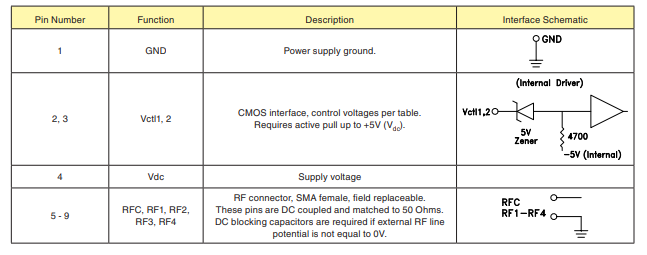

引腳描述

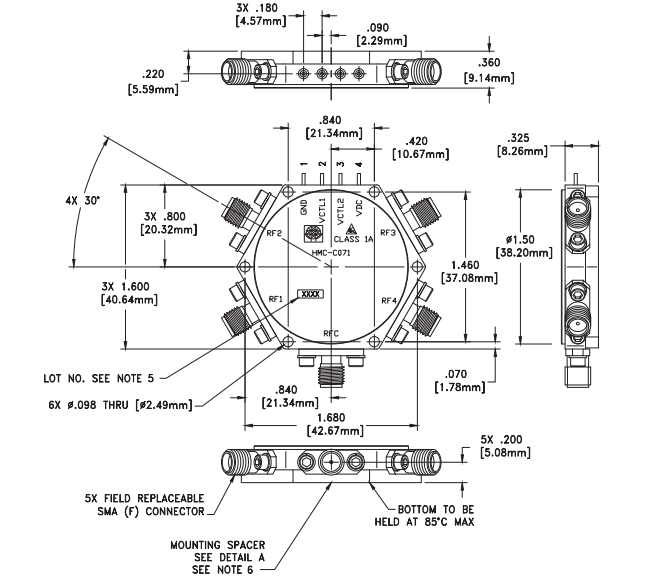

外形圖
