優勢和特點

• isoPower 集成隔離式DC/DC轉換器
• 3.15 V至5.25 V穩壓輸出
• 最高150 mW輸出功率
• 兩個DC至150 Mbps (NRZ)信號隔離通道
• 軟啟動電源

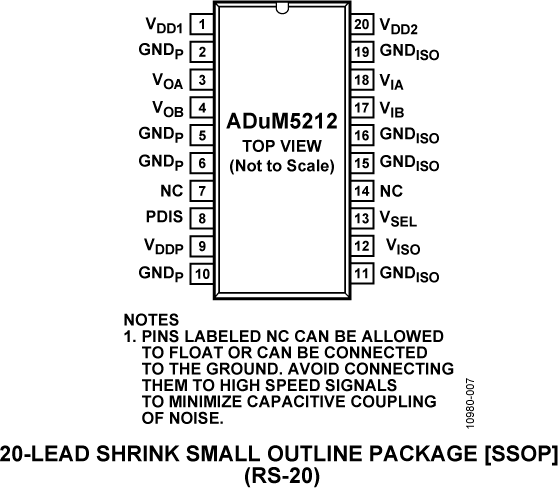

• 20引腳SSOP封裝，爬電距離為5.3 mm
• 支持最高15 MHz的SPI
• 工作溫度最高可達：105℃
• 高共模瞬變抗擾度：>25 kV/μs
• 欲了解更多特性，請參考數據手冊

產品詳情

ADuM5210/ADuM5211/ADuM5212 均為集成isoPower?隔離式DC/DC轉換器的四通道數字隔離器，基于ADI公司的iCoupler?技術，能夠提供可在3.15 V和5.25 V之間調節的穩壓隔離電源。輸入電源電壓可以略低于所需輸出，也可以遠高于所需輸出。

在低功耗隔離設計中，這樣就無需使用單獨的隔離式DC/DC轉換器。利用iCoupler芯片級變壓器技術，能夠隔離邏輯信號和DC/DC轉換器的磁性元件。因此，可提供小尺寸、完全隔離的解決方案。

isoPower 利用高頻開關元件，通過其變壓器傳輸功率。設計印刷電路板(PCB)布局時應特別小心，必須符合相關輻射標準。如需電路板布局建議，請參考應用筆記AN-0971。

應用

• RS-232收發器
• 電源啟動偏置和柵極驅動
• 隔離傳感器接口
• 工業PLC

方框圖
