優勢和特點

• I/Q解調器
• RF工作頻率范圍：
  700 MHz至2700MHz
• IIP3：+30 dBm
• IIP2：+60dBm
• 輸入P1dB：+13dBm
• 噪聲系數：14 dB (900MHz)

• 電壓轉換增益：5dB
• 正交解調精度
  相位精度：<0.5°
  幅度平衡：<0.25 dB
• LO輸入：–10至+5 dBm
• 解調帶寬：約500 MHz
• I/Q以2Vpk驅動200Ω負載
• 可編程功耗

產品詳情

ADL5382是一款高性能正交I/Q解調器，其射頻輸入頻率范圍是700 MHz～2.7 GHz。ADL5382噪聲系數NF = 14 dB, IP1dB = 14.7 dBm, and IIP3 = 33.5 dBm at 900 MHz。ADL5382具有寬動態范圍，適用于通信設施直接轉換的苛刻要求。差分射頻輸入提供50Ω寬帶輸入阻抗，為了實現最佳性能，應采用1:1巴倫驅動

為了產生本振正交信號，可以利用內置多相濾波器實現出眾的正交精度。在較寬的本振頻率范圍內 ~0.05 dB and ~0.2°，可以得到出色的解調精度。解調后的同相位（I）與正交（Q）差分輸出信號是經過緩沖的。電壓轉換增益為~4dB，與差分負載阻抗無關，阻抗最小可以為100Ω，負載200Ω時的驅動能力超過2Vpp。完全平衡的設計減小了二階失真產物。從本振端口到射頻端口的泄漏小于-65 dBc。I、Q 輸出端口的直流差分偏置小于10 mV。這兩個特性使得產品具有出色的IIP2（>60 dBm）性能。

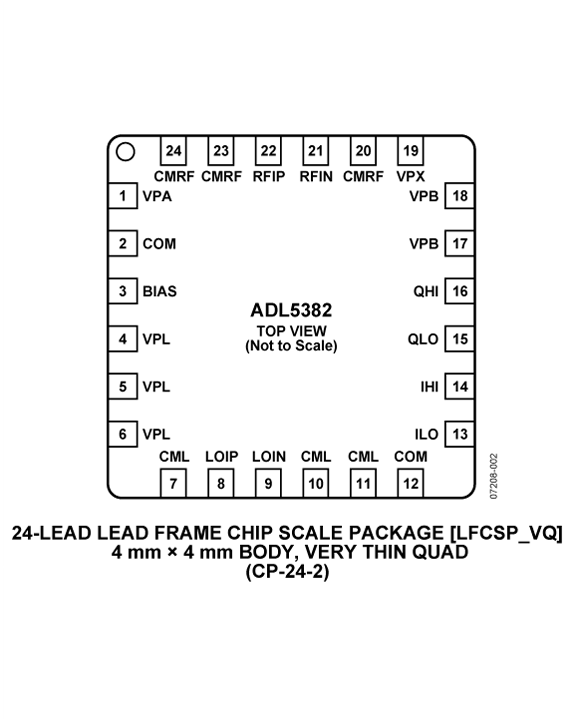

ADL5382采用4.75 V ～ 5.25 V電源供電。利用BIAS引腳與接地點之間的外部電阻可以對電源電流進行調節。ADL5382采用ADI公司先進的硅鍺雙極工藝制作，采用24引腳焊盤外露LFCSP封裝，工作溫度范圍：-40°C ～ +85°C。

應用

QAM/QPSK解調器

W-CDMA/CDMA/CDMA2000/GSM

點對（多）點廣播

WiMax

Data Sheet, Rev. 0, 3/08

方框圖
