優勢和特點

• 噪聲系數： 1.5 dB (4 GHz)
• 增益： 16.5 dB
• P1dB輸出功率： +18 dBm
• 電源電壓：
  +5V (55 mA)
• 輸出IP3： +30 dBm
• 50 Ω匹配輸入/輸出

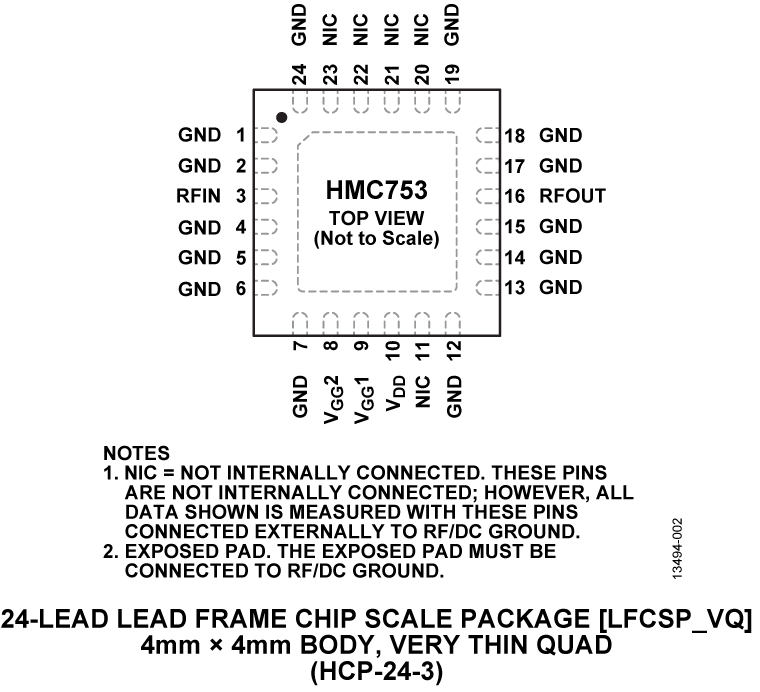

• 24引腳4x4mm SMT塑料封裝： 16mm2

產品詳情

HMC753是一款GaAs MMIC低噪聲寬帶放大器，采用無引腳4x4 mm塑料表貼封裝。 該放大器的工作頻率范圍為1至11 GHz，提供高達16.5 dB的小信號增益、1.5 dB噪聲系數及+30 dBm輸出IP3，同時采用+5V電源的功耗僅55 mA。 高達+18 dBm的P1dB輸出功率使LNA可用作平衡、I/Q或鏡像抑制混頻器的LO驅動器。 HMC753還具有隔直的I/O，內部匹配50 Ohms，因而非常適合高容量微波無線電或VSAT應用。 該多功能LNA還可以HMC-ALH444裸片形式提供。

應用

• 點對點無線電
• 點對多點無線電
• 軍事和太空
• 測試儀器儀表

方框圖
