Analog Devices Inc. ADMV1550雙平衡混頻器數據手冊
Analog Devices ADMV1550雙平衡混頻器采用無引線、符合RoHS指令的表面貼裝技術 (SMT) 封裝，便于在15GHz至65GHz之間用作上變頻器或下變頻器。ADMV1550通用雙平衡混頻器在中頻(IF)端口上提供直流至20GHz的寬帶寬，支持靈活的頻率規劃，避免仿制品。
數據手冊：*附件：Analog Devices Inc. ADMV1550雙平衡混頻器數據手冊.pdf
Analog Devices ADMV1550混頻器采用砷化鎵 (GaAs) 單片微波集成電路 (MMIC) 方法制造，無需外部元件或匹配電路。得益于優化的平衡－不平衡轉換器結構,ADMV1550可提供出色的本地振蕩器 (LO) 至射頻 (RF) 和本地振蕩器 (LO) 至中頻 (IF) 抑制。該混頻器的典型LO振幅為15dBm。ADMV1550符合RoHS指令，無需引線鍵合，因此可以使用表面貼裝制造技術。
ADMV1550采用緊湊型4mm x 4mm、18端子焊盤柵格陣列 (LGA) 封裝，工作溫度范圍為-40°C至+85°C。
特性
- 轉換損耗：8dB（15GHz至50GHz時的典型值）
- 輸入IP3：20dBm（15GHz至50GHz時的典型值）（下變頻器）
- 輸入IP2：40dBm（15GHz至50GHz時的典型值）（下變頻器）
- 輸入P1dB：11dBm（典型值）（上變頻器）
- 本地振蕩器 (LO) 至射頻 (RF) 隔離：35dB（典型值）
- 本地振蕩器 (LO) 至中頻 (IF) 隔離：35dB（典型值）
- 射頻至中頻 (IF) 隔離：45dB（15GHz至50GHz時的典型值）
- 18端子，符合RoHS指令，4mm x 4mm LGA封裝
應用
- 微波和甚小孔徑終端 (VSAT) 無線電
- 測試設備
- 軍事電子戰 (EW)
- 電子對抗 (ECM)
- 指揮、控制、通信和情報
框圖

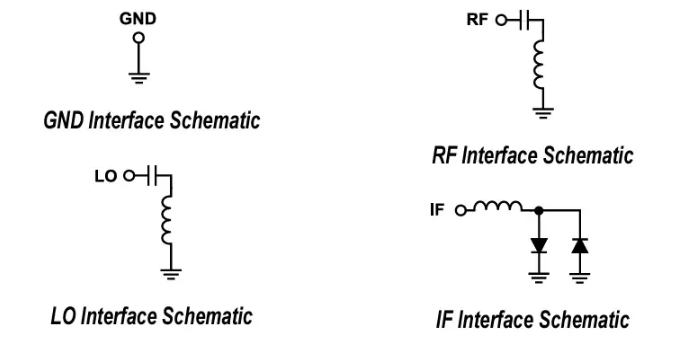

接口原理圖
