UCC27527 基于 CMOS 輸入閾值的雙路 5A 高速低側柵極驅動器

數據： UCC2752x 基于CMOS 輸入閾值邏輯的雙路 5A 高速低側柵極驅動器數據表 (Rev. E)

描述

UCC2752x 系列產品是雙通道、高速、低側柵極驅動器，能夠高效地驅動 MOSFET 和絕緣柵極型功率管 (IGBT) 電源開關。 UCC2752x 采用的設計方案可最大程度減少擊穿電流，從而為電容負載提供高達 5A 的峰值拉/灌電流脈沖，同時提供軌到軌驅動能力以及超短的傳播延遲（典型值為 17ns）。除此之外，此驅動器特有兩個通道間相匹配的內部傳播延遲，這一特性使得此驅動器非常適合于諸如同步整流器等對于雙柵極驅動有嚴格計時要求的應用。輸入引腳閾值基于 CMOS 邏輯，是 VDD 電源電壓的函數。閾值上下限間的寬滯后提供了出色的抗噪性。此使能引腳基于 TTL 和 CMOS 兼容邏輯，與 VDD 電源電壓無關。

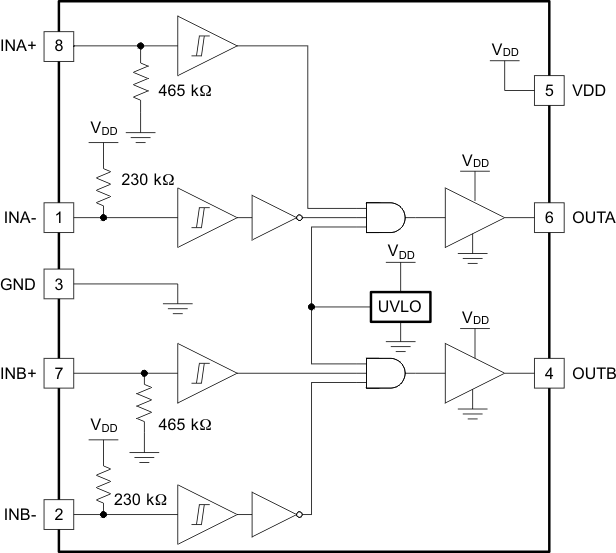

The UCC27528 是一款雙路非反相驅動器。 UCC27527 特有雙路輸入設計，可靈活地為每個通道提供反相（IN- 引腳）和非反相（IN+ 引腳）配置。 IN+ 引腳和 IN- 引腳均可用于控制驅動器輸出的狀態。未使用的輸入引腳可用于啟用和禁用功能。出于安全考慮，當輸入引腳處于懸空狀態時，UCC2752x 系列所有器件可通過輸入引腳上的內部上拉和下拉電阻確保輸出保持在低電平。 UCC27528 特有使能引腳（ENA 和 ENB）以更好地控制此驅動器應用的運行。針對高電平有效邏輯，這些引腳被內部上拉至 VDD 并可為了實現標準運行而持續打開。

特性

引腳分配符合行業標準
兩個獨立的柵極驅動通道
5A峰值供源和吸收驅動電流
互補金屬氧化物半導體（CMOS）輸入邏輯閾值
（VDD引腳上的電源電壓的函數）
實現高抗噪性的滯后邏輯閾值
針對每個輸出的獨立使能功能
輸入和使能引腳電壓電平不受VDD引腳偏置電源電壓限制
4.5V至18V單電源范圍
VDD欠壓閉鎖（UVLO）期間輸出保持低電平（確保加電和斷電時無毛刺脈沖運行）
快速傳播延遲（典型值17ns）
快速上升和下降時間（典型值7ns和6ns）
兩通道間的延遲匹配時間典型值為1ns
當輸入浮動時輸出保持低電平
小外形尺寸集成電路（SOIC）-8和3mm x 3mm晶圓級小外形無引線（WSON）-8封裝選項
工作溫度范圍-40°C至140°C
輸入引腳有-5V負電壓處理能力

應用

開關模式電源
直流到直流轉換器
電機控制，太陽能
用于諸如GaN等新興寬帶隙電源器件的柵極驅動

所有商標均為其各自所有者的財產。

參數 與其它產品相比?低側驅動器

?
Number of Channels (#)
Power Switch
Peak Output Current (A)
Input VCC (Min) (V)
Input VCC (Max) (V)
Rise Time (ns)
Fall Time (ns)
Prop Delay (ns)
Input Threshold
Channel Input Logic
Input Negative Voltage (V)
Features
Rating
Operating Temperature Range (C)
Package Group
?

UCC27527	TPS2814	UCC27517	UCC27517A	UCC27523	UCC27525	UCC27526	UCC27528
2 ? ?	2 ? ?	1 ? ?	1 ? ?	2 ? ?	2 ? ?	2 ? ?	2 ? ?
MOSFET IGBT GaNFET ? ?	MOSFET ? ?	MOSFET IGBT GaNFET ? ?	MOSFET IGBT GaNFET ? ?	MOSFET IGBT GaNFET ? ?	MOSFET IGBT GaNFET ? ?	MOSFET IGBT GaNFET ? ?	MOSFET IGBT GaNFET ? ?
5 ? ?	2 ? ?	4 ? ?	4 ? ?	5 ? ?	5 ? ?	5 ? ?	5 ? ?
4.5 ? ?	4 ? ?	4.5 ? ?	4.5 ? ?	4.5 ? ?	4.5 ? ?	4.5 ? ?	4.5 ? ?
18 ? ?	14 ? ?	18 ? ?	18 ? ?	18 ? ?	18 ? ?	18 ? ?	18 ? ?
7 ? ?	14 ? ?	9 ? ?	9 ? ?	7 ? ?	7 ? ?	7 ? ?	7 ? ?
6 ? ?	15 ? ?	7 ? ?	7 ? ?	6 ? ?	6 ? ?	6 ? ?	6 ? ?
17 ? ?	25 ? ?	13 ? ?	13 ? ?	13 ? ?	13 ? ?	13 ? ?	17 ? ?
CMOS ? ?	CMOS ? ?	CMOS TTL ? ?	CMOS TTL ? ?	CMOS TTL ? ?	CMOS TTL ? ?	CMOS TTL ? ?	CMOS ? ?
Dual Flexible Inverting Non-Inverting ? ?	2 Input AND ? ?	Inverting Non-Inverting ? ?	Inverting Non-Inverting ? ?	Dual Inverting ? ?	Inverting Non-Inverting ? ?	Flexible ? ?	Dual Non-Inverting ? ?
-5 ? ?	0 ? ?	0 ? ?	-5 ? ?	0 ? ?	0 ? ?	0 ? ?	-5 ? ?
Negative Voltage Handling on Input ? ?	2-Input Gates Each Channel ? ?	Hysteretic Logic ? ?	Hysteretic Logic ? ?	Enable Pin ? ?	Enable Pin ? ?	Hysteretic Logic ? ?	Negative Voltage Handling on Input ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 140 ? ?	-40 to 125 ? ?	-40 to 140 ? ?	-40 to 125 ? ?	-40 to 140 ? ?	-40 to 140 ? ?	-40 to 140 ? ?	-40 to 140 ? ?
SON ? ?	PDIP SOIC TSSOP ? ?	SOT-23 ? ?	SOT-23 ? ?	MSOP-PowerPAD SOIC SON ? ?	MSOP-PowerPAD SOIC SON ? ?	SON ? ?	SOIC SON ? ?
