TPS55162-Q1 TPS5516x-Q1 36V、1A 輸出、2MHz、單電感、同步轉換器

數據： Parallel Two Synchronous 4-Switch Buck-Boost Converters With Droop Method

描述

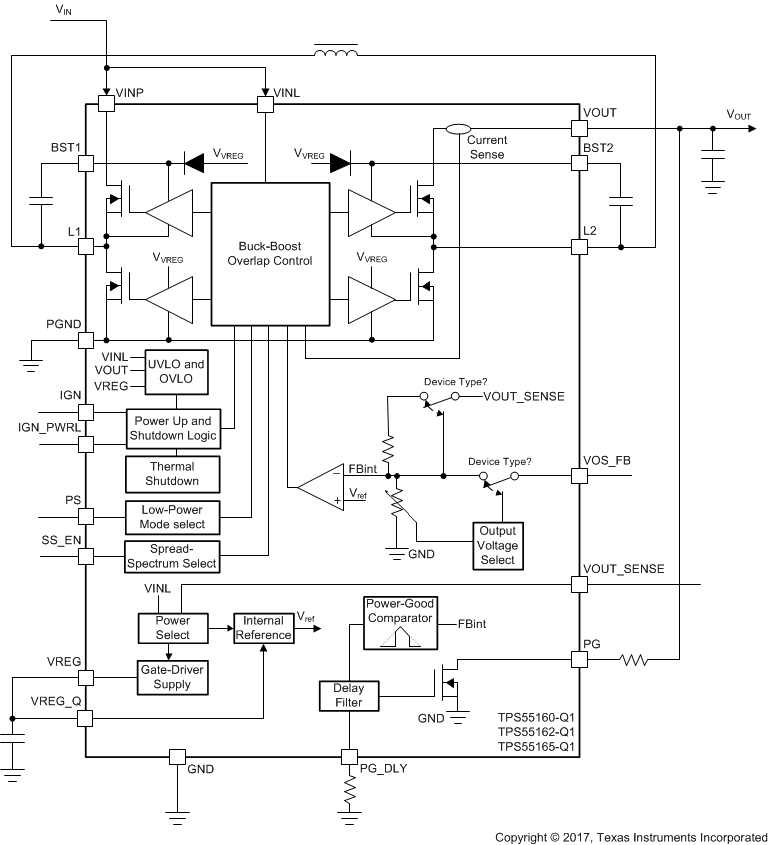

TPS5516x-Q1系列器件是一款高電壓同步降壓/升壓直流/直流轉換器。該器件通過多種不同的輸入電源（如汽車電池）提供穩定的電源輸出。降壓/升壓重疊控制可確保以最佳的效率在降壓和升壓模式之間自動轉換.TPS55165-Q1輸出電壓可以設置為5V或12V固定電平.TPS55160-Q1和TPS55162-Q1器件具有通過外部電阻分壓器設置的5.7V至9V可配置輸出電壓。

對于常規汽車電池電壓，輸出電流可高至1A，并且能夠針對更低的輸入電壓（如用于實現常見電池啟動曲線的電壓）保持在0.4A。該降壓/升壓轉換器基于一個使用同步整流的固定頻率，脈寬調制（PWM）控制電路來獲得最高效率。開關頻率設置為2MHz（典型值），從而允許使用小型電感器（布板空間更少）。

可選的擴頻選項（TPS55160-Q1和TPS55165-Q1）有助于降低輻射電磁干擾（EMI）。用內部環路補償，無需使用外部補償組件。在低功耗模式（TPS55160-Q1和TPS55165-Q1）下，該器件可實現小于15μA的靜態電流，從而使汽車電子控制單元（ECU）能夠保持在待機模式（例如偵聽CAN模式），同時可滿足OEM靜態電流要求。可以禁用低功耗模式，從而強制轉換器針對整個負載電流范圍以2MHz（典型值）的固定開關頻率在完全連續模式下運行。電外器中的最大平均電流被限制在2A的典型值。

可以通過禁用轉換器來最大限度地減少電池消耗。此外，該器件還提供電源正常（PG）引腳，以指示輸出軌何時低于指定的容差。該器件還具有電源鎖存功能，以允許外部微控制器單元（MCU）使輸出電壓在所需的時長內保持可用。

該器件采用20引腳HTSSOP PowerPAD封裝。

特性

符合汽車應用標準
具有符合AEC-Q100的下列結果：
- 器件溫度1級別：-40°C至+ 125°C的環境運行溫度范圍
- 器件HBM ESD分類等級2
- 充電器件模型（CDM）ESD分類等級C4B
V _OUT = 5V時的輸入電壓范圍為2V至36V
5V或12V固定輸出電壓（TPS55165-Q1）< /li>
5.7V至9V可調輸出電壓選項
（TPS55160-Q1和TPS55162-Q1）
效率高達85％
V _OUT = 5V且V _IN≥5.3V時的輸出電流為1A
V _OUT = 5V且V _{IN < /sub>≥3.8V時的輸出
電流為0.8A}
V _OUT = 5V且V _IN≥2.3V時的輸出
電流為0.4A
在降壓和升壓模式之間自動轉換
低功耗模式，可以在輕負載情況下提高效率（TPS55160-Q1和
TPS55165-Q1）
在低功耗模式下器件靜態電流小于15μA（TPS551 60-Q1和

TPS55165-Q1）
器件關斷電流小于3μA
強制在2MHz下進行固定頻率運行
可選擴頻（TPS55160-Q1和TPS55165-Q1）
通過具有電源鎖存功能的IGN喚醒
具有可配置延遲時間的智能電源正常輸出
過熱保護和輸出過壓保護
采用易于使用的20引腳HTSSOP PowerPAD?封裝

所有商標均為其各自所有者的財產。

參數 與其它產品相比?降壓/升壓、反相或分離軌轉換器（集成式開關）

?
Topology
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Switch Current Limit (Typ) (A)
Duty Cycle (Max) (%)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Iout (Max) (A)
Operating Temperature Range (C)
Rating
Package Group
?

TPS55162-Q1	TPIC74100-Q1	TPS55065-Q1	TPS55160-Q1	TPS55165-Q1
Buck/Boost ? ?	Buck/Boost ? ?	Buck/Boost ? ?	Buck/Boost ? ?	Buck/Boost ? ?
3.6 ? ?	1.5 ? ?	1.5 ? ?	3.6 ? ?	2 ? ?
36 ? ?	40 ? ?	40 ? ?	36 ? ?	36 ? ?
5.7 ? ?	5 ? ?	5 ? ?	5.7 ? ?	5 ? ?
9 ? ?	5 ? ?	5 ? ?	9 ? ?	12 ? ?
3.5 ? ?	1.5 ? ?	1.5 ? ?	3.5 ? ?	3.5 ? ?
99 ? ?	99 ? ?	99 ? ?	99 ? ?	99 ? ?
2000 ? ?	330 ? ?	330 ? ?	2000 ? ?	2000 ? ?
2000 ? ?	550 ? ?	550 ? ?	2000 ? ?	2000 ? ?
0.015 ? ?	0.1 ? ?	0.1 ? ?	0.015 ? ?	0.015 ? ?
Enable Power Good Synchronous Rectification UVLO Fixed ? ?	Enable Light Load Efficiency Power Good Synchronous Rectification ? ?	Enable Light Load Efficiency Power Good Synchronous Rectification ? ?	Enable Light Load Efficiency Power Good Synchronous Rectification UVLO Fixed ? ?	?
1 ? ?	?	?	1 ? ?	1 ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
Automotive ? ?	Automotive ? ?	Automotive ? ?	Automotive ? ?	Automotive ? ?
HTSSOP ? ?	HTSSOP ? ?	HTSSOP ? ?	HTSSOP ? ?	HTSSOP ? ?
