TPS6210x 系列低功耗高效降壓轉換器設計用于使用 1 或 2 個鋰離子電池組運行。該器件具有2.5 V至9 V的寬輸入范圍，具有0.8 V至8 V的可調輸出，并能夠提供500 mA的輸出電流。TPS6210x 系列可同步 DC-DC 轉換器提供四種不同的工作頻率：300 kHz、600 kHz、1 MHz 和 2 MHz。該電路可以使用雙功能SD/SYNC輸入引腳以固定頻率運行或同步運行。

TPS6210x 系列在低輸出電流和高輸出電流下都具有很高的效率。三功能MODE輸入引腳用于選擇恒頻、自動模式或輕載工作模式。多模作允許IC選擇最有效的工作模式，或者如果需要，用戶可以確定在三種模式下工作的哪一種。在自動模式下，輸出負載檢測器電路確定轉換器應在恒頻、重載模式還是脈沖可變頻率、輕載模式下運行。
*附件：tps62101.pdf

TPS6210x 系列還具有關斷模式，可實現最佳電池保質期。該IC采用三種過載保護方法，包括熱關斷和兩級過流保護。TPS6210x 采用小外形 8 引腳 SOIC 封裝。

特性

• 2.5V至9V輸入范圍
• 0.8V 至 8V 輸出范圍
• 雙自動模式，在輕負載下實現高效率
• 外部同步
• 0% 至 100% 占空比
• 低靜態、待機和關斷電流
• 8引腳SOIC封裝
• 四個PWM頻率版本（最大2 MHz）
• 應用
  • 手機
  • 衛星電話
  • GPS 設備
  • 數碼相機
  • PDA 和手持?jǐn)z像機

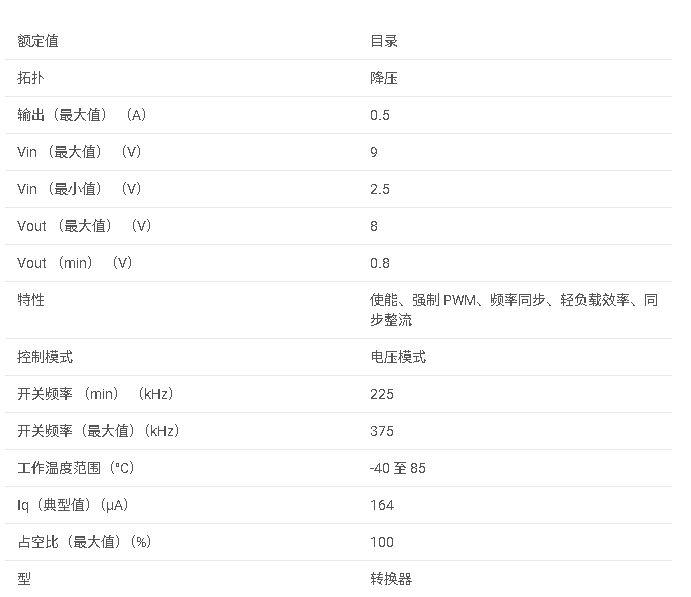

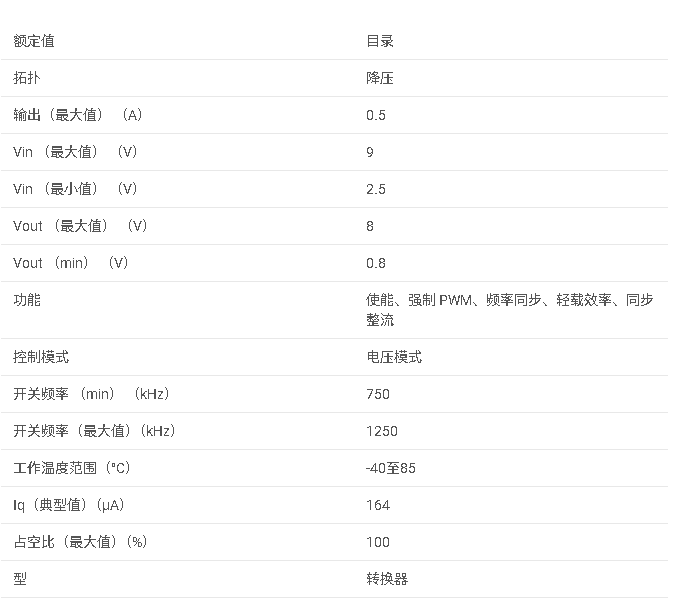

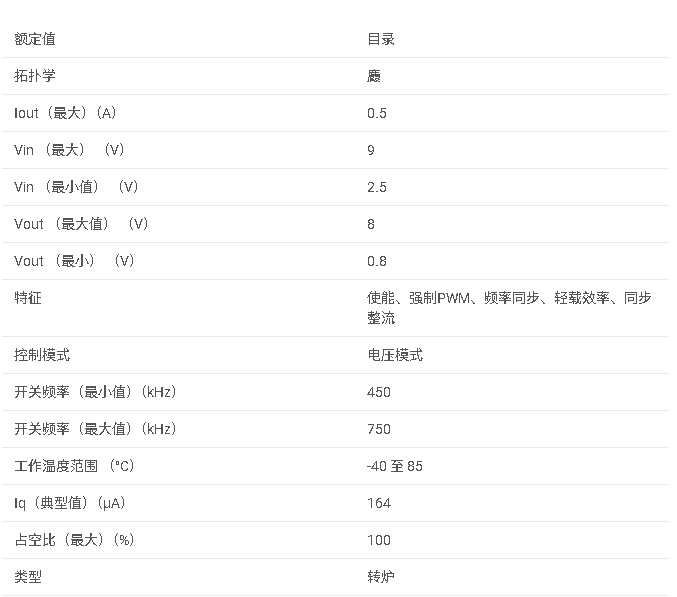

參數

?1. 產品概述?
TPS6210x系列是德州儀器（TI）推出的高效同步降壓轉換器，專為1-2節鋰離子電池供電設備設計，具有以下核心特性：

• ?輸入電壓范圍?：2.5V至9V
• ?輸出電壓范圍?：0.8V至8V（可調）
• ?輸出電流能力?：最高500mA
• ?多模式操作?：支持自動切換恒頻（PWM）、變頻（PFM）模式以優化效率
• ?封裝?：8引腳SOIC

?2. 關鍵功能?

• ?雙自動模式?：根據負載自動選擇恒頻（高功率）或變頻（輕載）模式，輕載效率顯著提升。
• ?同步功能?：通過SD/SYNC引腳支持外部時鐘同步（最高2.5MHz）。
• ?保護機制?：過流保護（兩級觸發）、熱關斷及軟啟動功能。
• ?低靜態電流?：休眠模式下僅1-15μA，延長電池壽命。

?3. 應用場景?

• 移動設備：手機、衛星電話、PDA
• 便攜式電子產品：數碼相機、GPS設備
• 其他：手持?jǐn)z像機等低功耗需求場景

?4. 設計要點?

• ?模式控制?：通過MODE引腳選擇強制恒頻、強制變頻或自動模式（浮空）。
• ?補償網絡?：推薦使用積分補償（無COMP至FB的直流路徑）以兼容自動模式切換。
• ?電感選擇?：需滿足最小電感公式（見文檔公式1）確保平滑模式過渡。

?5. 典型電路示例?

• ?自動模式設計?（圖9）：輸入7.2V，輸出3.3V/500mA，效率曲線顯示輕載時自動模式效率優于強制恒頻。
• ?1.8V輸出設計?（圖14）：適配單節鋰離子電池，補償網絡參數詳見文檔。

?6. 電氣特性?

• ?效率?：典型值80%以上（VIN=5V, VOUT=3.3V, 負載>10mA）。
• ?開關頻率?：四版本可選（300kHz/600kHz/1MHz/2MHz）。
