LM2717-ADJ 由兩個 PWM DC/DC 降壓(降壓)轉換器組成。兩個轉換器 用于產生低至 1.267V 的可調輸出電壓。兩者都具有低 R DSON 系列 (0.16Ω) 內部開關可實現最高效率。工作頻率 可以在 300kHz 和 600kHz 之間的任何位置進行調整,允許使用小型外部元件。 每個轉換器的外部軟啟動引腳使用戶能夠根據 特定應用。每個轉換器也可以通過自己的關斷引腳獨立關斷。 LM2717-ADJ 采用扁平的 24 引腳 TSSOP 封裝,可確保整體扁平 溶液。
*附件:lm2717-adj.pdf
特性
- 具有 2.2A、0.16Ω 內部開關 (Buck 1) 的可調降壓轉換器
- 具有 3.2A、0.16Ω 內部開關 (Buck 2) 的可調 Buck 轉換器
- 工作輸入電壓范圍為 4V 至 20V
- 輸入欠壓保護
- 300kHz 至 600kHz 引腳可調工作頻率
- 過溫保護
- 小型 24 引腳 TSSOP 封裝
參數
方框圖
?1. 產品概述?
LM2717-ADJ是德州儀器(TI)推出的雙路PWM降壓(Buck)DC/DC轉換器,集成兩路獨立可調輸出,主要特性包括:
- ?Buck 1?:2.2A輸出電流,內部開關電阻0.16Ω
- ?Buck 2?:3.2A輸出電流,內部開關電阻0.16Ω
- ?輸入電壓范圍?:4V至20V
- ?可調頻率?:300kHz至600kHz(通過外部電阻設置)
- ?封裝?:24引腳TSSOP(薄型小尺寸封裝)
?2. 關鍵特性?
- ?保護功能?:輸入欠壓保護(UVP)、過溫保護、獨立軟啟動與關斷控制
- ?高效設計?:低RDSON開關提升轉換效率(典型效率90%以上)
- ?應用領域?:TFT-LCD顯示器、便攜設備、筆記本電腦、汽車電子等
?3. 工作原理?
- ? 連續導通模式(CCM) ?:通過PWM控制占空比實現電壓調節,輸出公式為VOUT = D × VIN(D為占空比)。
- ?最小占空比限制?:10%(600kHz)或5%(300kHz),需注意高輸入/低壓差場景下的PFM模式風險。
?4. 設計要點?
?5. 補償與布局?

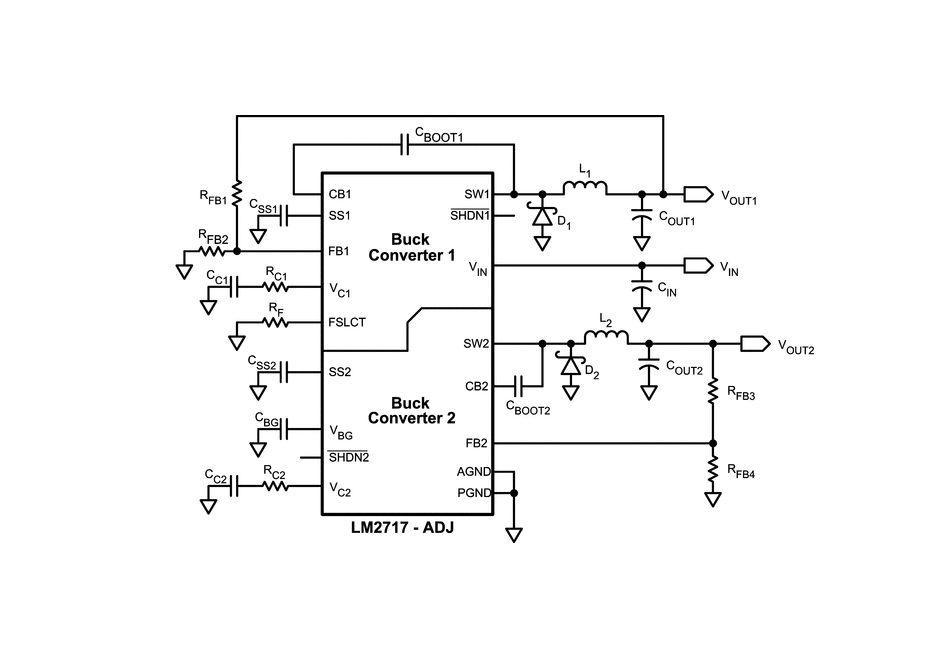

?6. 典型應用電路?
- ?示例1?:輸入17V-20V,輸出15V(Buck 2)和3.3V(Buck 1)。
- ?示例2?:輸入5V-15V,輸出3.3V和1.8V(低電壓場景)。
?7. 附加信息?
- ?絕對最大額定值?:輸入電壓22V,結溫150°C。
- ?訂購型號?:提供TSSOP封裝選項(如LM2717MT-ADJ/NOPB)。
-
