LM2717 由兩個 PWM DC/DC 降壓（降壓）轉換器組成。第一個轉換器 用于產生 3.3V 的固定輸出電壓。第二個轉換器用于生成 可調輸出電壓。兩個轉換器均具有低 R DSON (0.16?) 內部開關可實現最高效率。工作頻率可以在 300kHz 和 600kHz 允許使用小型外部元件。每個 使用戶能夠根據特定應用程序定制軟啟動時間。每個轉換器也可以 使用自己的 SHUTDOWN 引腳獨立關閉。LM2717 采用扁平封裝 24 引腳 TSSOP 封裝確保扁平的整體解決方案。
*附件：lm2717.pdf

特性

• 固定 3.3V 輸出 Buck 轉換器，帶有一個 2.2A、0.16Ω 內部開關
• 具有 3.2A、0.16Ω 內部開關的可調 Buck 轉換器
• 工作輸入電壓范圍為 4V 至 20V
• 輸入欠壓保護
• 300kHz 至 600kHz 引腳可調工作頻率
• 過溫保護
• 小型 24 引腳 TSSOP 封裝

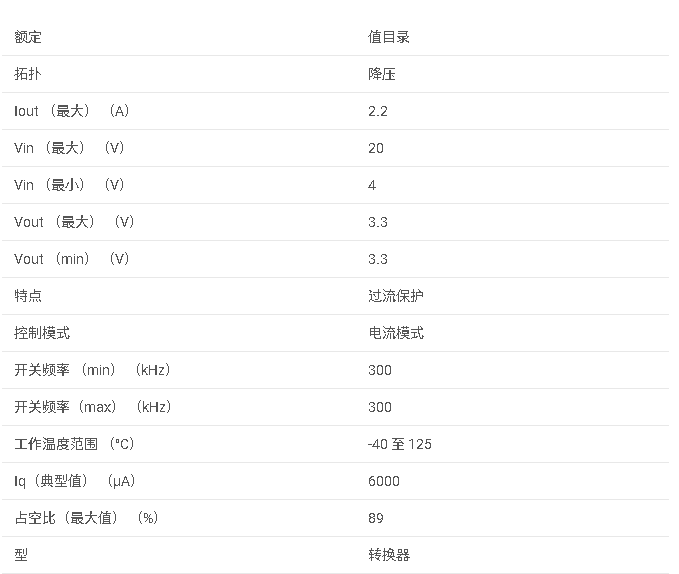

參數

方框圖

?1. 核心特性?

• ?雙路輸出?：包含固定3.3V（2.2A）和可調輸出電壓（3.2A）的降壓轉換器，均集成0.16Ω低導通電阻開關。
• ?寬輸入范圍?：4V至20V工作電壓，支持欠壓保護、過溫保護及300kHz-600kHz可調頻率。
• ?封裝?：24引腳TSSOP封裝，適用于空間受限應用（如TFT-LCD顯示器、便攜設備）。

?2. 功能描述?

• ?固定輸出轉換器?：通過FB1引腳反饋穩定3.3V輸出，VC1引腳連接補償網絡。
• ?可調輸出轉換器?：FB2引腳接收分壓電阻反饋，VC2為誤差放大器補償節點。
• ?控制邏輯?：獨立軟啟動（SS1/SS2）和關斷引腳（SHDN1/SHDN2），支持定制啟動時序。

?3. 關鍵設計參數?

• ?電氣特性?：
  • 靜態電流：6mA（工作）、27μA（關斷模式）。
  • 開關電流限值：固定輸出2.2A、可調輸出3.2A（VIN=8V）。
  • 效率：典型值>90%（5V輸入時）。
• ?保護機制?：熱關斷（150°C）、輸入欠壓鎖定（3.8V關斷閾值）。

?4. 應用設計指南?

• ?外部元件選型?：
  • ?電感?：建議30%紋波電流，如22μH（Coilcraft DO3316系列）。
  • ?電容?：輸入需低ESR陶瓷/鉭電容（≥47μF），輸出電容ESR直接影響紋波（公式：ΔV≈ESR×ΔIL）。
  • ?軟啟動?：通過CSS電容調節時間（TSS=CSS×0.6V/ISS）。
• ?布局要點?：分離模擬/功率地（AGND/PGND），反饋走線遠離高頻噪聲源。

?5. 典型應用電路?

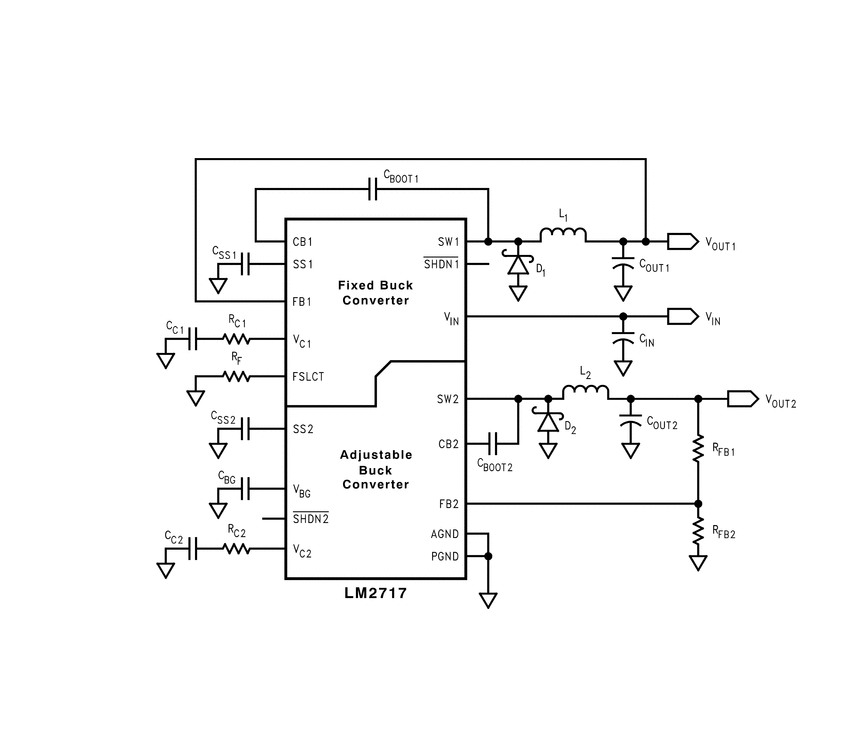

• ?15V+3.3V輸出?（圖12）：
  • 可調輸出分壓電阻RFB1=221kΩ、RFB2=20kΩ。
  • 輸入電容CIN=68μF，配合4.7μF陶瓷電容濾波。
• ?5V+3.3V輸出?（圖13）：調整RFB1=59kΩ以適應5V輸出。
