如何從PCB焊盤移除阻焊層和錫膏層

Altium ? 來源:Altium ? 2025-07-22 18:07 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

在使用 Altium 產品的過程中,我們收到許多用戶的提問,Q&A 系列將針對用戶關注度較高的問題,請 Altium 技術專家為大家答疑解惑。

如何從焊盤移除阻焊層(Solder Mask)/ 錫膏層(Paste Mask)

詳細解決方案:

從通孔或表面貼裝焊盤移除阻焊層有兩種方法:

使用焊盤屬性中 Solder Mask Expansion 的 “Tented” 選項:該選項會移除所有阻焊層,導致焊盤頂層 / 底層的阻焊層無開口(即完全覆蓋)。阻焊層擴展值為正值時表示向外擴展,若需要阻焊層覆蓋焊盤表面,可使用負值并將擴展選項設置為 “From Hole Edge”。

對于 Paste Mask :無 “Tented” 選項,若需從表面貼裝焊盤移除錫膏層,唯一方法是使用負擴展值。若需完全移除,負值必須為焊盤尺寸的 1/2。例如,若焊盤為 100×100mil,則擴展值設為 - 50mil。

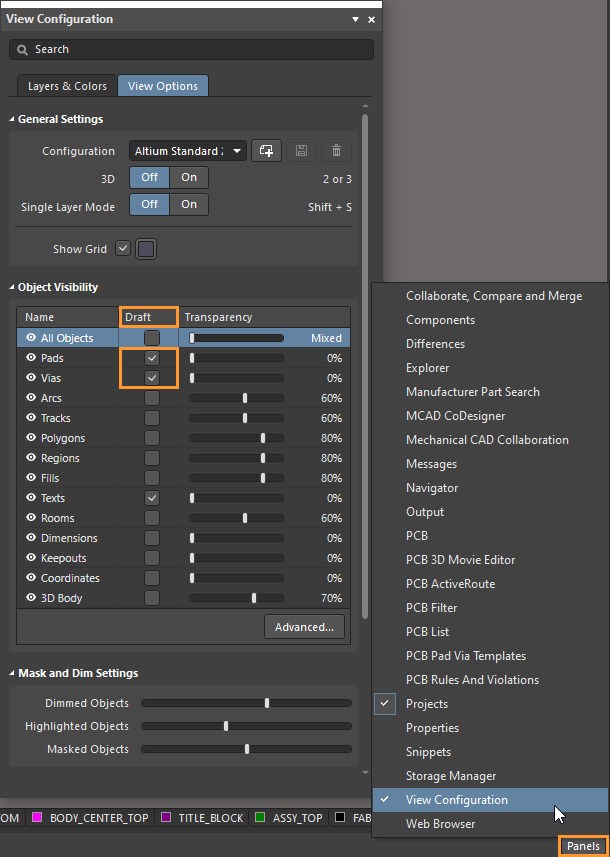

以下圖片顯示了處于Draft Mode的焊盤,以便查看焊盤下方的阻焊層。草圖模式設置可通過 Altium 工作區右下角的 “Panels” 按鈕打開 “ View Configuration ” 面板,在 “View Options” 選項卡中調整:

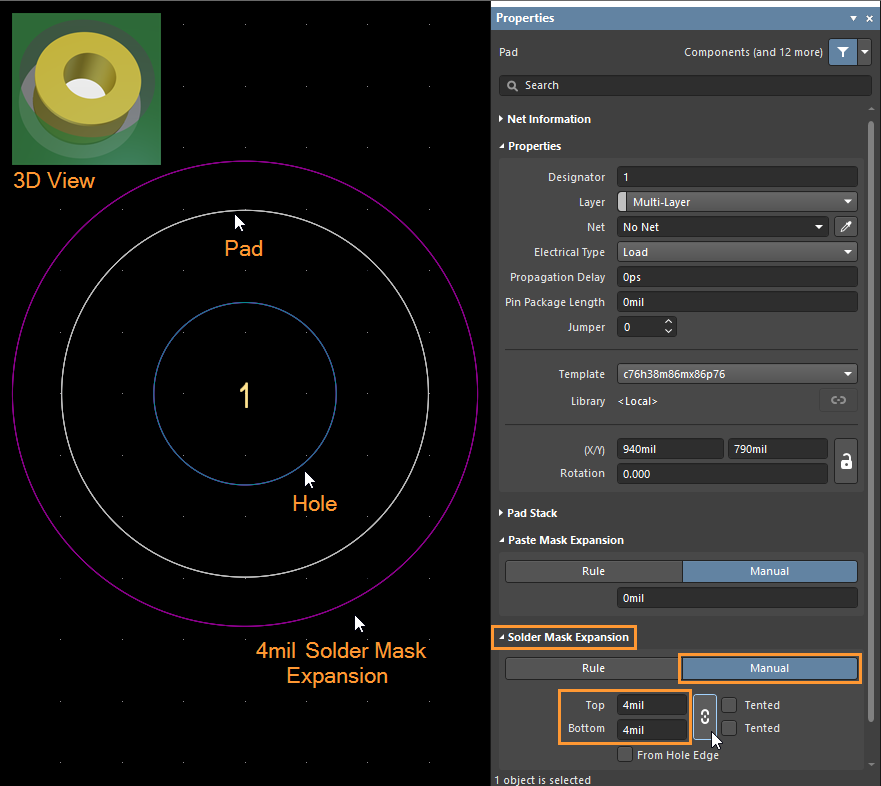

焊盤阻焊層擴展 + 4mil

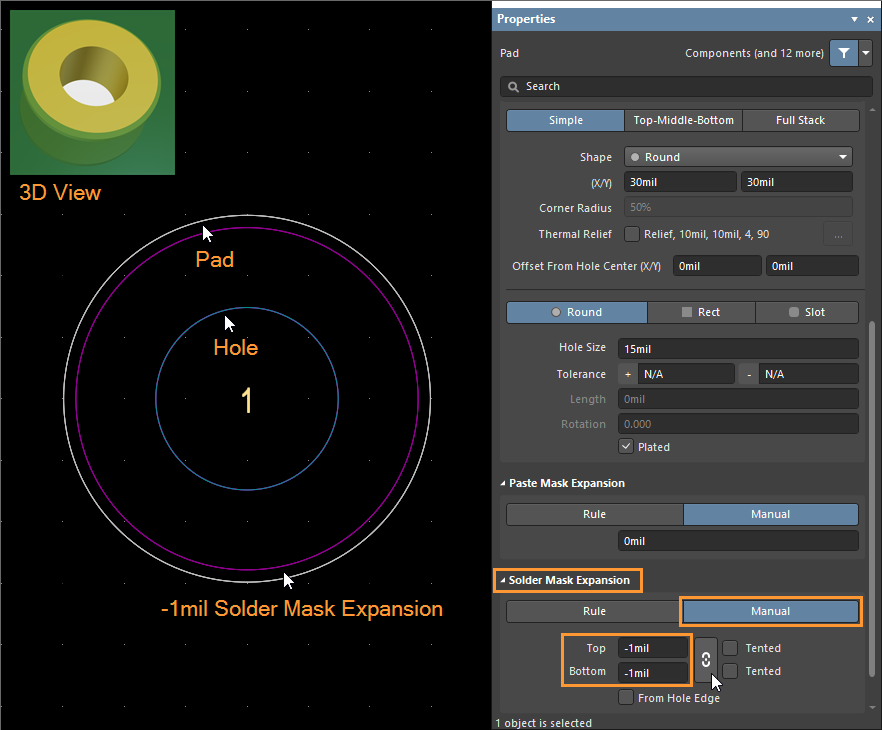

焊盤阻焊層擴展 - 1mil

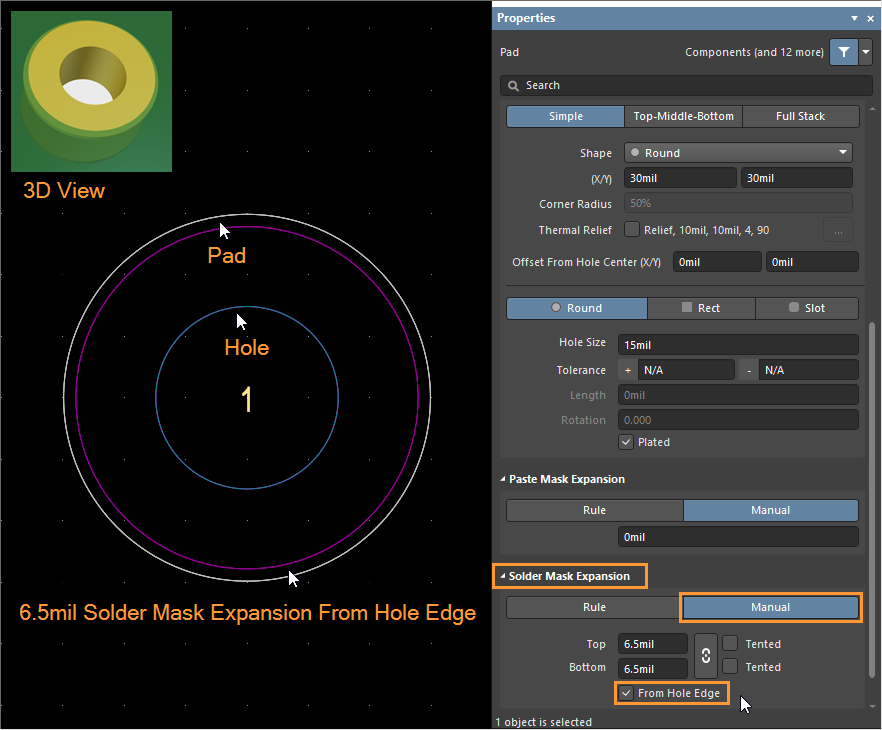

孔邊緣阻焊層擴展 + 6.5mil

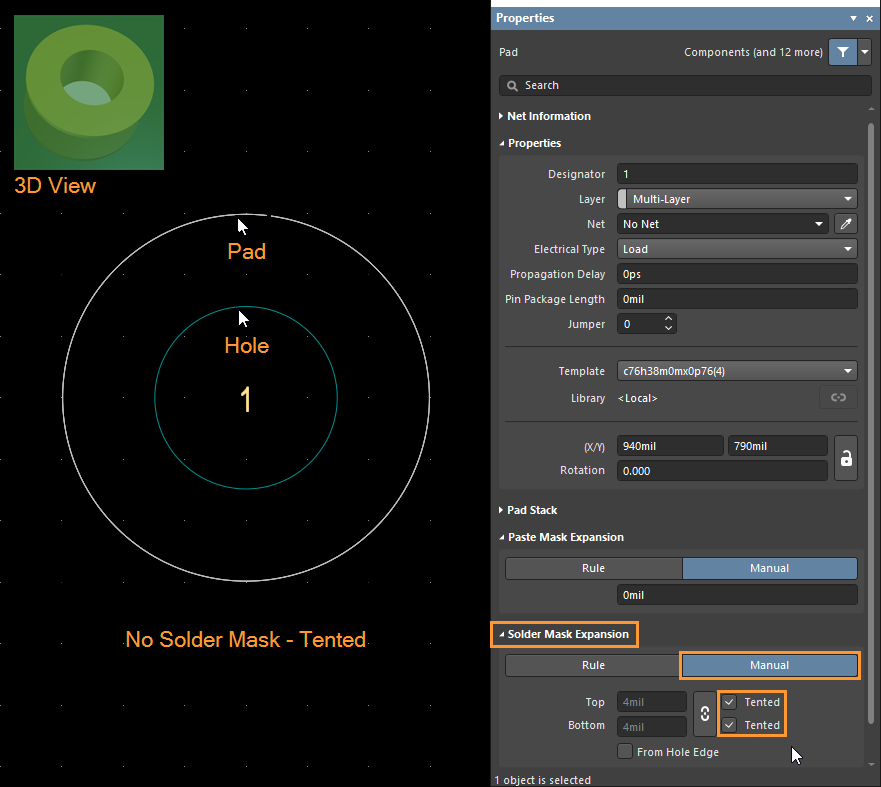

Tented - 阻焊層無開口

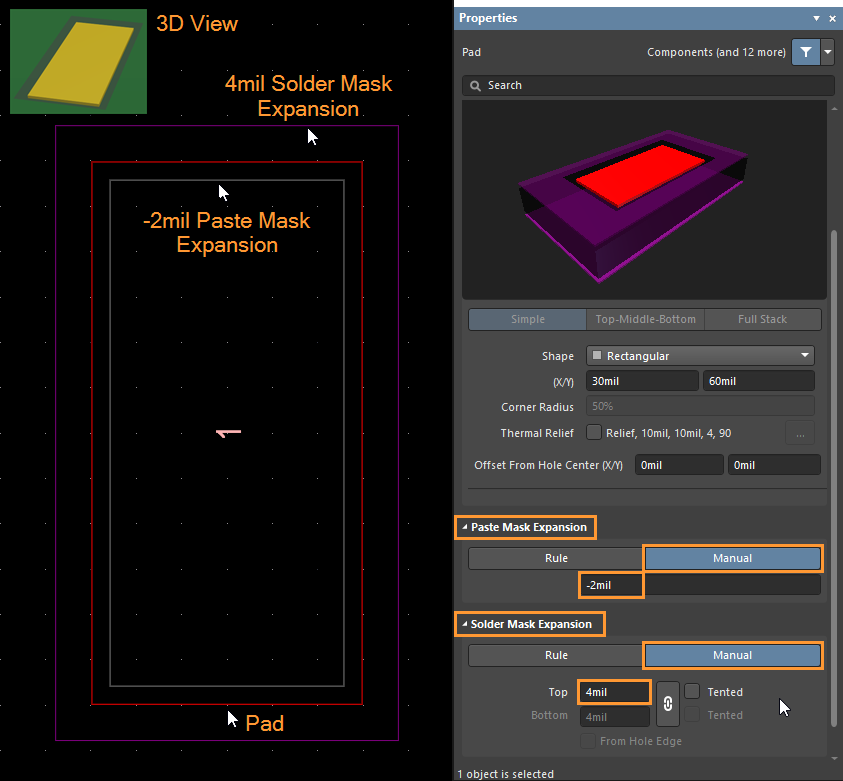

焊盤阻焊層擴展 + 4mil 且錫膏層擴展 - 2mil


焊盤阻焊層擴展 - 1mil 且錫膏層擴展 - 2mil

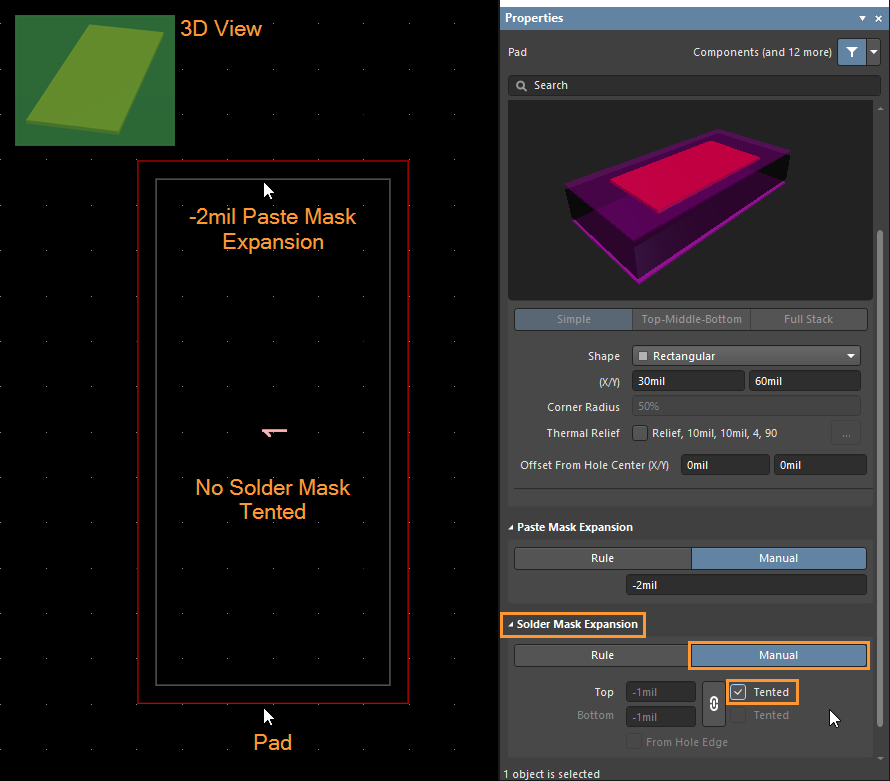

Tented - 阻焊層無開口且錫膏層擴展 - 2mil

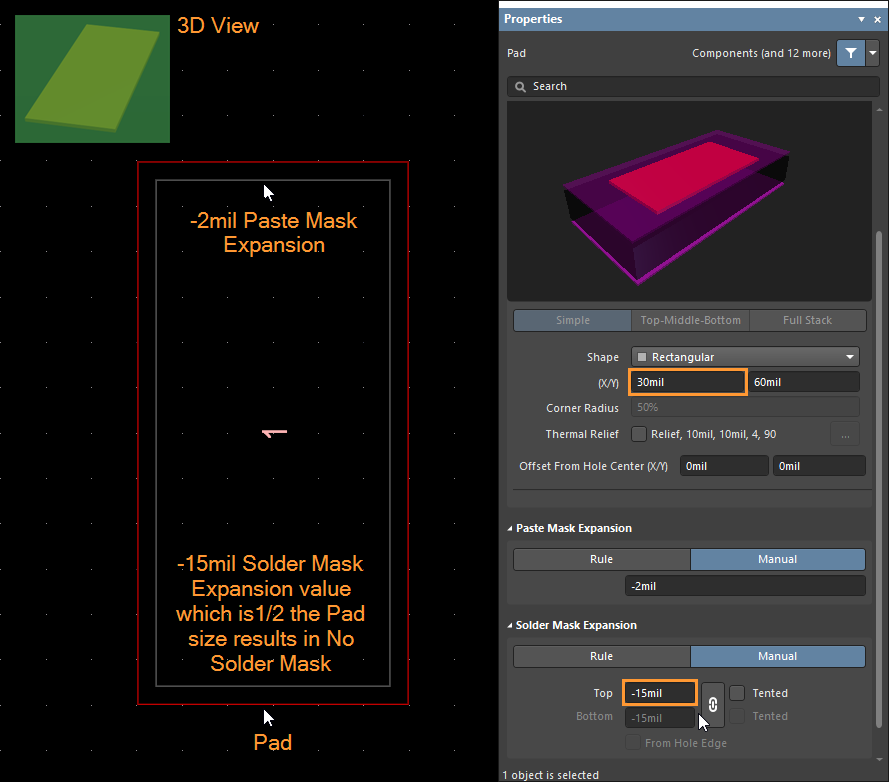

焊盤阻焊層擴展 - 15mil 且錫膏層擴展 - 2mil

注意:

有時用戶為確保無焊盤阻焊層,會輸入過大的負值。但當負擴展值超過焊盤尺寸的一半時,擴展范圍會超出焊盤邊界,可能導致難以檢測的間距違規(因負擴展不可見)。使用負阻焊層擴展值時,請勿超過焊盤尺寸的一半,或直接對無需阻焊層開口的焊盤使用 “Tented” 選項。
