Texas Instruments TPS25983EVM評估模塊支持用戶評估TPS25983電子保險絲，是一款采用小型封裝的高度集成電路保護和電源管理器件。2.7V至26V、18A TPS25983包括集成2.7mΩ FET，具有浪涌電流保護、可編程欠壓和過壓保護、電流限制和阻斷FET驅動能力。TPS259830L器件用于TI TPS25983EVM，是限流型號。

數據手冊：*附件：Texas Instruments TPS25983EVM評估模塊數據手冊.pdf

特性

• 工作電壓：2.7 V至26 V（典型值）
• 可編程電流限制：2 A至20 A（使用板載跳線進行編程）
• 可編程瞬態電流消隱定時器
• 可編程輸出轉換率控制、UVLO、電流限制、斷路器
• LED狀態，用于電源良好指示

應用

• 熱插拔
• 服務器待機電源軌
• 光學模塊
• PCIe、SSD和HDD
• 路由器和交換機
• 工業電腦
• 數字電視

套件內容

• TPS25983EVM
• 紙板盒
• 防靜電泡沫
• 標準標簽

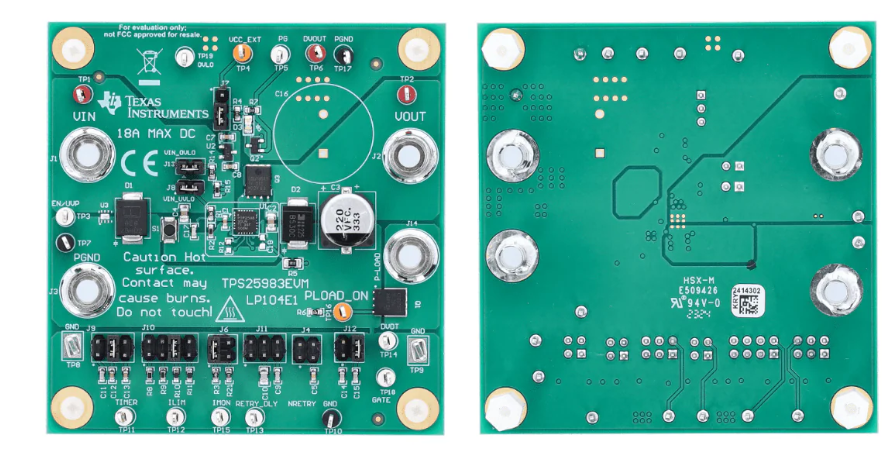

PCB布局

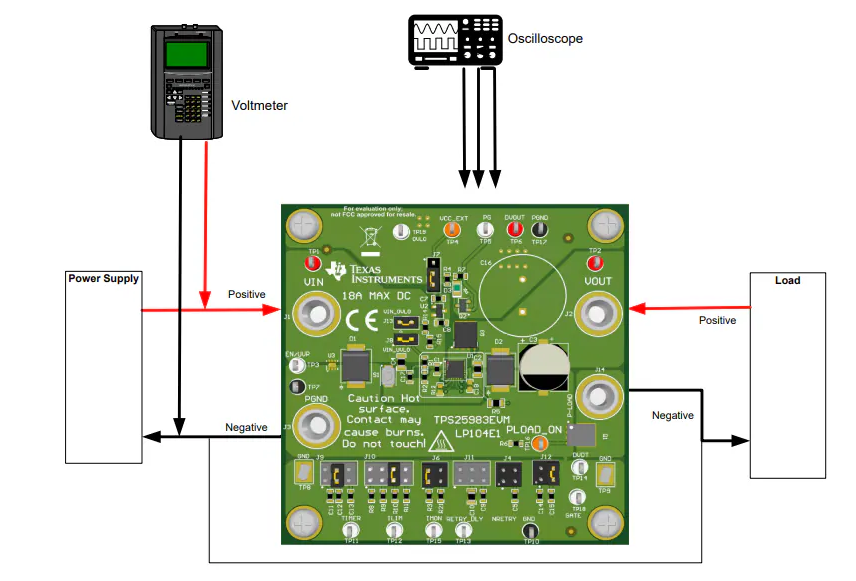

測試設備設置
