Texas Instruments TPS6281xM/-Q1/-EP 1A/2A/3A/4A降壓DC/DC轉換器基于峰值電流模式控制拓撲結構，具有高效率和易于使用的特點。TPS6281xM/-Q1/-EP引腳對引腳、1A、2A、3A和4A同步降壓DC/DC轉換器在輕負載時自動進入省電模式 (PSM)，在整個負載范圍內保持高效率。該器件在PWM模式下提供1%輸出電壓精度，有助于開發輸出電壓精度高的電源。SS/TR引腳允許用戶設置啟動時間或形成對到外部電源的輸出電壓的跟蹤，支持不同電源軌的外部排序，并限制啟動期間的浪涌電流。

數據手冊：

*附件：TPS6281x-EP數據手冊.pdf

*附件：TPS6281xM數據手冊.pdf

*附件：TPS6281x-Q1數據手冊.pdf

低阻抗開關在高環境溫度下支持高達4A的連續輸出電流。開關頻率可在外部從1.8MHz至4MHz進行調節，也可與相同頻率范圍的外部時鐘同步。TPS6281x-EP器件具有金鍵合線、-55至+105°C溫度范圍和錫鉛的引線表面處理。TPS6281x-Q1器件通過了汽車應用類AEC-Q100認證。

TI TPS6281xM/-Q1/-EP采用2mm x 3mm VQFN封裝。

特性

• 輸入電壓范圍：2.75 V至6 V
• 1A、2A、3A和4A系列轉換器
• 15 μA典型靜態電流
• 輸出電壓范圍：0.6 V至5.5 V
• 輸出電壓精度：±1%（FPWM運行）
• 可調節軟啟動
• 強制PWM或PWM和PFM運行
• 可調開關頻率：1.8MHz至4MHz
• 精密使能輸入支持
  • 用戶定義的欠壓鎖定
  • 精確排序
• 100%占空比模式
• 有源輸出放電
• 具有窗口比較器的電源正常輸出

應用

• 飛機的電力
• 國防無線電
• 搜索器前端
• 機上娛樂系統
• 鐵路運輸
• 支持國防和航空航天應用：
  • 受控基線
  • 一個制作、裝配和測試場地
  • 延長的產品壽命周期
  • 產品可追溯性

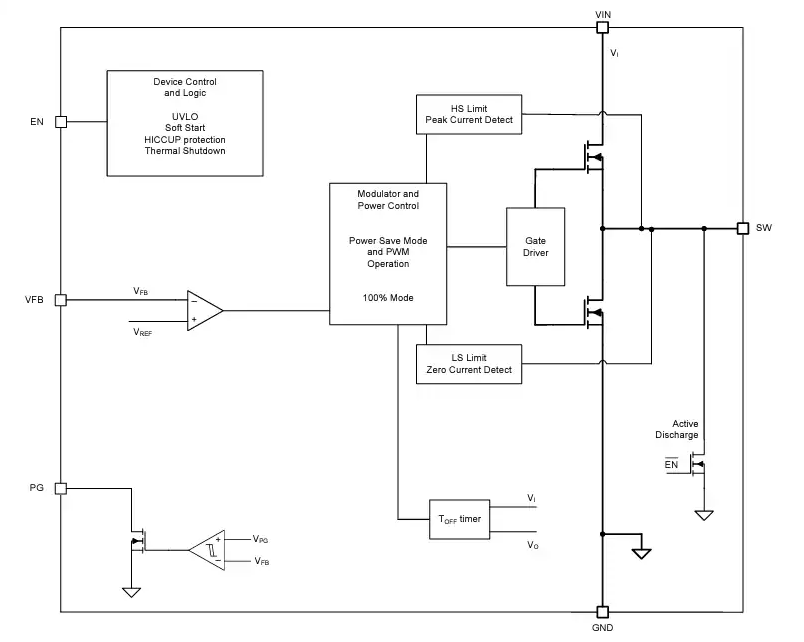

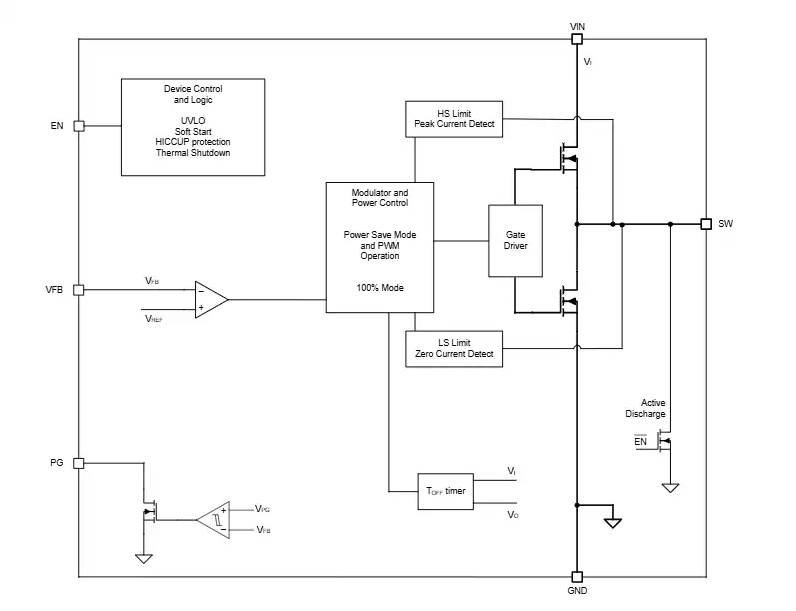

框圖

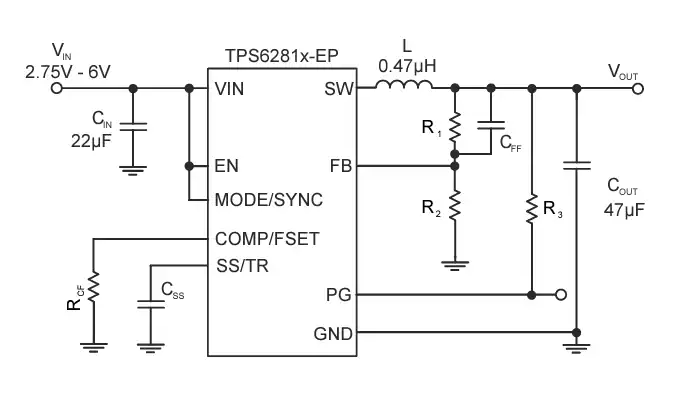

原理圖
