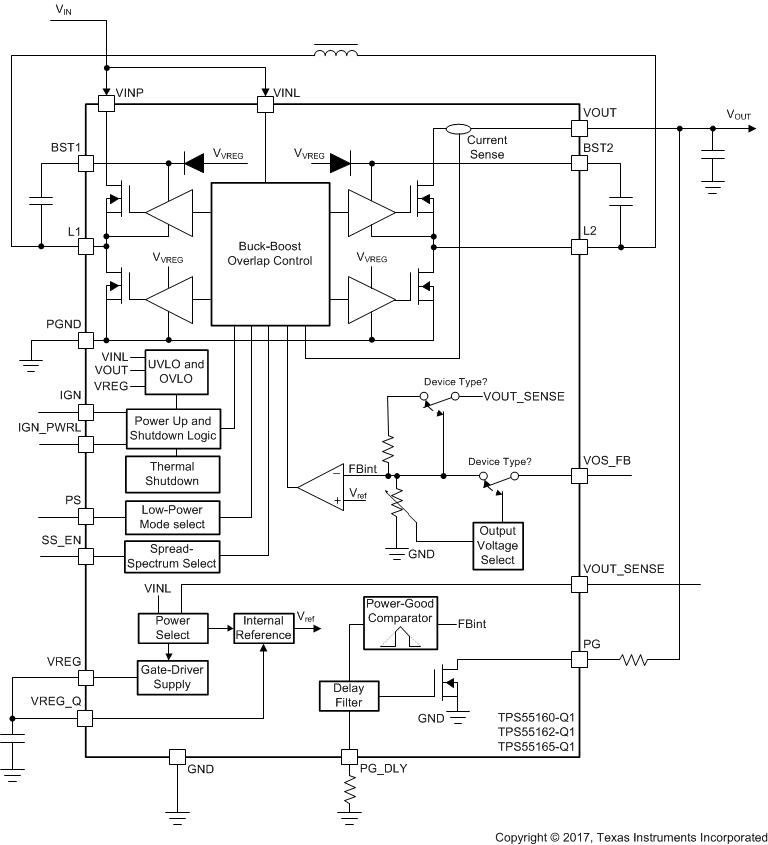

TPS5516x-Q1系列器件是一款高電壓同步降壓/升壓直流/直流轉換器。該器件通過多種不同的輸入電源（如汽車電池）提供穩定的電源輸出。降壓/升壓重疊控制可確保以最佳的效率在降壓和升壓模式之間自動轉換.TPS55165-Q1輸出電壓可以設置為5V或12V固定電平.TPS55160-Q1和TPS55162-Q1器件具有通過外部電阻分壓器設置的5.7V至9V可配置輸出電壓。

對于常規汽車電池電壓，輸出電流可高至1A，并且能夠針對更低的輸入電壓（如用于實現常見電池啟動曲線的電壓）保持在0.4A。該降壓/升壓轉換器基于一個使用同步整流的固定頻率，脈寬調制（PWM）控制電路來獲得最高效率。開關頻率設置為2MHz的（典型值），從而允許使用小型電感器（布板空間更少）。

可選的擴頻選項（TPS55160-Q1和TPS55165-Q1）有助于降低輻射電磁干擾（EMI）。用內部環路補償，無需使用外部補償組件。在低功耗模式（TPS55160-Q1和TPS55165-Q1）下，該器件可實現小于15μA的靜態電流，從而使汽車電子控制單元（ECU）能夠保持在待機模式（例如偵聽CAN模式），同時可滿足OEM靜態電流要求。可以禁用低功耗模式，從而強制轉換器針對整個負載電流范圍以2MHz的（典型值）的固定開關頻率在完全連續模式下運行。電外器中的最大平均電流被限制在2A的典型值。

可以通過禁用轉換器來最大限度地減少電池消耗。此外，該器件還提供電源正常（PG）引腳，以指示輸出軌何時低于指定的容差。該器件還具有電源鎖存功能，以允許外部微控制器單元（MCU）使輸出電壓在所需的時長內保持可用。

該器件采用20引腳HTSSOP PowerPAD封裝。
